紫铜卡套式密封法兰连接组件

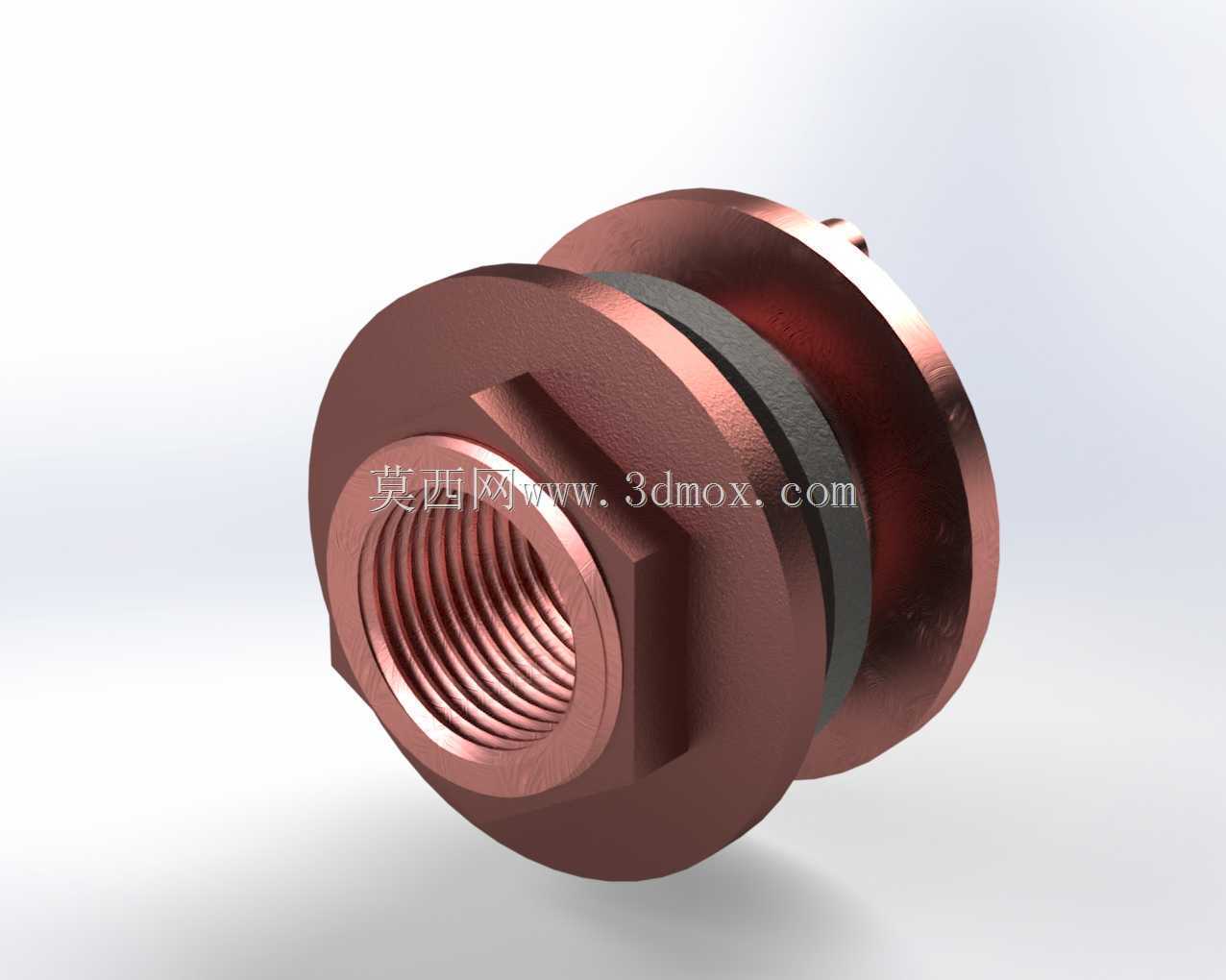

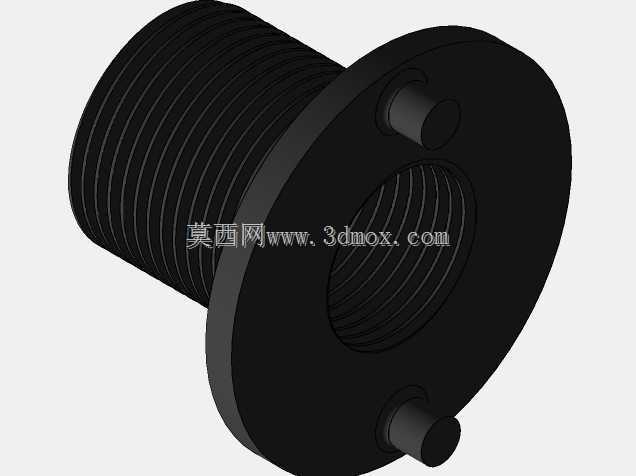

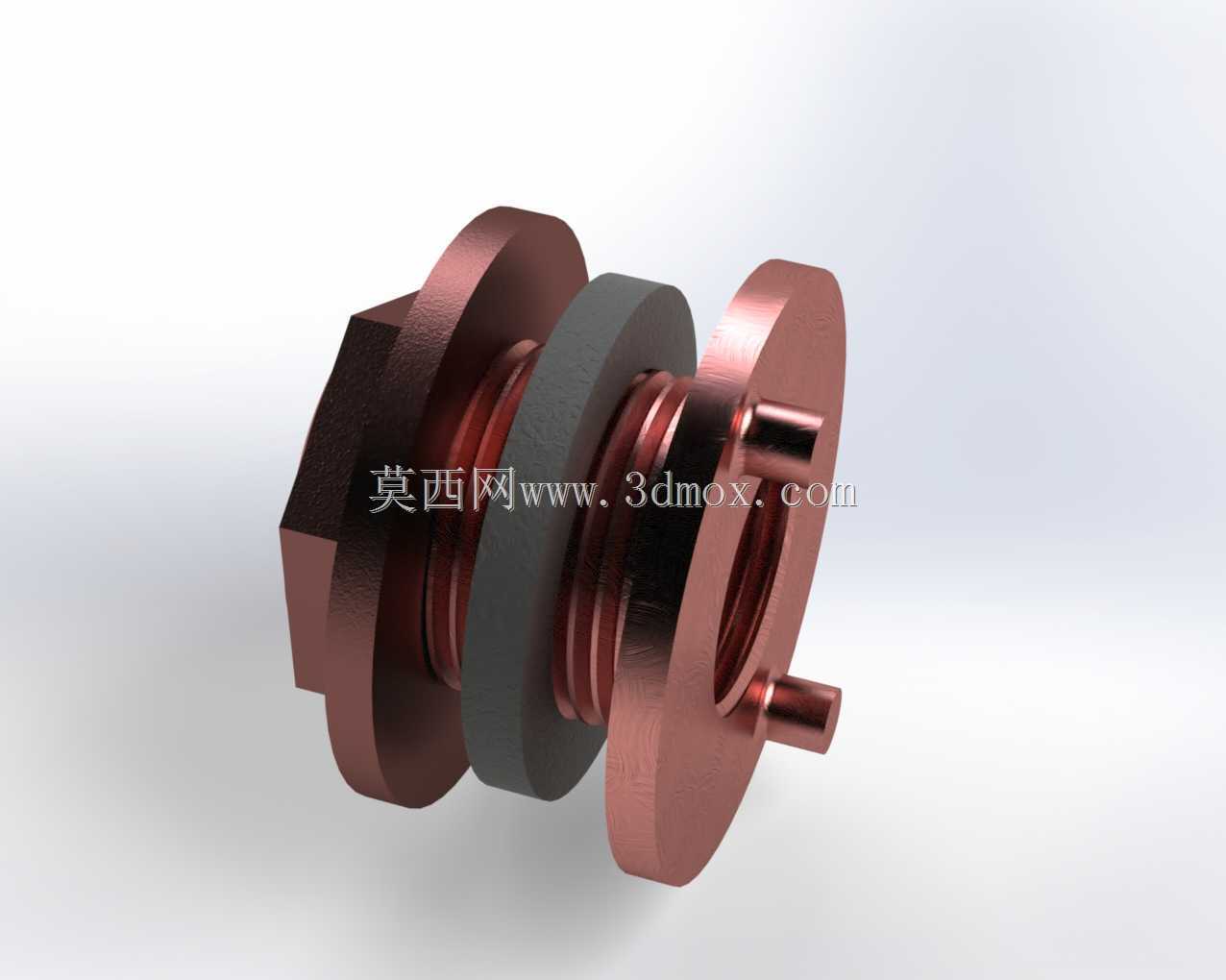

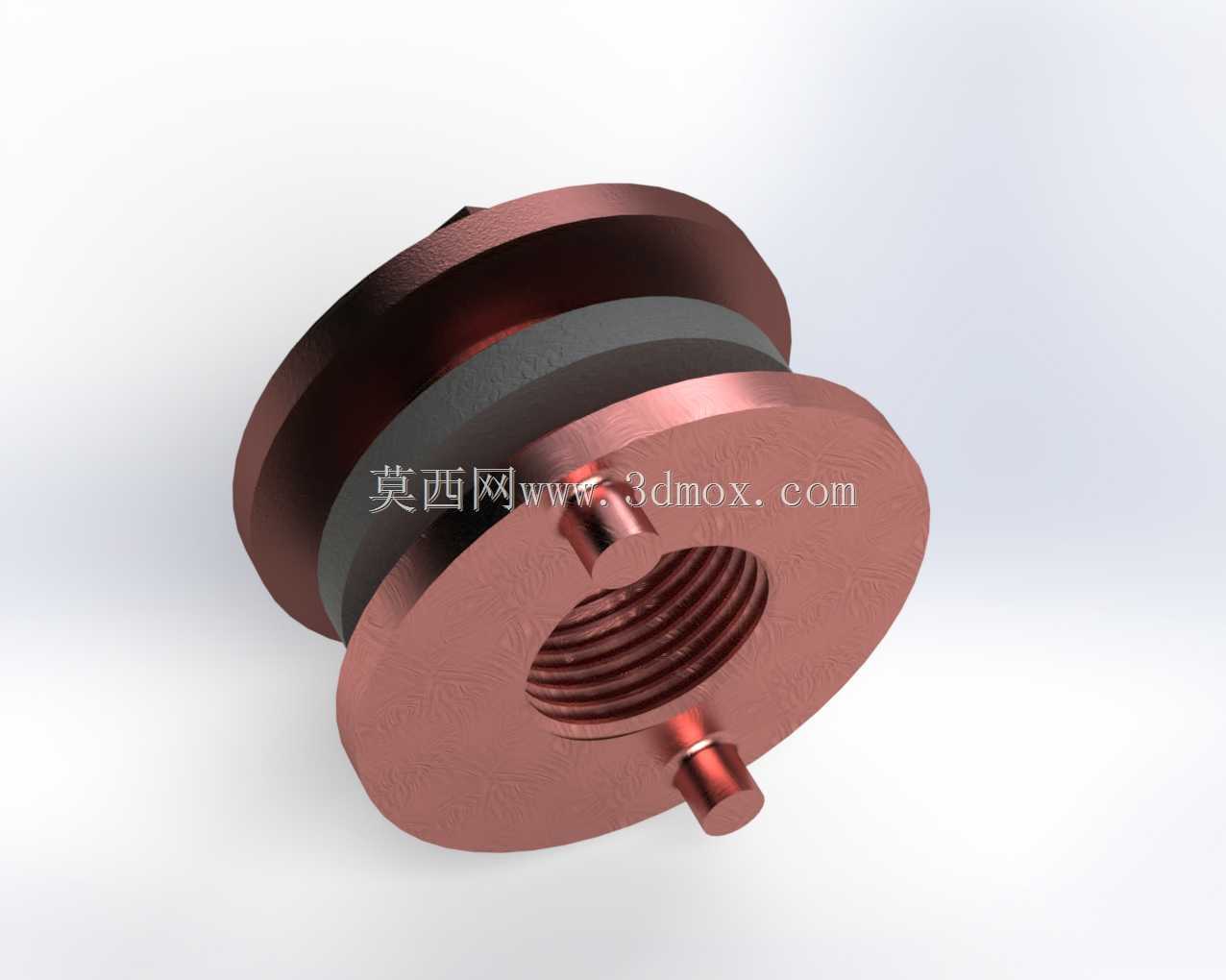

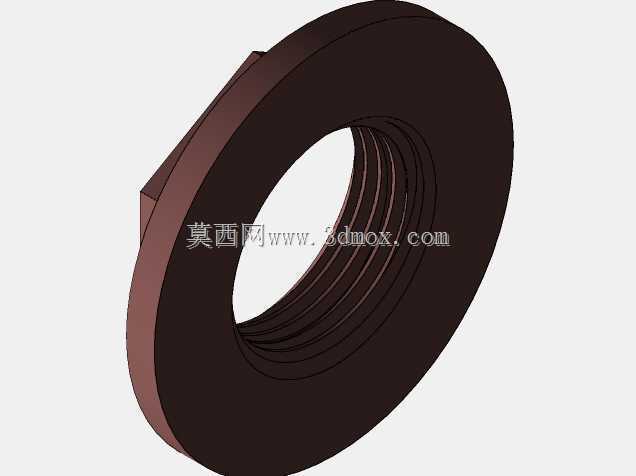

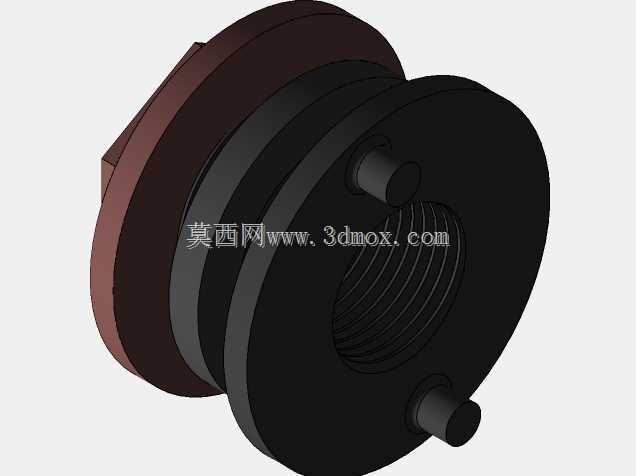

　　这套法兰连接结构在真空管路、低温流体输送、小口径工艺管线改造场景里使用频率很高，现场施工时不需要在管壁现场焊接法兰，靠卡套咬合加端面密封就能完成两段管路的快速对接，尤其适合薄壁紫铜管、洁净管路的装配，避免焊接带来的内壁氧化、焊渣残留问题，在半导体特气输送、实验室低温回路、小型换热机组旁通管段里经常能看到同类结构。整套组件拆分后包含带外螺纹的锁紧端、六角施力段、中间密封垫片、带定位销的对接法兰盘几个核心部分，装配逻辑是先把锁紧件套在待连接的铜管外壁，套入卡环后将管端插入对接法兰的内孔，旋紧外螺纹段时，六角段轴向推进挤压卡套，让卡套产生径向形变咬入铜管外壁，同时两个法兰端面把中间的密封垫压紧，端面旁伸出的两个小圆柱定位销，

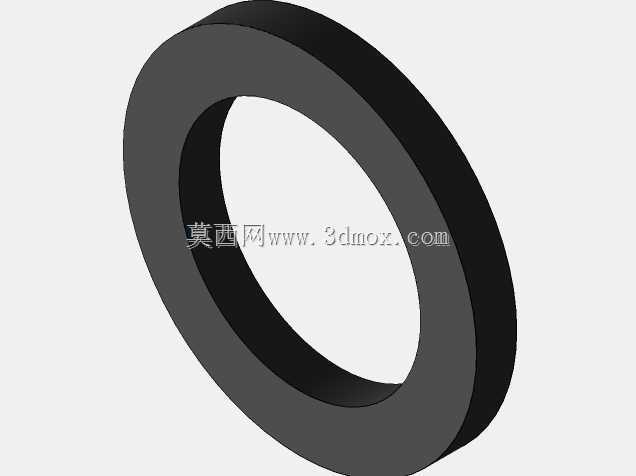

　　作用是装配时对准两端法兰的周向角度，防止旋紧过程中法兰跟转，也能保证后期外接对位接口的孔位方向不会偏移。建模时首先要梳理各零件的配合公差：紫铜材质的法兰端和锁紧件硬度较低，卡套咬合时会产生微量塑性变形，所以内孔和铜管的配合间隙不能过大，一般控制在H8/f7区间，间隙过大会导致卡套咬合时管材偏心，密封面压合不均出现渗漏；外螺纹段选用细牙螺纹，相比粗牙螺纹螺距更小，旋紧时的轴向进给量更可控，不会因为拧紧力矩过大把紫铜螺纹滑牙，螺纹的有效旋合长度要保证达到1.2倍公称直径，才能提供足够的轴向预紧力，抵消管路运行时的温度形变带来的预紧力衰减。中间的密封垫片采用非金属耐温材质，厚度根据管路工作压力选取，低压工况下1.5到2毫米即可，

　　垫片的内外径要和法兰密封面完全匹配，内径不能突出到管路通径内部造成流道截面突变，外径不能超出法兰密封面的凸台边界，避免压紧时垫片被挤压外翻。外形尺寸方面，六角施力段的对边尺寸要匹配常用开口扳手的规格，不能为了缩小整体体积把六角做的过小，导致现场装配时扳手无法卡合，拧紧时打滑刮伤零件表面；法兰盘的外径根据公称通径匹配，小口径DN10到DN25的管路，法兰盘外径一般控制在通径的3到4倍，既保证密封面有足够的压合宽度，也不会让整体结构过于笨重。法兰端面上的两个定位销属于小间隙配合，销孔位置度公差要控制在0.1毫米以内，两端法兰对接时销子能顺利导入对应孔位，不会出现别卡现象。设计时还要考虑装配顺序的工艺性：所有零件都要能从管端依次套入，

　　不存在需要拆分管路才能穿装的零件，卡套的切入角度设计为32度到35度，这个角度区间下轴向拧紧力转化为径向抱紧力的效率最高，角度过陡会导致拧紧力矩过大，角度过缓则卡套咬入深度不足，管路受侧向拉力时容易脱管。法兰对接面加工时要保证平面度不低于0.05毫米，表面粗糙度控制在Ra1.6到Ra3.2之间，过于粗糙的表面会让密封垫片无法填满微观凹坑，介质容易从缝隙渗漏，过于光滑的表面则会让垫片和法兰面之间缺少足够的摩擦锁合，受压后容易出现垫片滑移。在有振动的管路场景下，还可以在螺纹段追加防松钢丝孔，装配完成后穿入防松钢丝锁住锁紧件和法兰的相对位置，避免长期振动导致螺纹回松。整套结构的所有棱角都做了倒钝处理，没有尖锐毛刺，既避免装配时划伤施工人员，也消除了紫铜零件应力集中的开裂风险，管路通径内部所有台阶都做了圆滑过渡，减少流体输送时的局部阻力，也避免介质在死角处残留堆积。
