交错啮合双螺旋齿传动构件结构设计

　　在重载传动工况的设备布局中，这类双螺旋齿构件常被布置在动力输入与执行端的中间传动链路里，相比直齿传动，其啮合过程是渐进式的，齿面接触不会出现突然的整齿撞击，能有效降低传动过程中的振动与噪声，尤其适合矿山输送设备、大型机床主轴箱、船舶动力传动系统这类对传动平稳性要求高的场景。从实际使用场景来看，这类齿形在承受轴向力方面有天然优势，左右旋向的螺旋齿对称布置，工作时产生的轴向力可以相互抵消，不需要额外设置大规格的止推轴承来平衡轴向载荷，能有效压缩传动箱体的轴向安装空间，降低整体传动组件的重量。

　　设计这类齿形的时候，首先要匹配传动链路的传动比要求，确定齿顶圆、齿根圆的基准尺寸，同时要核算螺旋角的取值范围，螺旋角过大会导致齿面滑动率上升，加剧齿面磨损，螺旋角过小则无法发挥双螺旋齿重合度高、传动平稳的优势，通常会结合传动功率、转速区间把螺旋角控制在合理区间内。齿向的修形是设计中的关键环节，要考虑实际工作状态下的轮齿弹性变形、热变形以及安装误差带来的偏载问题，在齿端做适量的修缘处理，避免轮齿啮合时出现端部应力集中，延长齿面的接触疲劳寿命。

　　从安装边界来看，这类双螺旋齿构件的内孔通常采用渐开线花键或者平键连接的方式与传动轴配合，安装时要保证两个配对螺旋齿的对中精度，轴向错位量不能超过齿宽的千分之五，否则会导致左右旋齿受力不均，出现单侧齿面过载磨损的问题。齿宽的设计要结合传递扭矩的大小核算，齿宽过大容易出现载荷沿齿向分布不均的问题，齿宽过小则会导致单齿承受的载荷过大，容易出现断齿失效。在实际装配过程中，要保证啮合侧隙在合理范围内，侧隙过小会导致轮齿受热膨胀后出现卡滞，甚至齿面胶合，侧隙过大则会导致传动反向间隙过大，影响传动精度，尤其在需要正反转切换的传动场景中，侧隙的控制精度直接决定了设备的定位准确性。

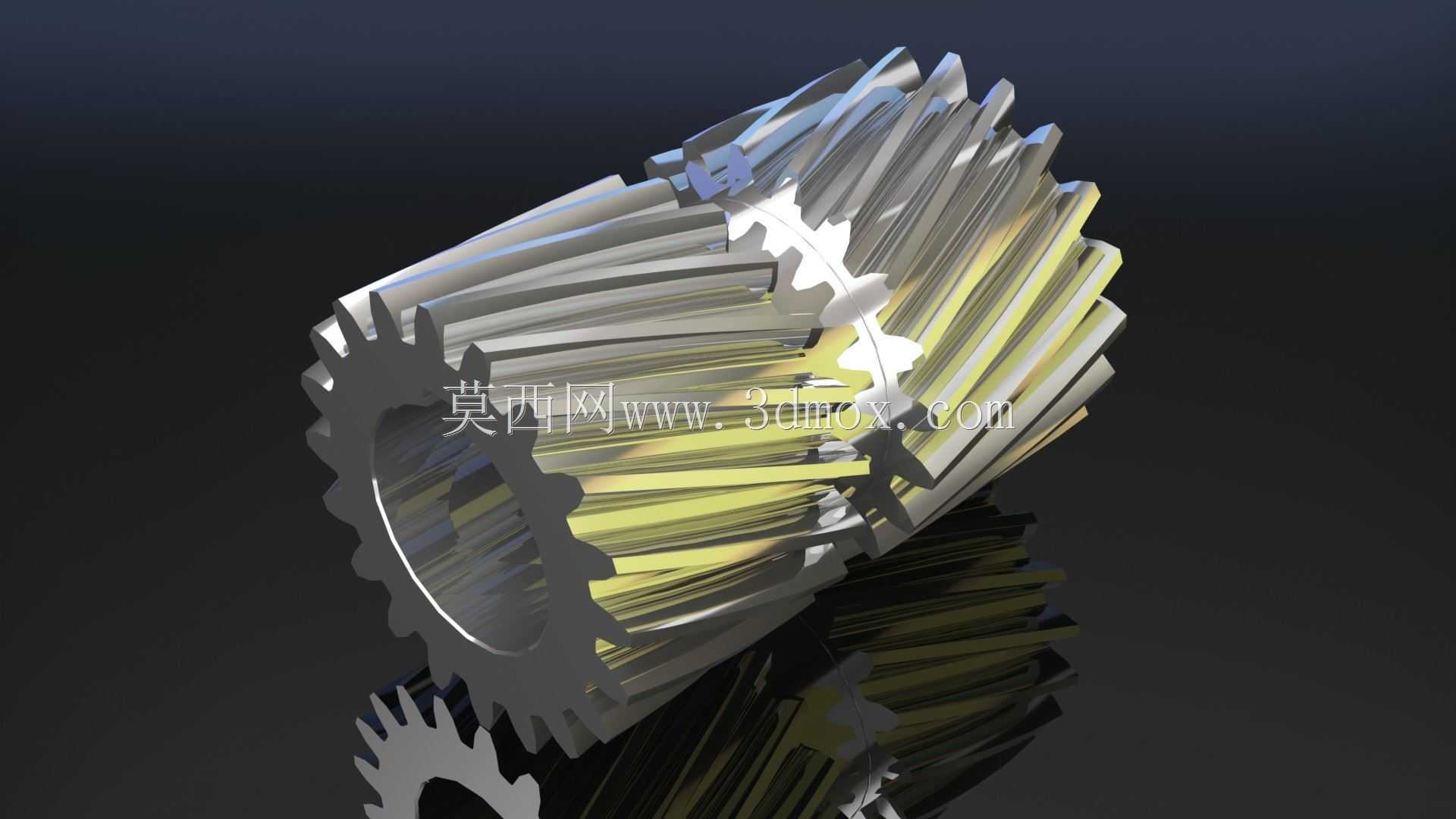

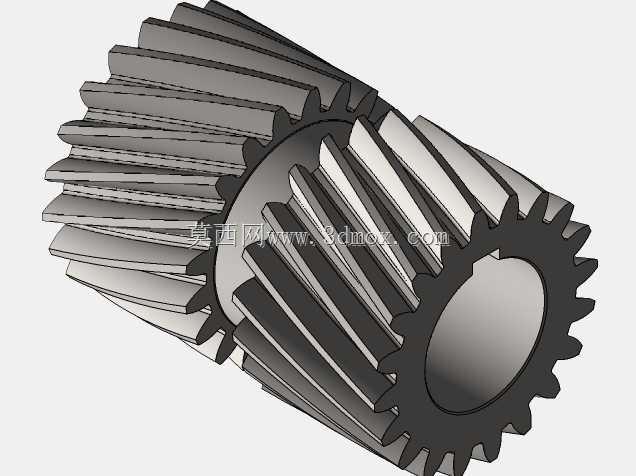

　　齿面的加工通常采用滚齿后进行珩齿或者磨齿的工艺路线，对于重载应用场景，还会对齿面进行渗碳淬火处理，提升齿面的硬度与耐磨性，芯部则保持足够的韧性，来承受冲击载荷。在三维建模过程中，需要准确还原螺旋齿的渐开线齿廓以及螺旋线的导程参数，保证齿形的连续性，左右旋齿的衔接位置要做平滑过渡处理，避免出现应力集中的尖角结构，建模时还要考虑加工过程中的退刀槽尺寸，保证设计的结构具备可加工性，不会出现工艺无法实现的结构特征。这类双螺旋齿构件在实际运行中，润滑方式通常采用油浴润滑或者强制喷油润滑，要在传动箱体设计时预留对应的喷油孔位置，保证啮合区能够得到充分的润滑，带走啮合过程中产生的热量，降低齿面的工作温度，避免出现齿面胶合失效。在选型匹配时，还要核算轮齿的接触强度与弯曲强度，结合设备的工作载荷谱，考虑冲击载荷的系数，保证构件在满负荷工况下具备足够的安全裕度，避免出现早期失效的问题。
