长梁式多工位集成作业工业装置

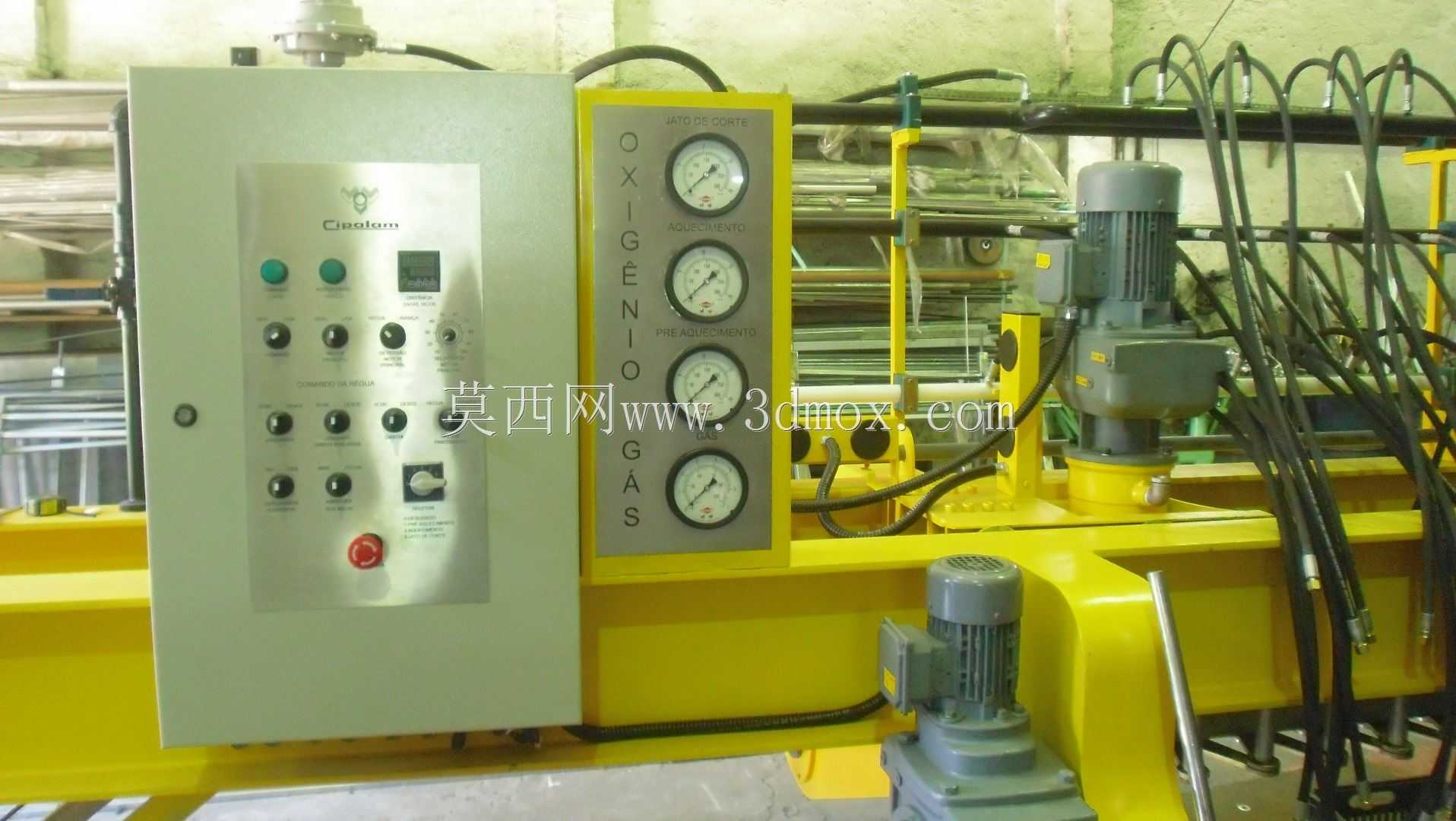

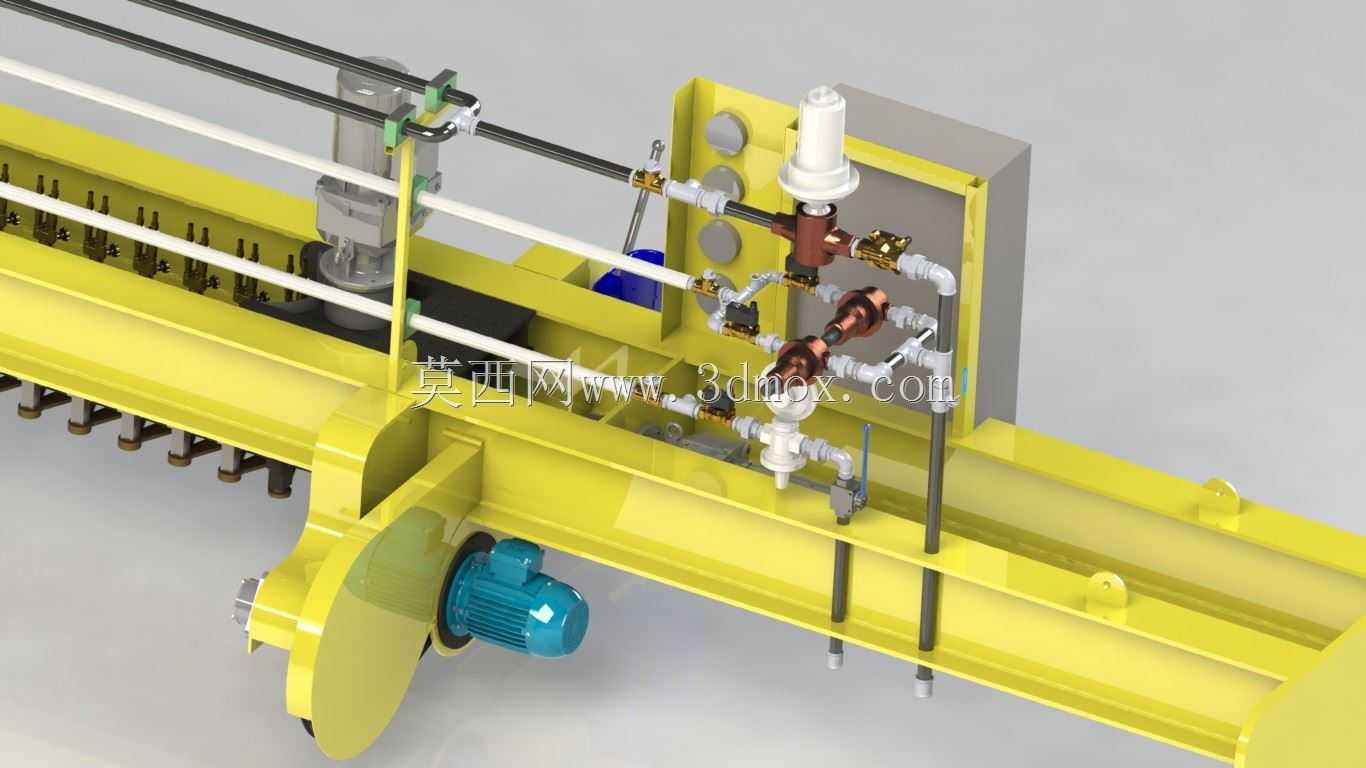

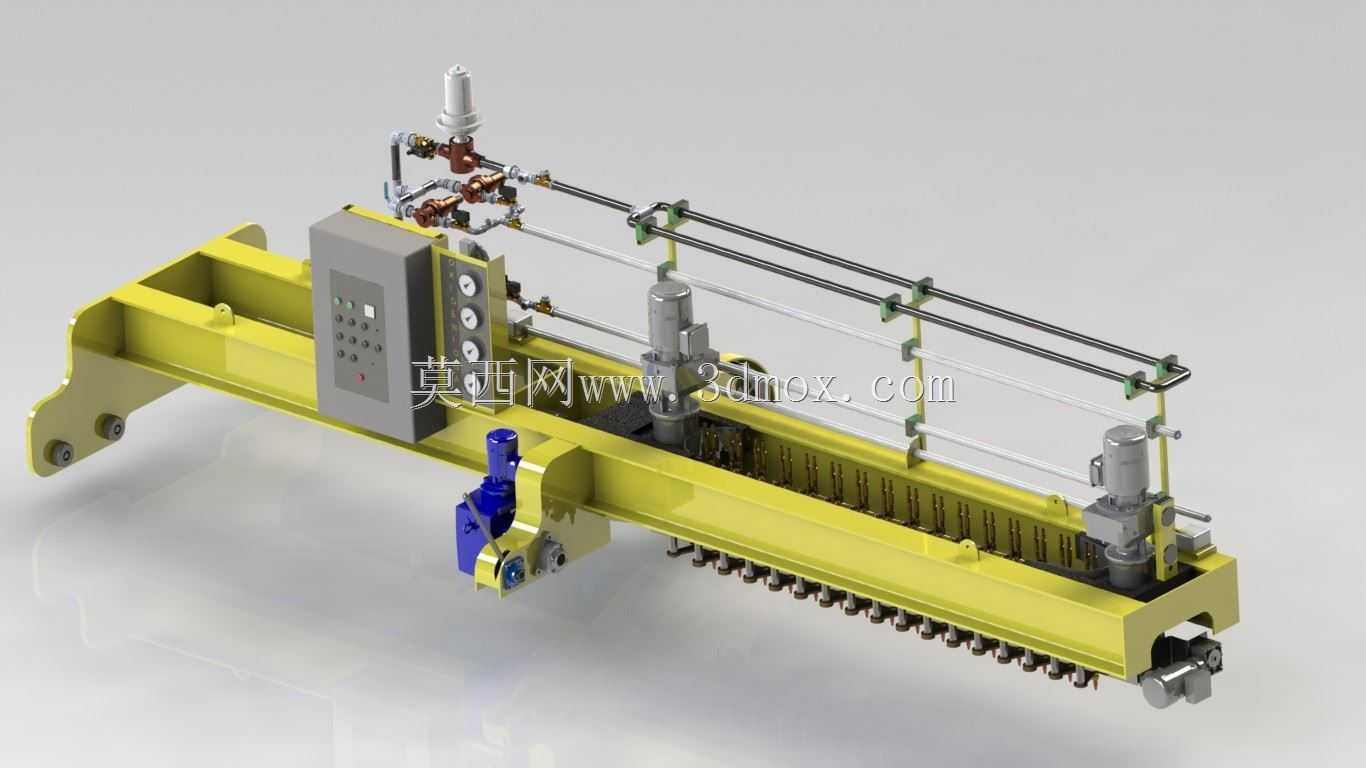

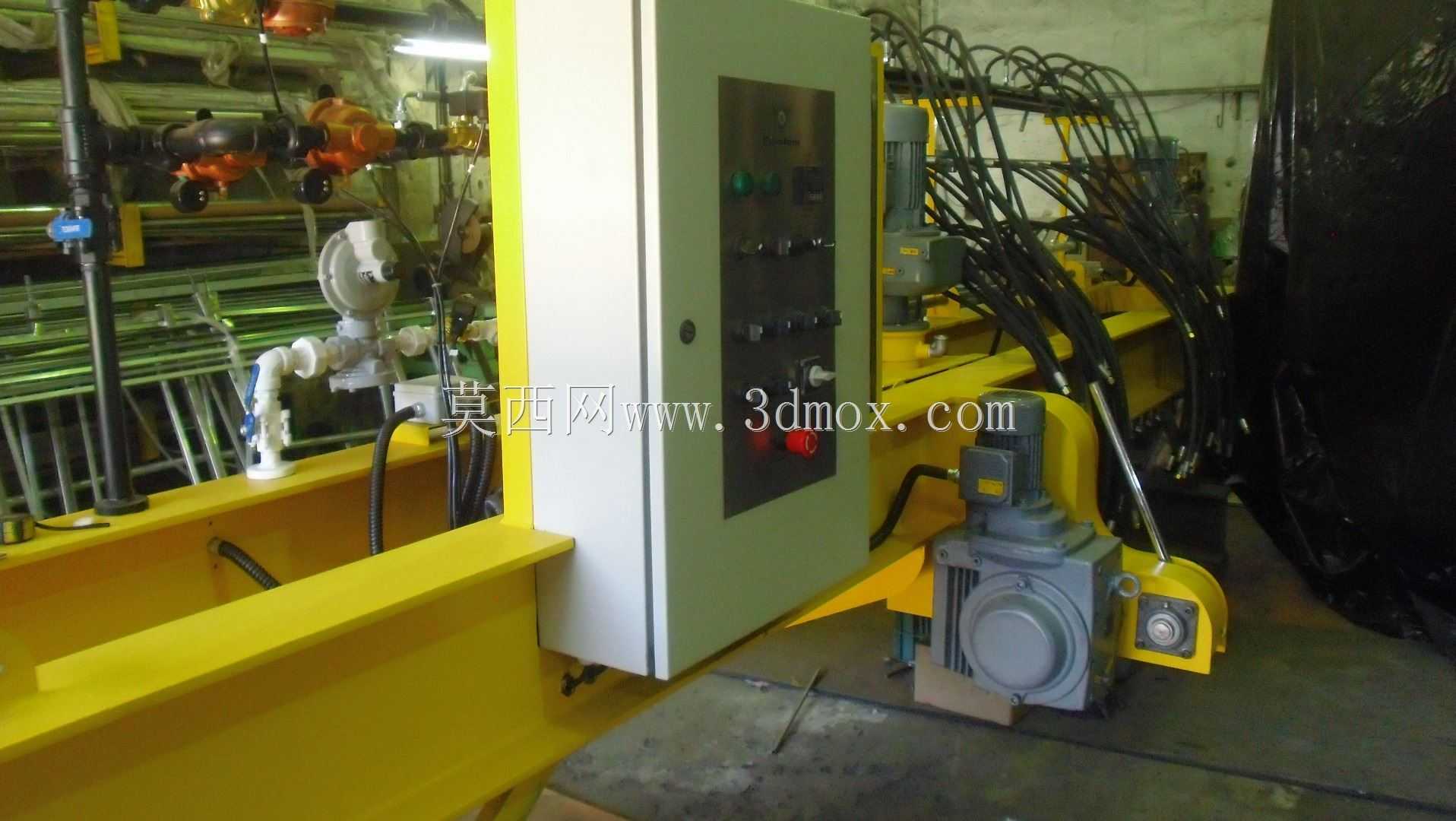

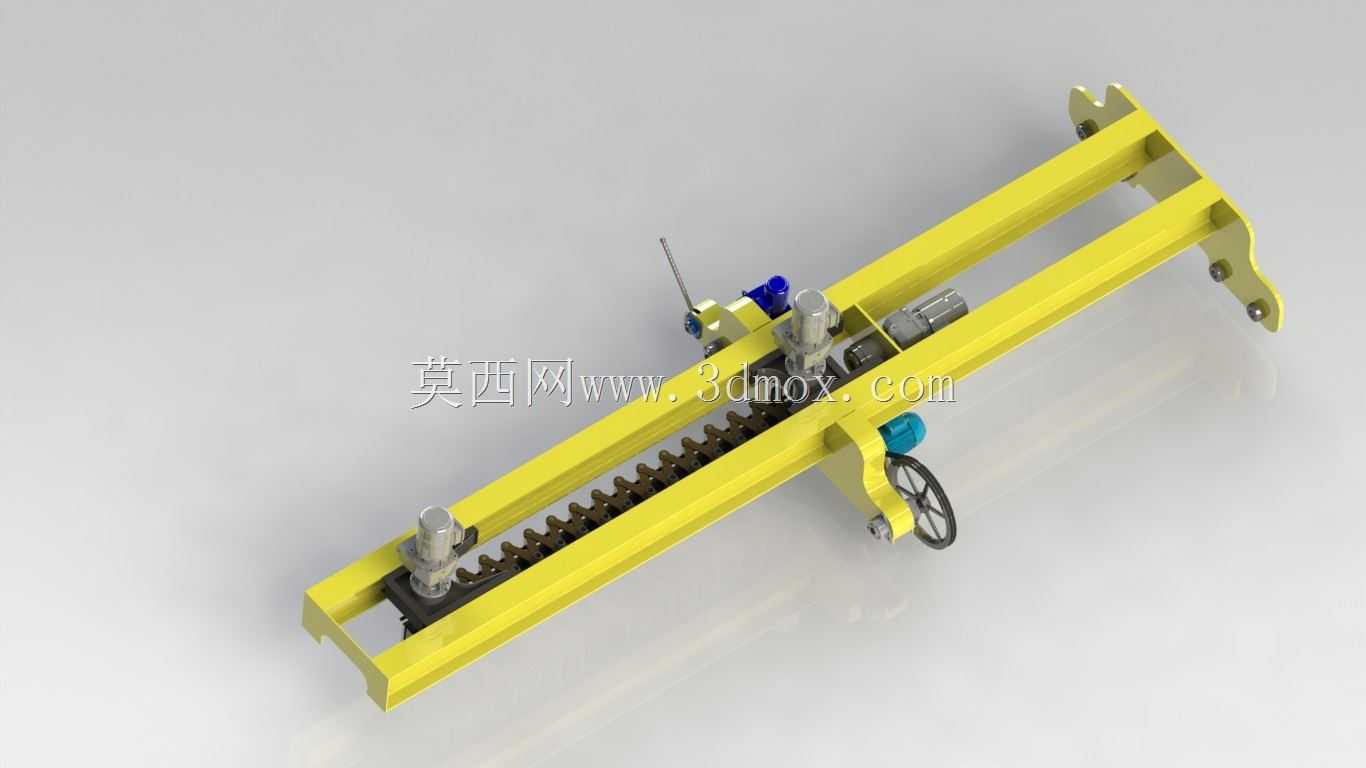

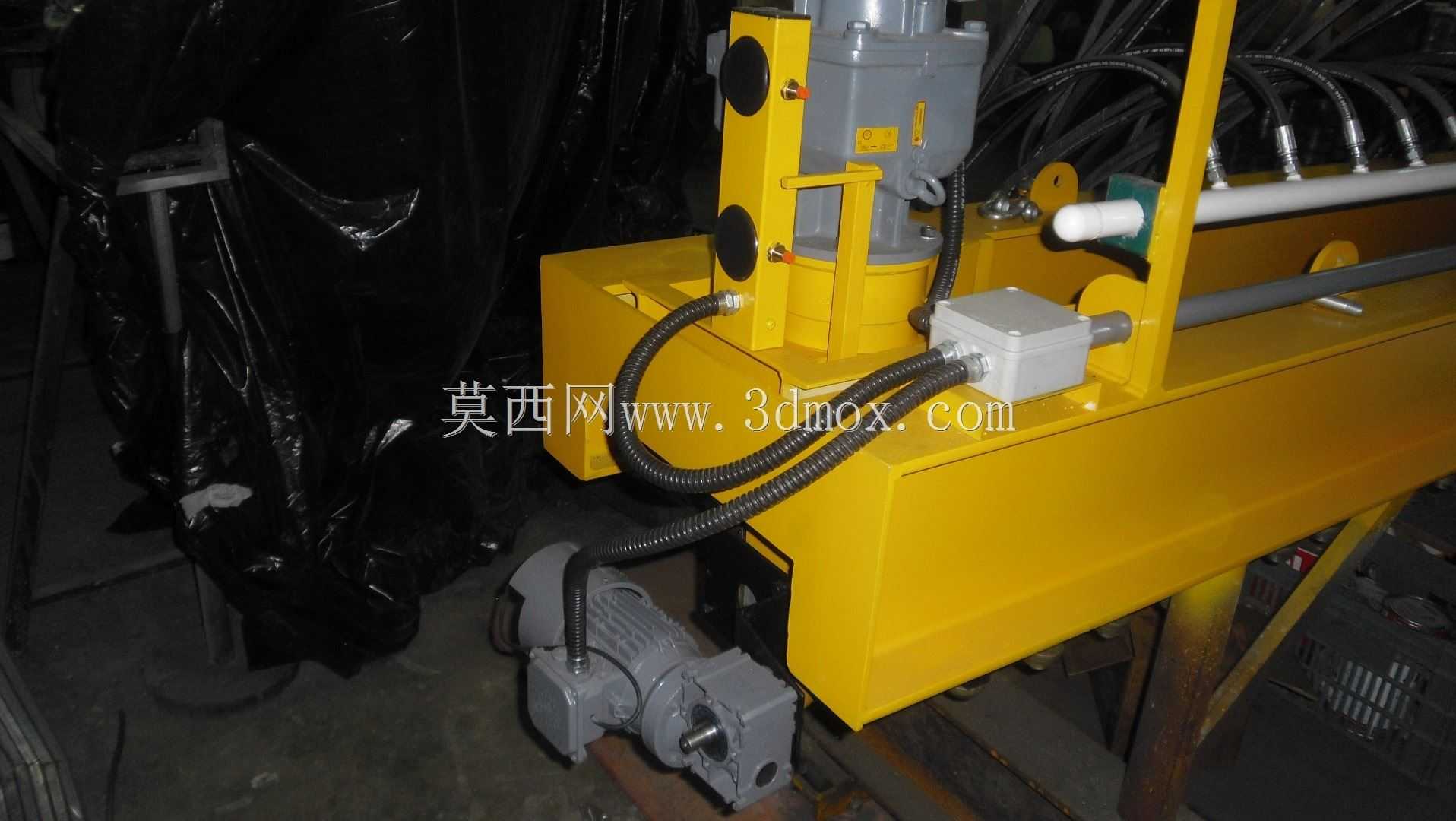

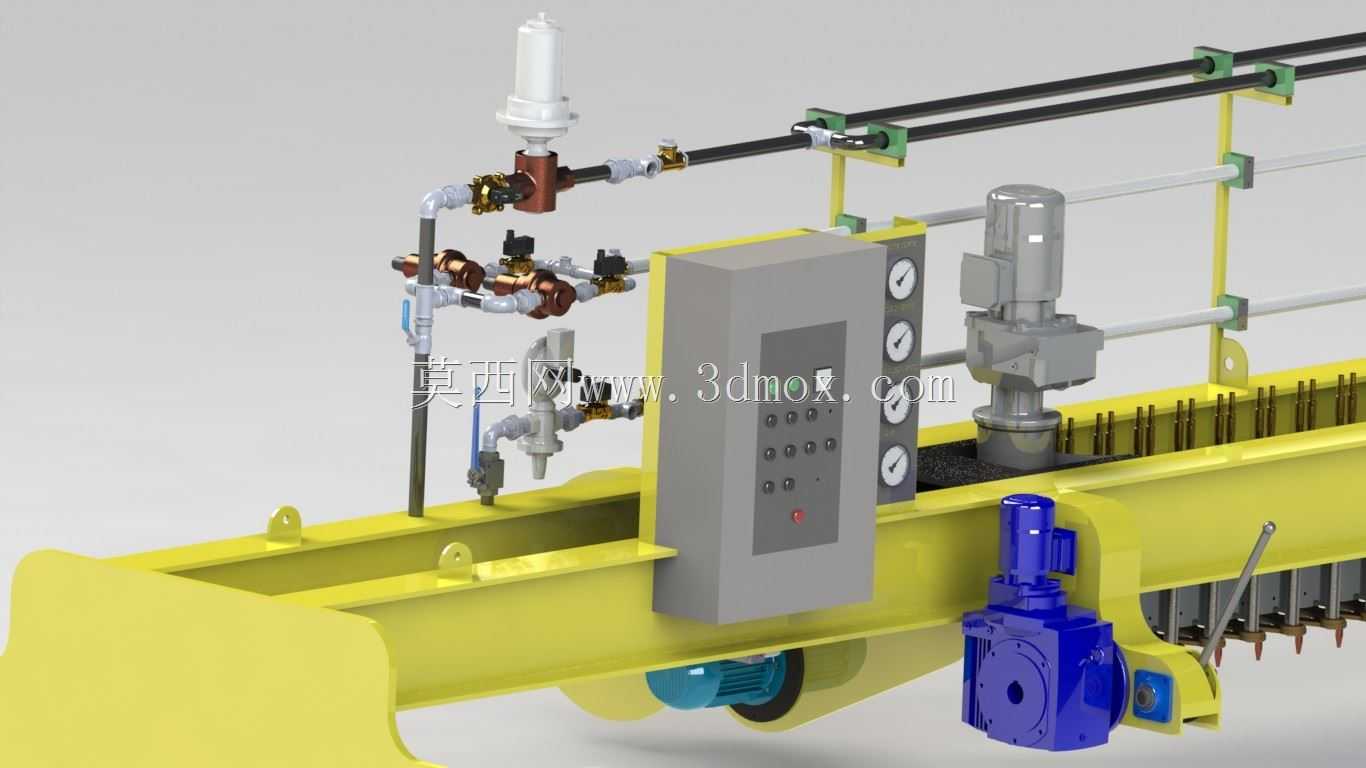

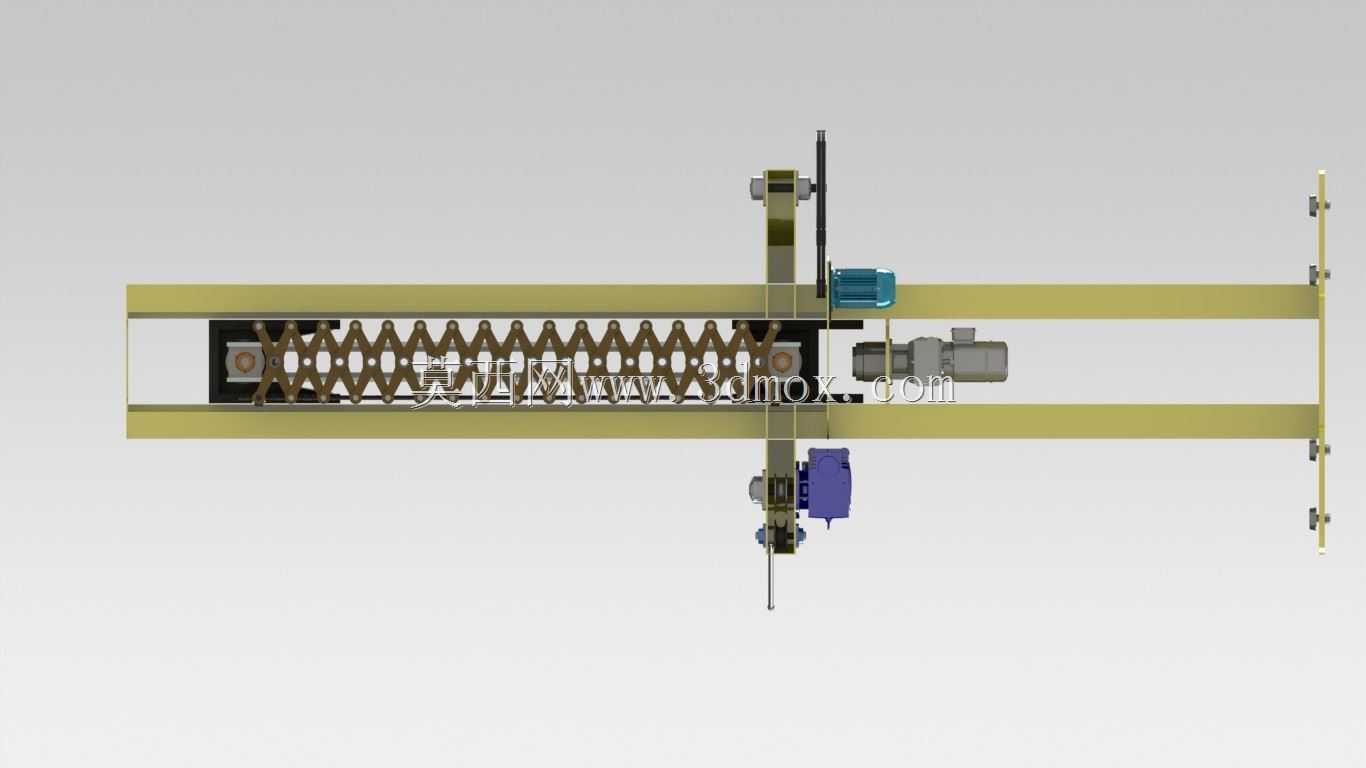

　　该装置主体采用箱型焊接长梁作为承载基体，梁体截面经抗弯校核设计，可在大跨度安装工况下保持足够刚性，避免作业过程中出现挠曲变形影响执行端精度。梁体上集成多组平行排布的流体输送管路，管路通过快装管夹固定于梁侧支架，每组管路配置独立的控制阀组与压力检测元件，可实现不同介质通路的独立通断与流量调节，适配多组分介质同步输送的作业需求。梁体一端集成壁挂式电控箱体，箱体采用IP65防护等级设计，内部预留PLC安装位与接线端子排，所有动力线缆与信号线缆沿梁体内部走线槽敷设，避免外部管线剐蹭损坏，电控面板上设置启停按钮、状态指示灯与急停开关，可实现本地手动操作与远程信号控制的切换。梁体下部沿长度方向等距排布多组执行单元，

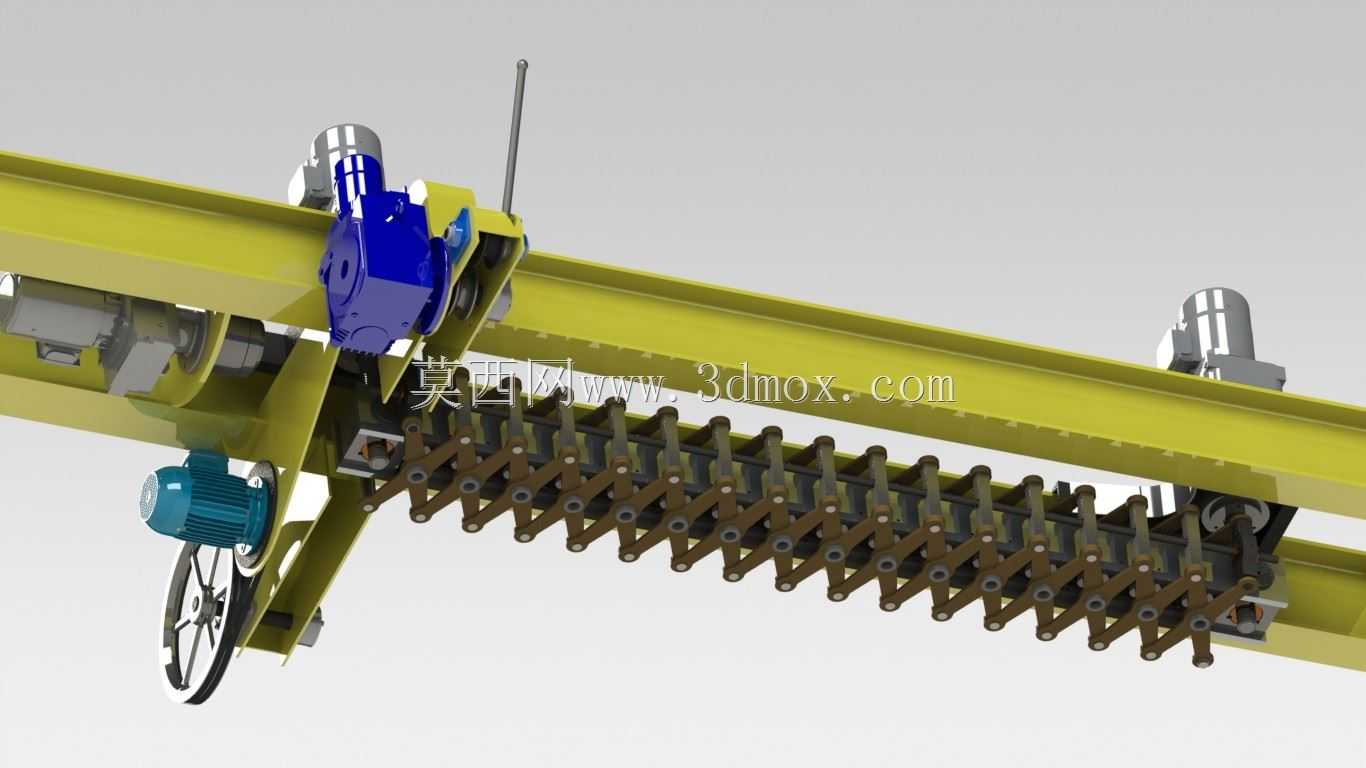

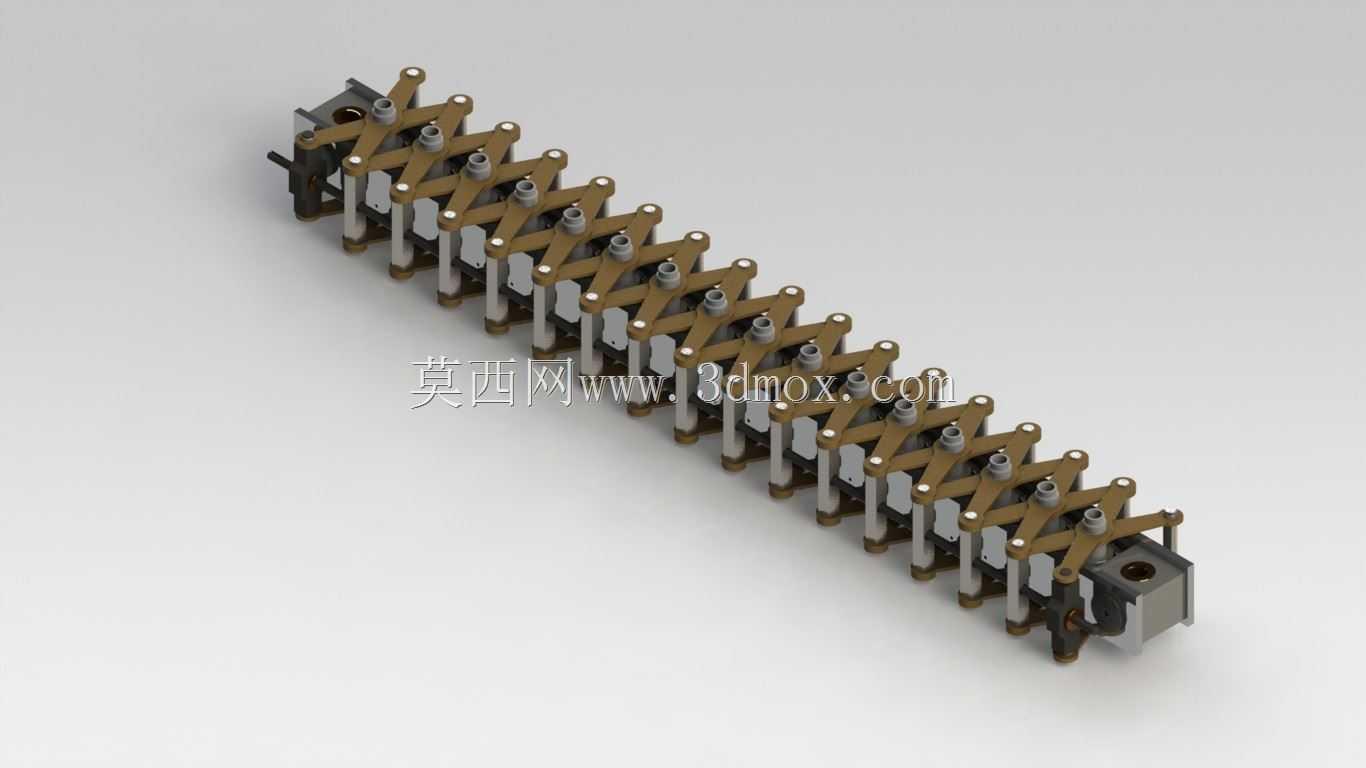

　　每组执行单元配备独立的驱动组件与执行端头，驱动组件通过直线导轨与梁体连接，可沿梁长方向实现小范围位置微调，执行端头可根据作业需求更换不同功能的工作头，适配喷涂、点胶、吹扫、检测等不同工序要求。装置两端配置行走轮组与导向定位组件，行走轮组适配标准工业导轨安装，轮面采用聚氨酯包胶材质降低运行噪音，导向轮与导轨侧面间隙可通过偏心轴调节，保证长距离行走过程中无卡滞、无偏磨，定位组件采用气动插销结构，到位后可插入导轨定位孔实现整机锁止，避免作业过程中出现位置窜动。梁体上部配置的气动三联件与调压阀组，可为所有气动执行元件提供稳定的气源压力，过滤压缩空气中的水分与杂质，延长气动元件使用寿命。从应用场景来看，

　　该类设备多用于长条形工件的连续化加工作业，比如型材表面处理、板材在线检测、长焊缝跟踪作业等工位，可沿工件长度方向匀速行走，完成全行程范围内的连续作业，相比单工位固定设备，作业覆盖范围更大，工位集成度更高，可减少多台设备排布带来的场地占用与工件转运成本。设计过程中需重点考虑梁体的自重与负载匹配，行走驱动的同步性控制，以及多管路排布的干涉检查，所有外露运动部件均配置安全防护罩壳，避免人员误触造成安全隐患。安装时需保证两端导轨的平行度公差在每米0.5mm以内，导轨安装面的平面度公差不大于0.3mm，否则会导致行走阻力增大，轮组磨损加快。整机的动力管线可通过拖链与外部站点连接，拖链弯曲半径需满足所有管路的最小弯曲半径要求，避免管路弯折造成介质输送不畅或线缆断裂。执行端的工作高度可通过梁体两端的升降调节组件进行调整，调节范围覆盖0-200mm，可适配不同高度规格的工件加工需求，调节到位后通过锁紧螺母固定，保证作业过程中高度位置稳定。
