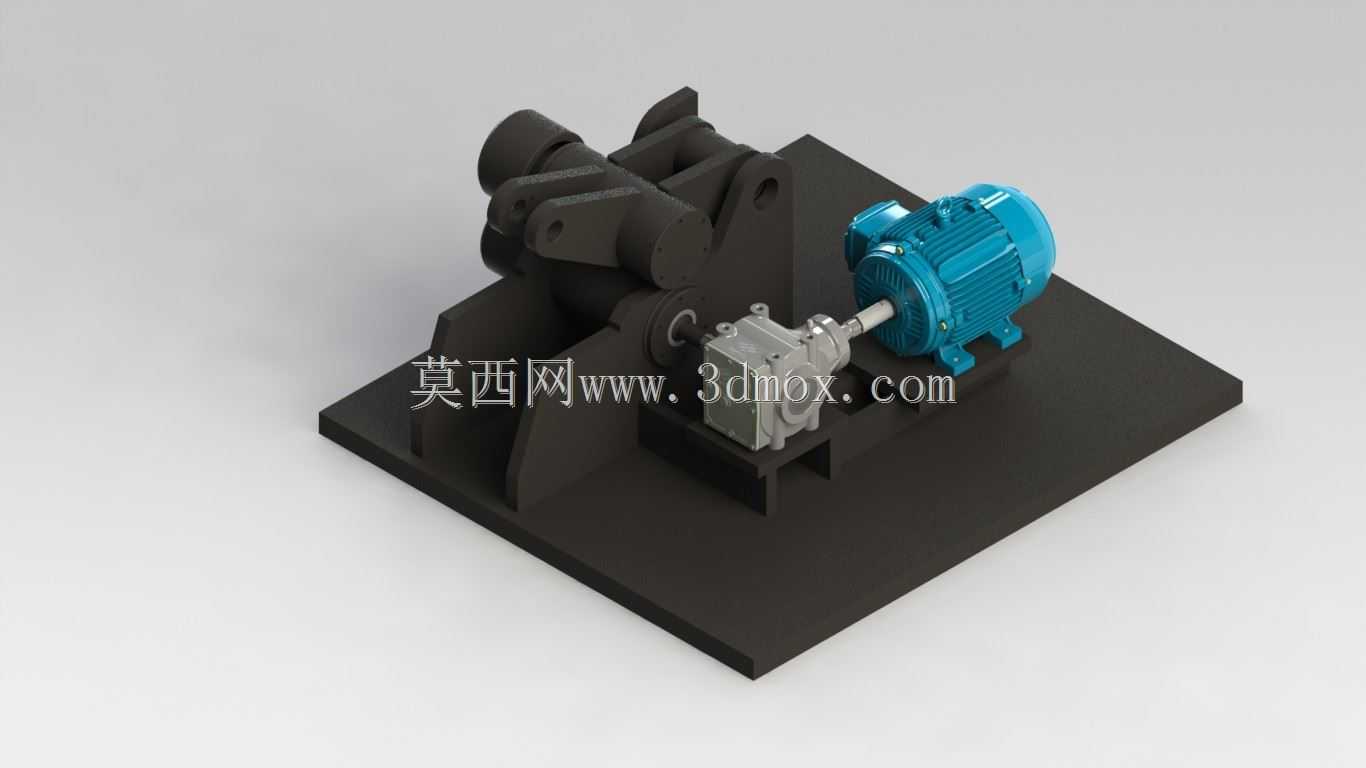

这套冲量执行机构的设计,最初是面向小载荷高速冲击类工位的应用需求,常见于小型零件压装、薄材冲切、精密铆接这类需要稳定线性冲击输出的生产场景,相比传统的气缸直驱冲击结构,它通过电机搭配蜗轮蜗杆减速单元的动力输入路径,能在更低的气源依赖度下输出稳定的可控冲量,适配没有稳定高压气源配套的加工工位。从结构布局来看,整套机构采用一体式安装底板作为承载基准,所有功能组件都直接固定在底板的加工定位面上,安装时只需保证底板与安装工位的基准面平行,通过底板预留的四个安装孔完成锁紧即可,不需要额外调整各组件的同轴度,因为设计阶段已经把电机、减速箱、传动曲柄、冲击执行杆的相对位置做了公差约束,装配时只要按定位销孔对位就能满足运行精度要求。

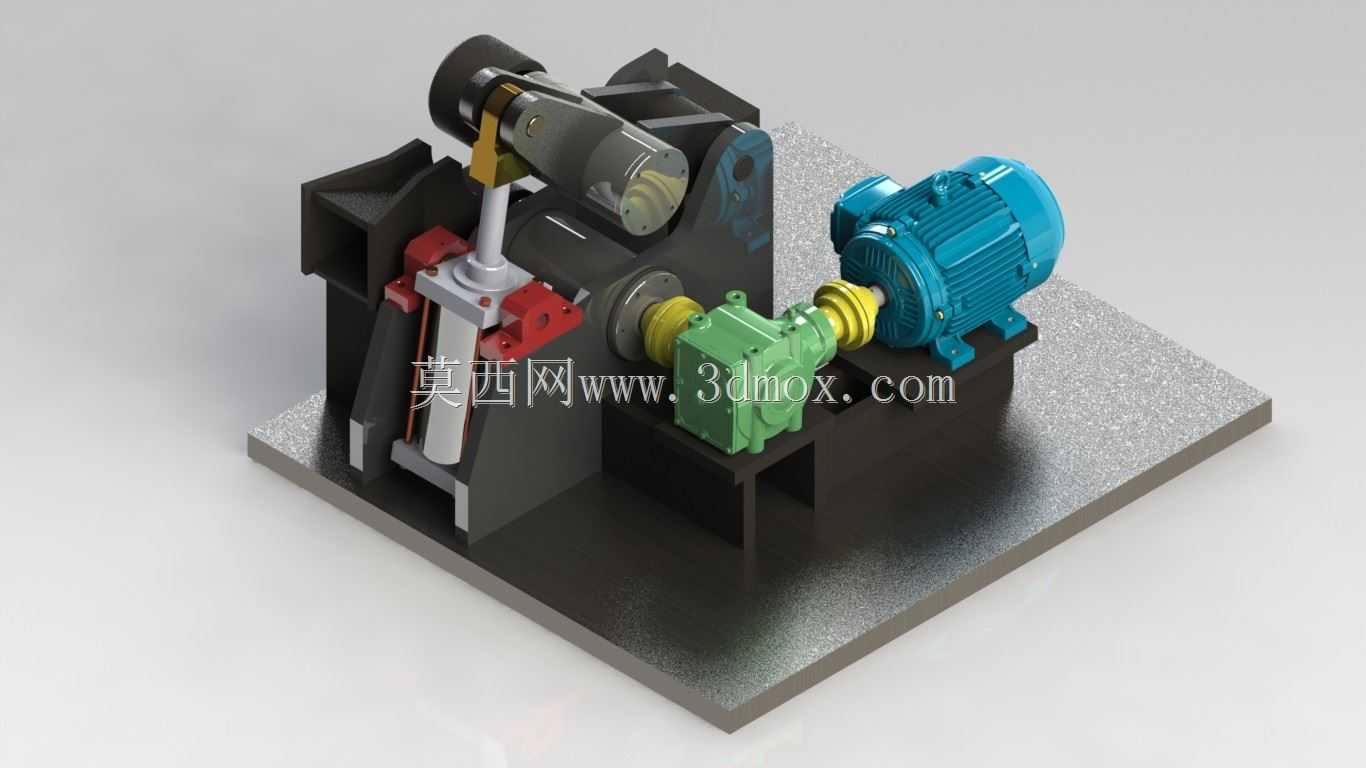

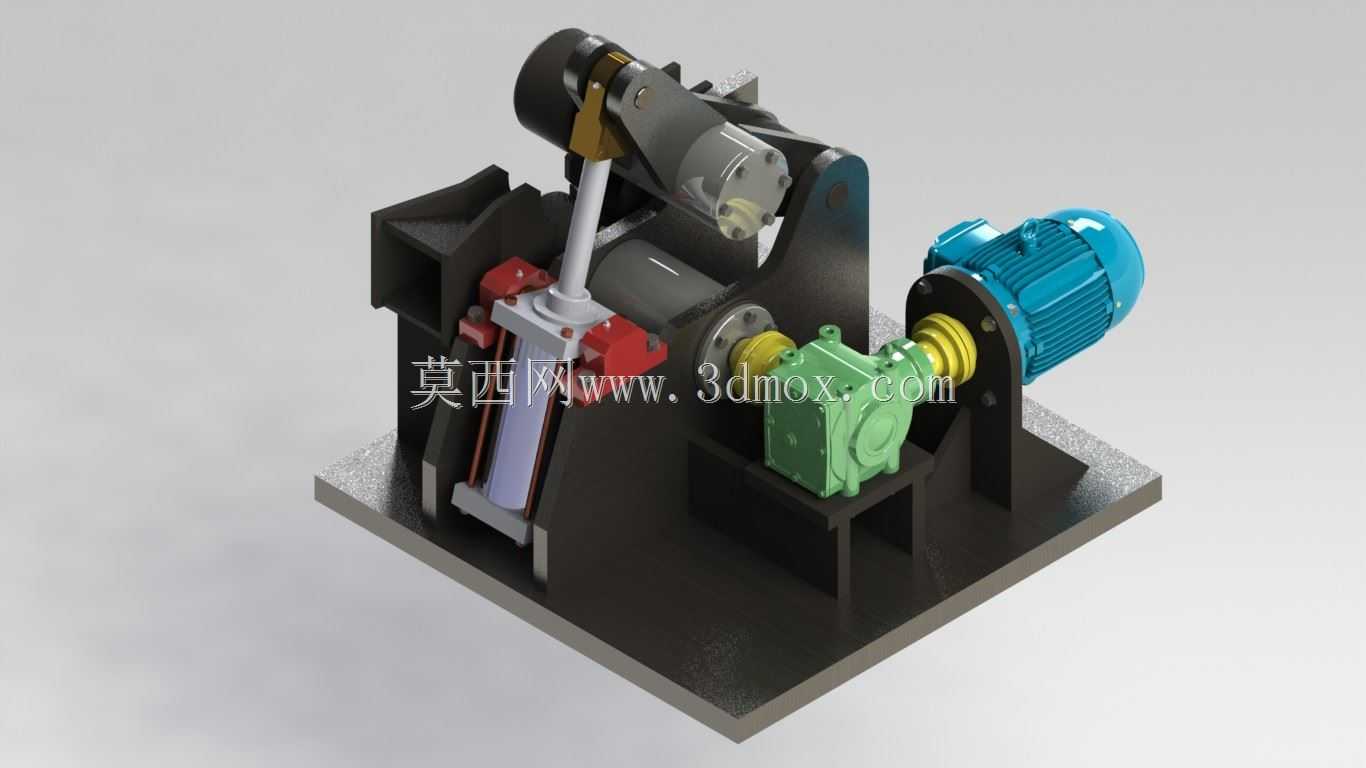

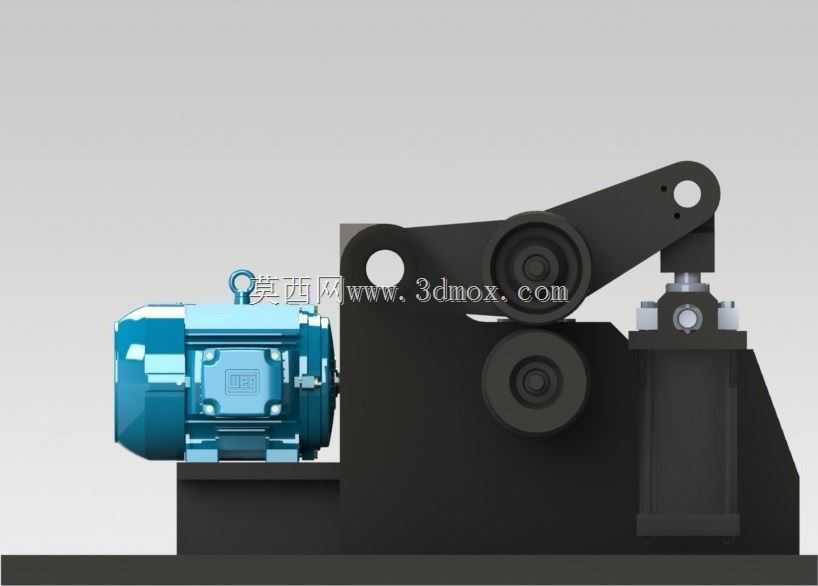

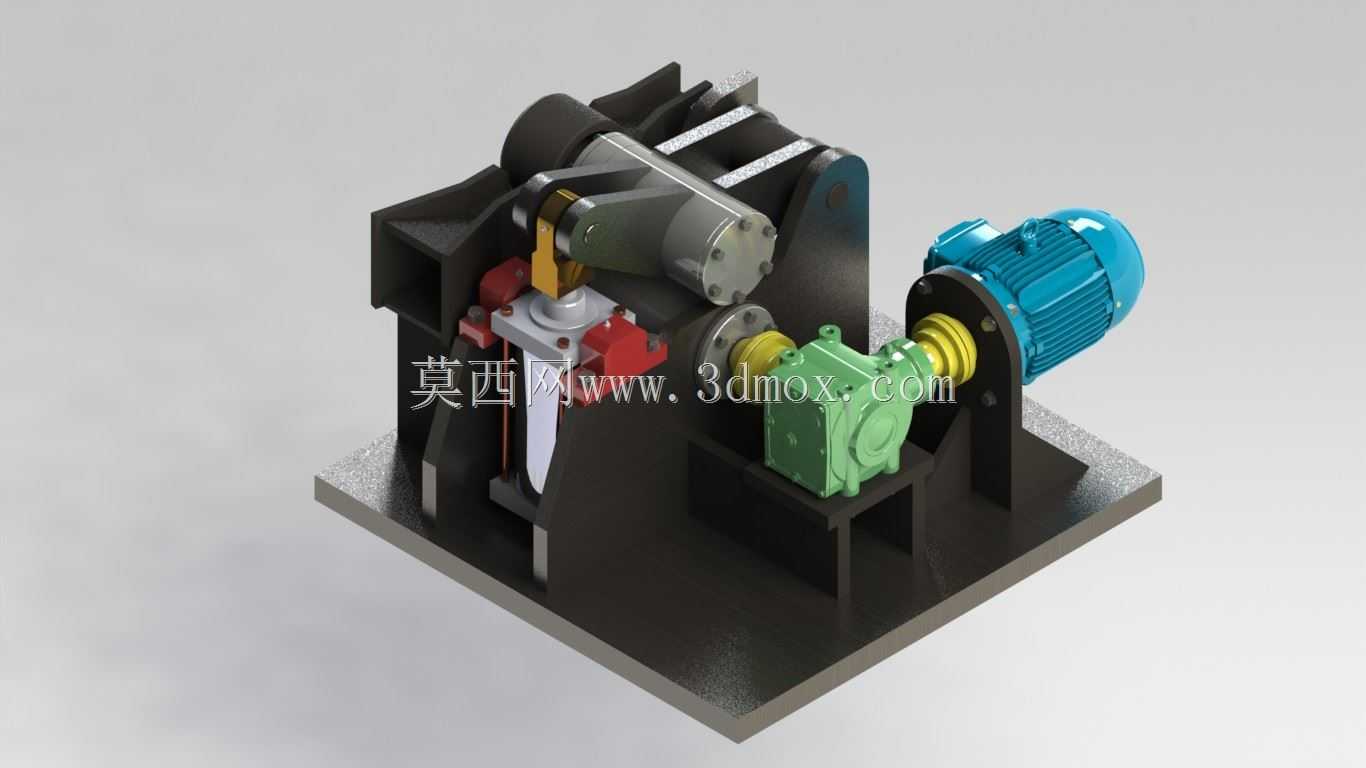

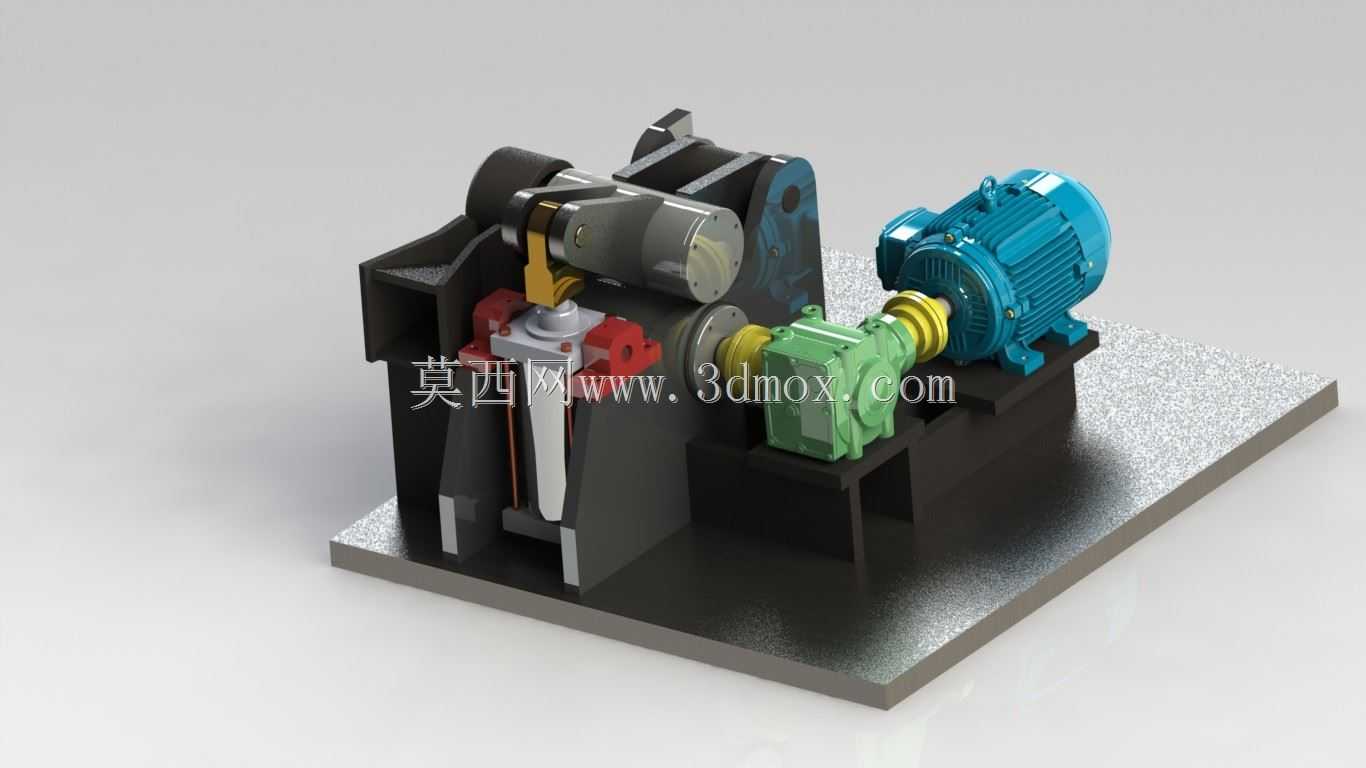

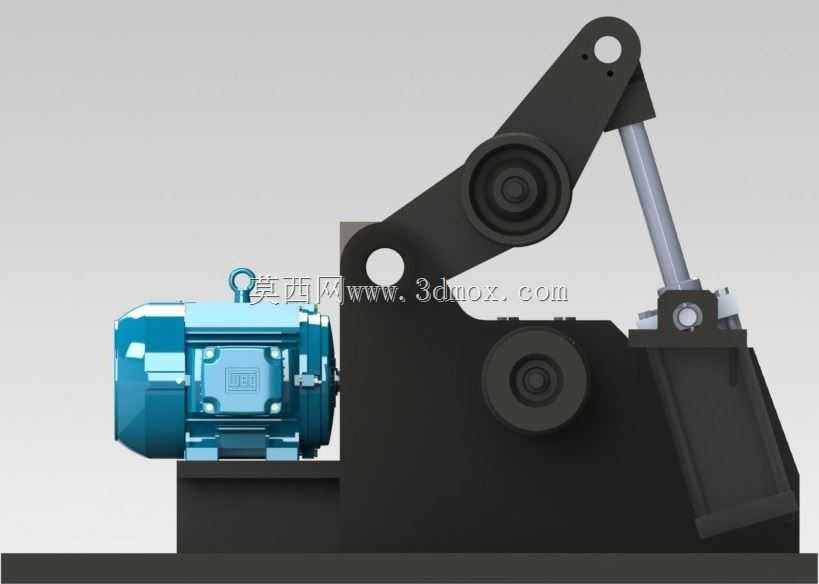

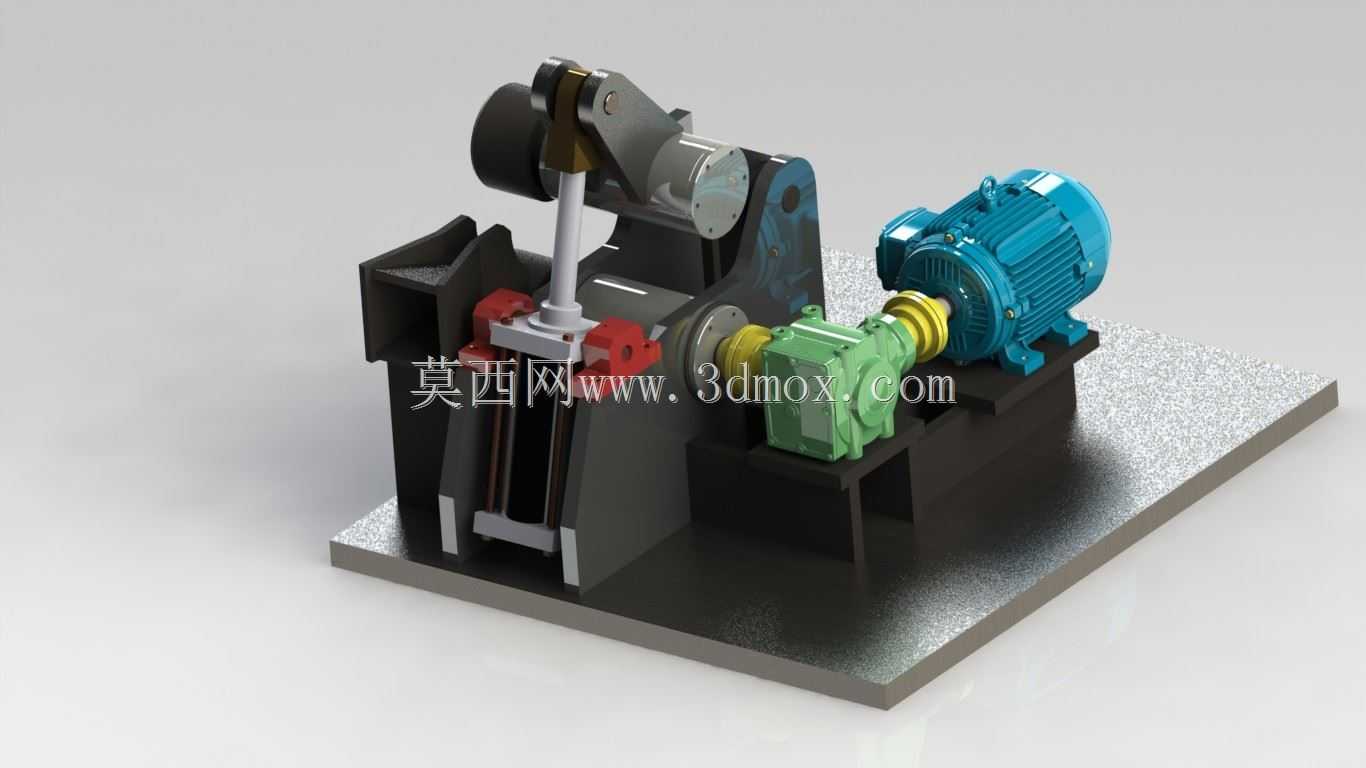

动力端选用的是标准三相异步驱动电机,通过联轴器与蜗轮蜗杆减速箱的输入轴直连,这种布局能把电机的高转速低扭矩输出,转换为减速箱输出轴的低转速大扭矩输出,匹配冲击动作需要的大扭矩瞬时输出特性,减速箱输出轴端连接的是曲柄传动组件,把旋转运动转换为冲击杆的上下线性往复运动,冲击杆的导向部分采用双衬套支撑结构,衬套选用自润滑铜基材质,长时间往复运行也不需要频繁加注润滑脂,能降低日常维护的工作量。冲击执行端的行程设计参考了常规小工位冲击作业的需求,有效工作行程覆盖6.5m/s冲量下的标准作业区间,能满足7.5英寸每秒线速度下的冲击输出要求,执行杆端部预留了标准工装接口,可以根据实际作业需求更换不同的冲头、压头或者铆接端头,
不需要改动主体结构就能适配不同的加工工序。设计过程中特意把传动侧和执行侧做了物理分隔,传动组件的外侧设置了防护挡板,避免运行过程中异物卷入传动副造成卡滞,同时也能防止润滑脂飞溅污染作业区域。安装边界方面,整套机构的底板尺寸适配常规小型工装台的安装空间,不需要对现有工位做大规模改造就能直接替换原有冲击单元,电机的接线端预留了足够的走线空间,能适配常规的工业布线要求,不会出现线缆与运动部件干涉的问题。从运行特性来看,这套结构的冲击频率可以通过调整电机转速来实现无级调节,相比固定行程的气缸冲击结构,它的冲量输出稳定性更好,不会因为气源压力波动出现冲量不足或者过冲的问题,在对冲击精度要求较高的精密装配工位,
这种结构的良品率表现要优于传统气动冲击方案。导向组件的设计上,冲击杆的两个支撑衬套间距经过反复校核,保证冲击杆伸出到最大行程时,杆端的径向跳动量控制在作业允许的公差范围内,避免冲头偏移造成工件报废。整套结构的受力路径经过优化,冲击作业时的反作用力会直接通过支撑座传导到底板,不会对减速箱和电机的输出轴造成额外的径向载荷,能有效延长驱动组件的使用寿命,减少易损件的更换频率。
