多布拉多环形摆动支撑机械结构

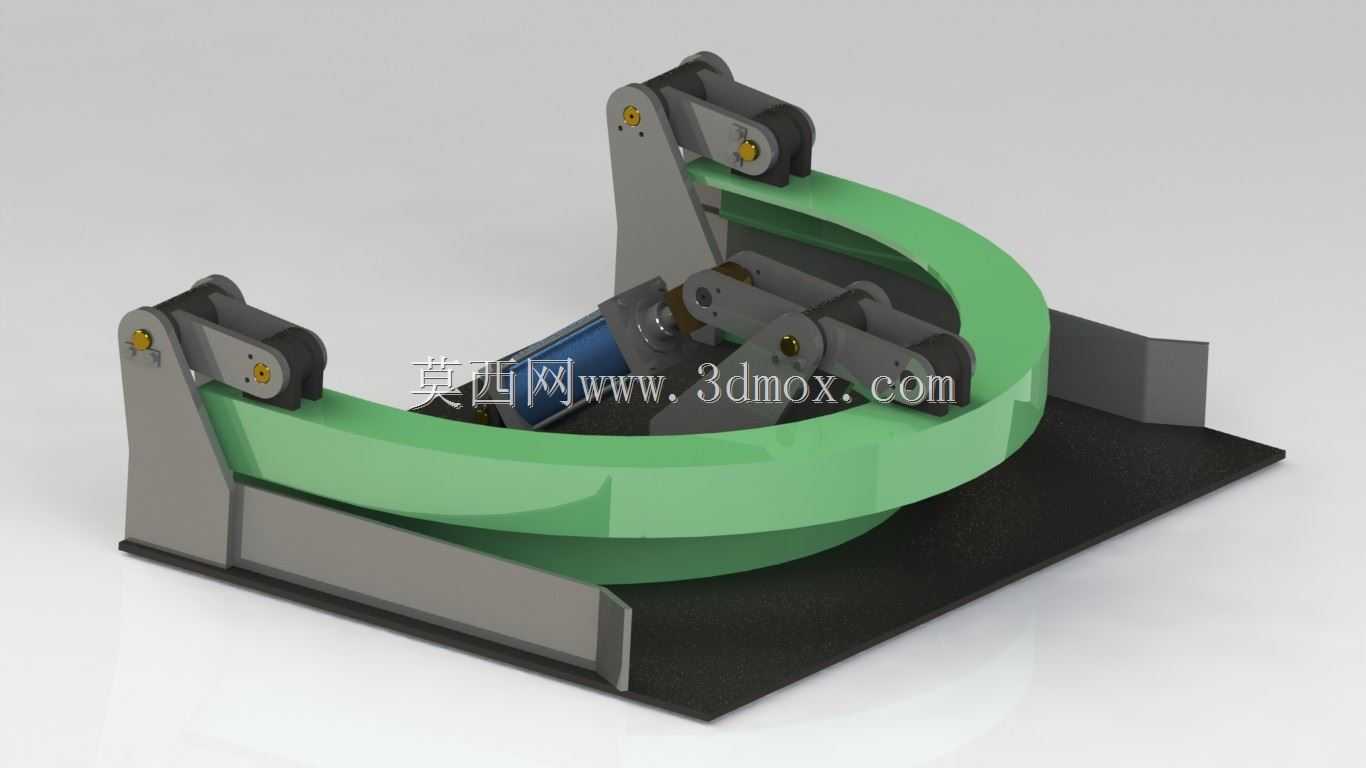

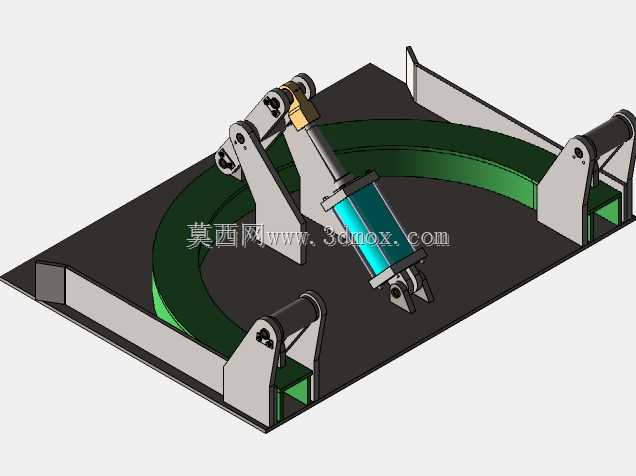

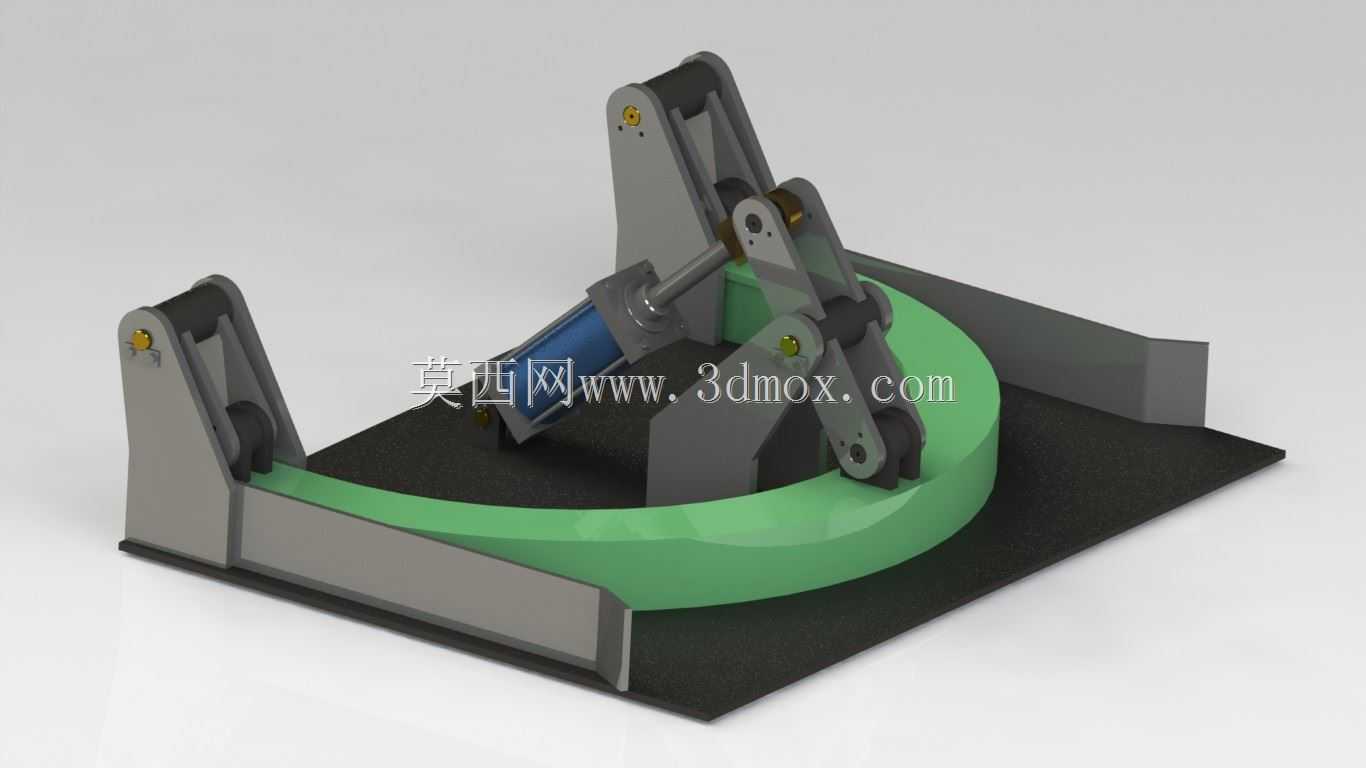

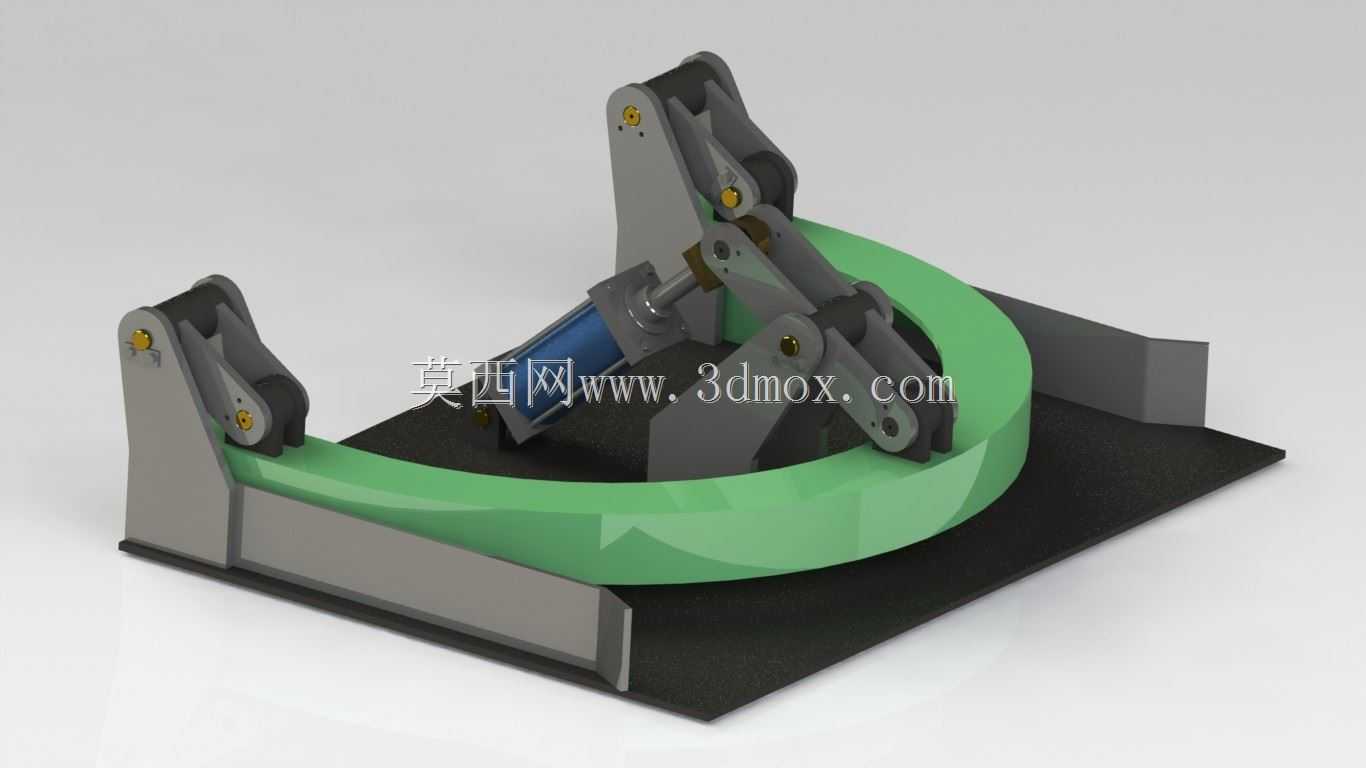

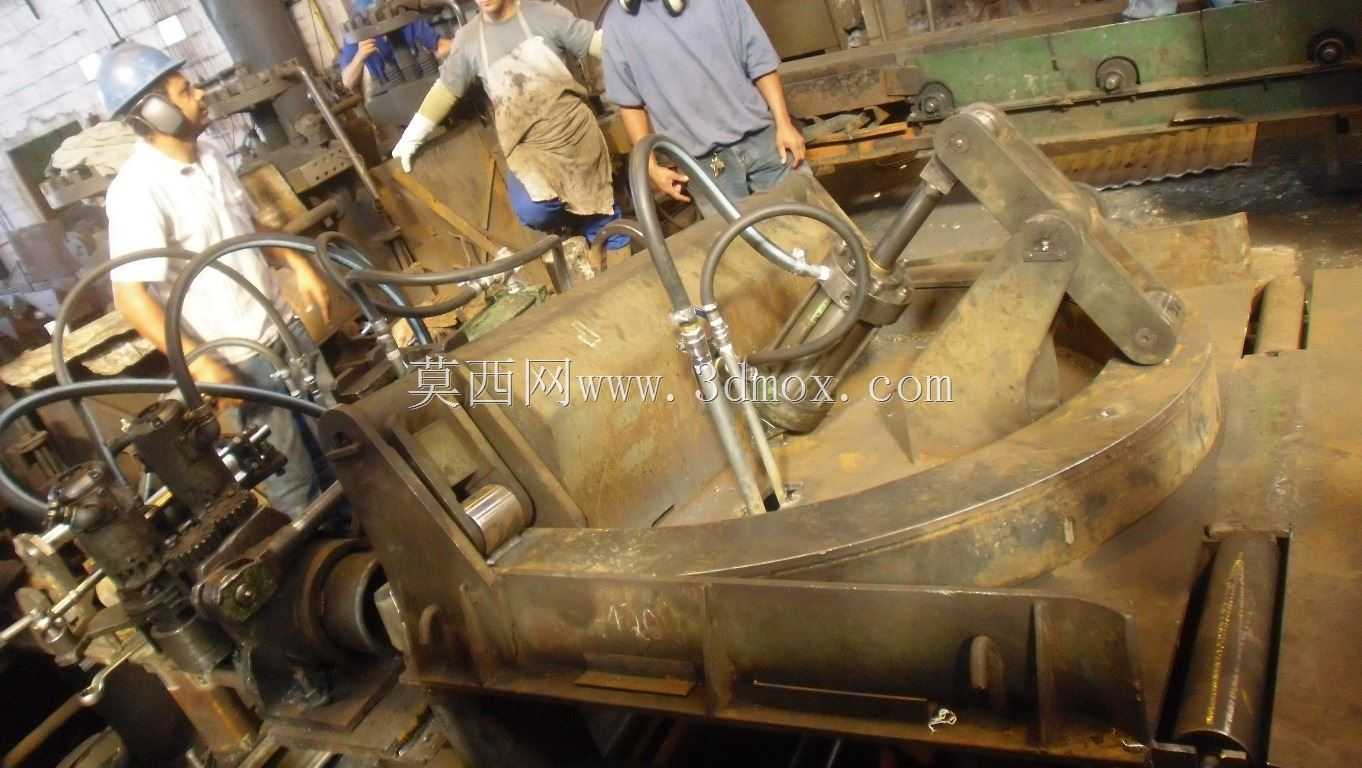

　　该结构为环形摆动类支撑传动装置，核心采用半环形弧形主体作为运动承载基体，搭配三组对称分布的铰接滚轮支撑组件，实现弧形构件沿自身曲率中心的定角度往复摆动动作，这类结构常被应用在需要弧形轨迹往复运动的传感检测、物料换向输送、姿态调整工位中，比如曲面工件的检测扫查工位，可搭载检测探头沿弧形轨迹完成对弧形工件表面的全覆盖扫查，也可用于小型工件的环形换向输送，在有限安装空间内实现工件的角度转向与姿态调整。从结构设计逻辑来看，弧形主体采用等截面弧形梁设计，截面为矩形空心结构，在保证整体刚性的同时降低自身重量，减少摆动过程中的惯性负载，三组铰接支撑组件分别布置在弧形构件的两个端部与中部侧方，每个支撑组件都采用带铰接座的滚轮结构，

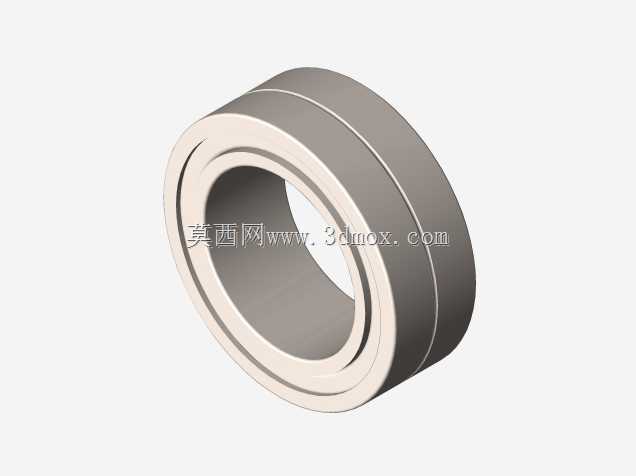

　　滚轮与弧形构件的侧面滚动接触，既可以约束弧形构件的径向与轴向窜动，保证摆动轨迹的精度，又能将滑动摩擦转化为滚动摩擦，大幅降低摆动过程中的阻力，减少驱动端的负载损耗。铰接座的设计采用销轴连接结构，可自适应弧形构件加工与装配过程中产生的形位误差，避免出现卡滞、别劲的问题，每个铰接座都通过螺栓固定在底部的安装基板上，安装基板为平板式结构，表面预留了对应铰接座的安装定位孔位，可直接通过螺栓固定在设备的安装基准面上，安装边界整体为矩形轮廓，横向宽度与纵向深度适配多数中小型设备的台面安装尺寸，不需要额外制作转接安装板。底部支撑框架采用L型折弯支撑脚与平板基板结合的结构，支撑脚与基板之间采用焊接或螺栓连接，保证整体结构的稳定性，

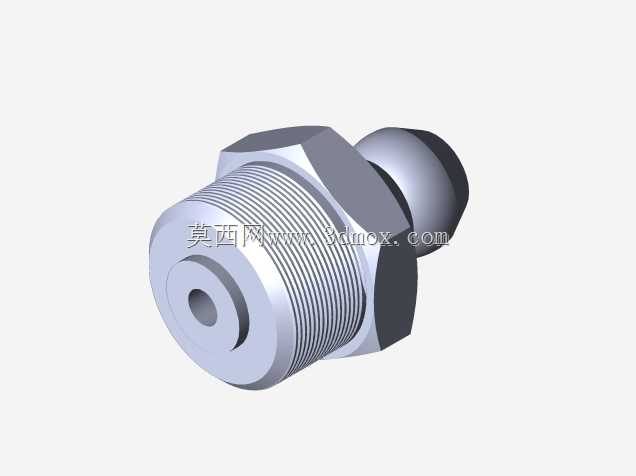

　　在摆动过程中不会出现晃动或倾覆的问题。在功能特性上，该结构的摆动角度可通过调整端部限位块的位置进行设定，可适配不同行程需求的工位，滚轮采用耐磨工程塑料材质，既保证足够的支撑强度，又不会刮伤弧形构件的接触表面，延长整体结构的使用寿命，铰接销轴处预留了润滑注油孔，可定期加注润滑脂，减少铰接处的磨损，降低长期运行的维护成本。从实际应用的适配性来看，该结构可根据使用需求搭载不同的功能执行件，比如在传感检测场景下可在弧形构件上安装视觉传感器、超声检测探头，沿弧形轨迹完成对工件的曲面检测；在物料输送场景下可在弧形构件上安装载料治具，带动工件沿弧形轨迹完成工位间的转运；在姿态调整场景下可搭载工装夹具，带动工件完成定角度的姿态翻转，适配后续的装配、

　　加工工序。设计过程中充分考虑了装配工艺性，所有零部件都采用常见的标准件与机加工件，没有复杂的异形曲面加工需求，普通的铣削、钻削设备即可完成大部分零件的加工，装配时不需要专用的工装夹具，按照装配顺序依次将支撑组件固定在基板上，再将弧形构件卡入滚轮支撑位即可完成主体装配，后续的调试也十分便捷，只需要调整滚轮的压紧间隙，保证弧形构件摆动顺畅无卡滞即可。结构的受力传递路径清晰，弧形构件承受的负载通过三组滚轮支撑组件传递到底部安装基板，再由基板传递到设备安装基准面，整体受力均匀，不会出现局部应力集中的问题，在额定负载下长期运行也不会出现结构变形或精度损失的问题。
