模数0.9齿数50螺旋齿轮结构设计

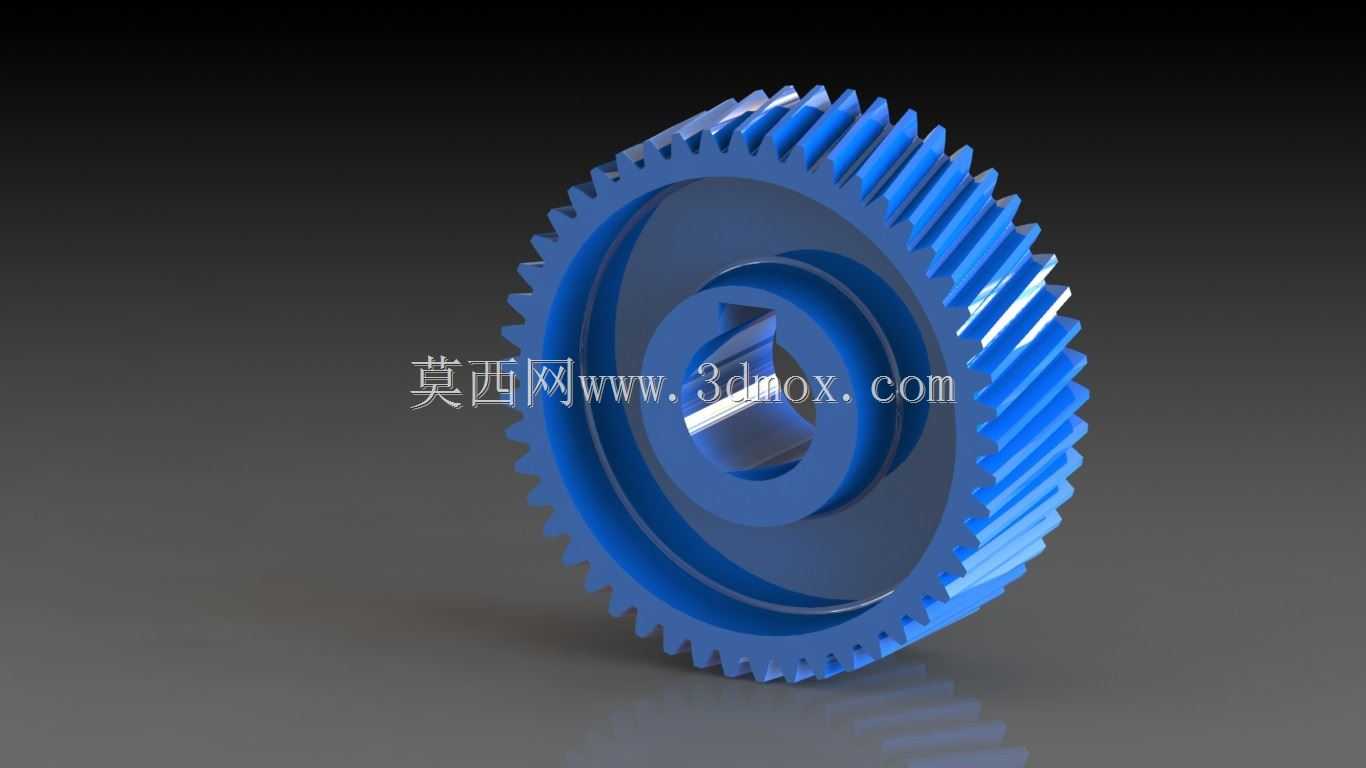

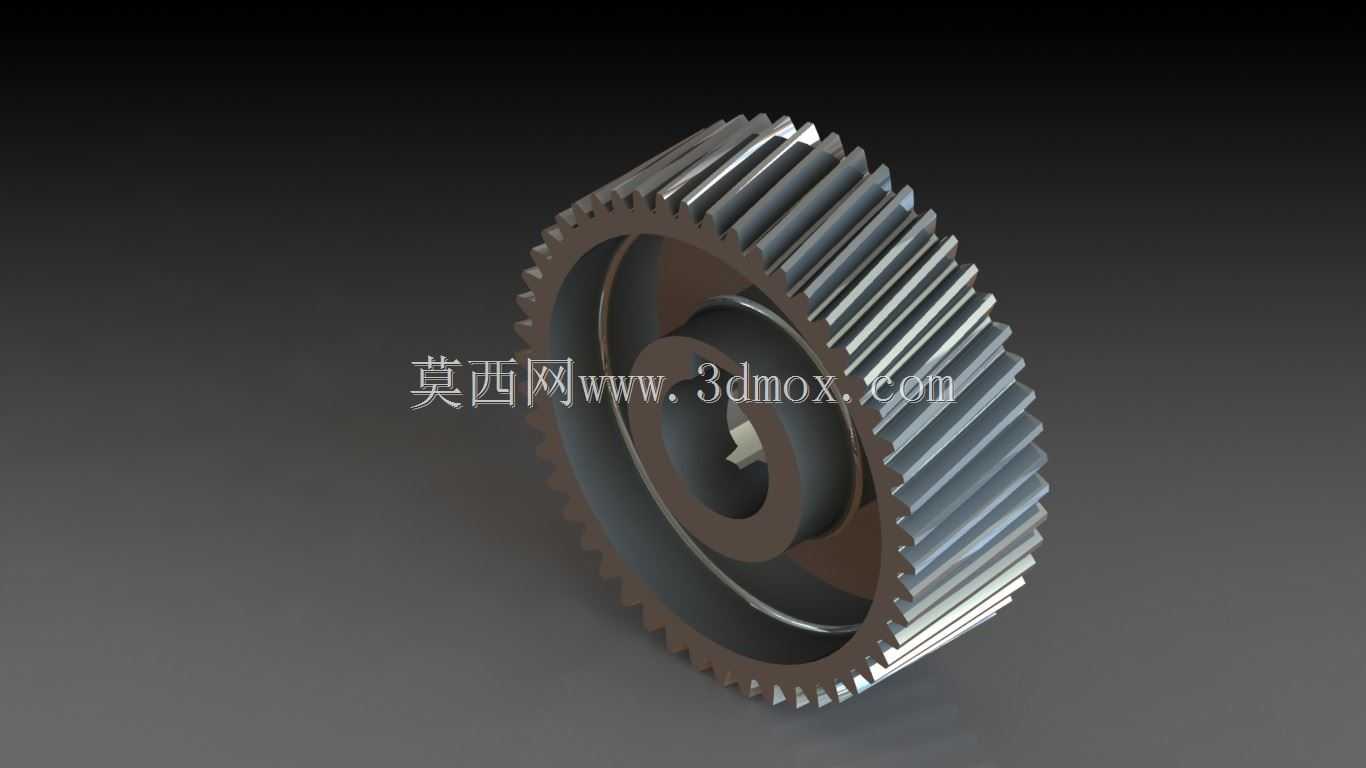

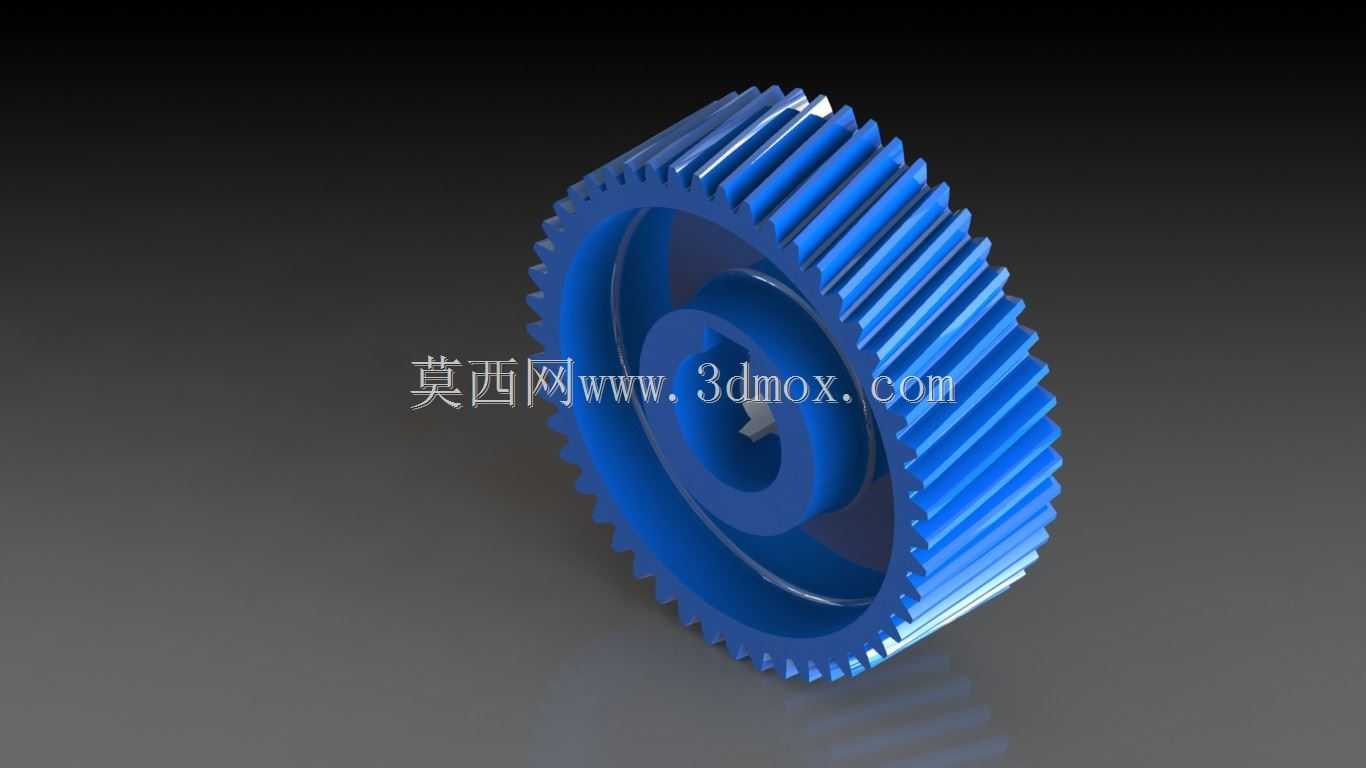

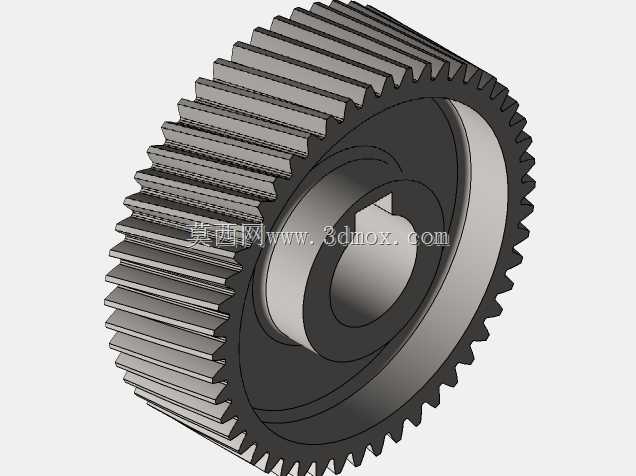

　　这款螺旋齿圆柱齿轮在传动系统中承担交错轴间的动力与运动传递任务，常见于精密进给机构、小型传动箱、仪器仪表的动力传输链路中，相比直齿圆柱齿轮，其啮合过程是逐步进入与退出的，重合度更高，传动过程的冲击、振动与噪声都能得到有效控制，适合中低速、有一定传动平稳性要求的工况。从结构设计来看，该齿轮采用辐板式结构，轮缘部分加工有连续的螺旋齿形，轮毂部分设置有带键槽的中心安装孔，可通过平键与传动轴实现周向固定，传递额定扭矩，辐板上的减重孔设计在保证轮体结构强度的前提下，有效降低了自身转动惯量，减少传动过程中的惯性冲击，同时也节省了加工原材料，降低整体重量。齿部参数匹配模数0.9、齿数50的设计要求，螺旋角的选取经过啮合验算，

　　保证配对齿轮啮合时不会出现根切、干涉问题，齿向的螺旋设计让轮齿啮合时的接触线为斜线，载荷沿齿宽方向逐步分布，避免了直齿轮啮合时的全齿宽同时接触、突然脱离的问题，能有效降低齿面局部接触应力，延长轮齿的疲劳使用寿命。安装边界方面，中心孔的尺寸与配合公差需按照对应传动轴的安装要求选取，一般采用过渡配合保证同轴度，键槽的位置与尺寸符合平键连接的标准规范，可实现快速装配定位；轮体的外径、齿宽尺寸经过空间校核，安装后不会与周边的箱体壁、相邻传动件发生运动干涉，齿顶圆与箱体内壁预留有足够的安全间隙，满足润滑油脂的流通与散热需求。在实际应用场景中，这类小模数螺旋齿轮常被用于小型自动化设备的进给传动单元、精密仪器的调速机构、轻工机械的动力传输链路中，

　　其传动平稳性的优势能让设备运行时的传动精度保持稳定，减少因传动冲击带来的定位误差。设计过程中首先根据传动比要求确定齿数与模数参数，再根据传动空间的交错角确定螺旋角大小，之后完成轮体的结构细化：轮毂部分的厚度要满足键连接的挤压强度要求，避免扭矩传递时出现轮毂开裂、键槽压溃的问题；辐板的厚度经过刚度验算，保证轮体在承受额定载荷时不会出现过大的径向变形，影响齿面的正常啮合；齿面的加工精度等级匹配应用场景的需求，精密传动场景下可选取较高精度等级，一般动力传输场景下选取中等精度即可平衡加工成本与使用性能。轮齿的齿根部分做了圆角过渡处理，减少应力集中现象，避免交变载荷作用下齿根出现疲劳裂纹，提升轮齿的抗弯曲疲劳能力。

　　装配时需要注意齿轮的轴向定位，通过轴肩与挡圈实现轴向固定，保证啮合齿宽完全对齐，避免出现偏载导致齿面局部磨损过快的问题；日常运行过程中，齿面需要保持润滑，根据工况转速选取合适的润滑脂或润滑油，减少齿面的摩擦磨损，降低传动过程中的能量损耗。这类螺旋齿轮的建模过程需要准确还原螺旋齿的扫掠路径，保证齿形的渐开线轮廓精度，才能在后续的装配仿真、运动干涉检查中得到准确的结果，为实际加工生产提供可靠的三维模型依据，避免加工后出现啮合不良、传动卡滞的问题。
