气动立式压紧执行机构三维结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:566691
  • 气动立式压紧执行机构三维结构
  • 气动立式压紧执行机构三维结构
  • 气动立式压紧执行机构三维结构
  • 气动立式压紧执行机构三维结构
  • 气动立式压紧执行机构三维结构
  • 气动立式压紧执行机构三维结构
  • 气动立式压紧执行机构三维结构
  • 气动立式压紧执行机构三维结构

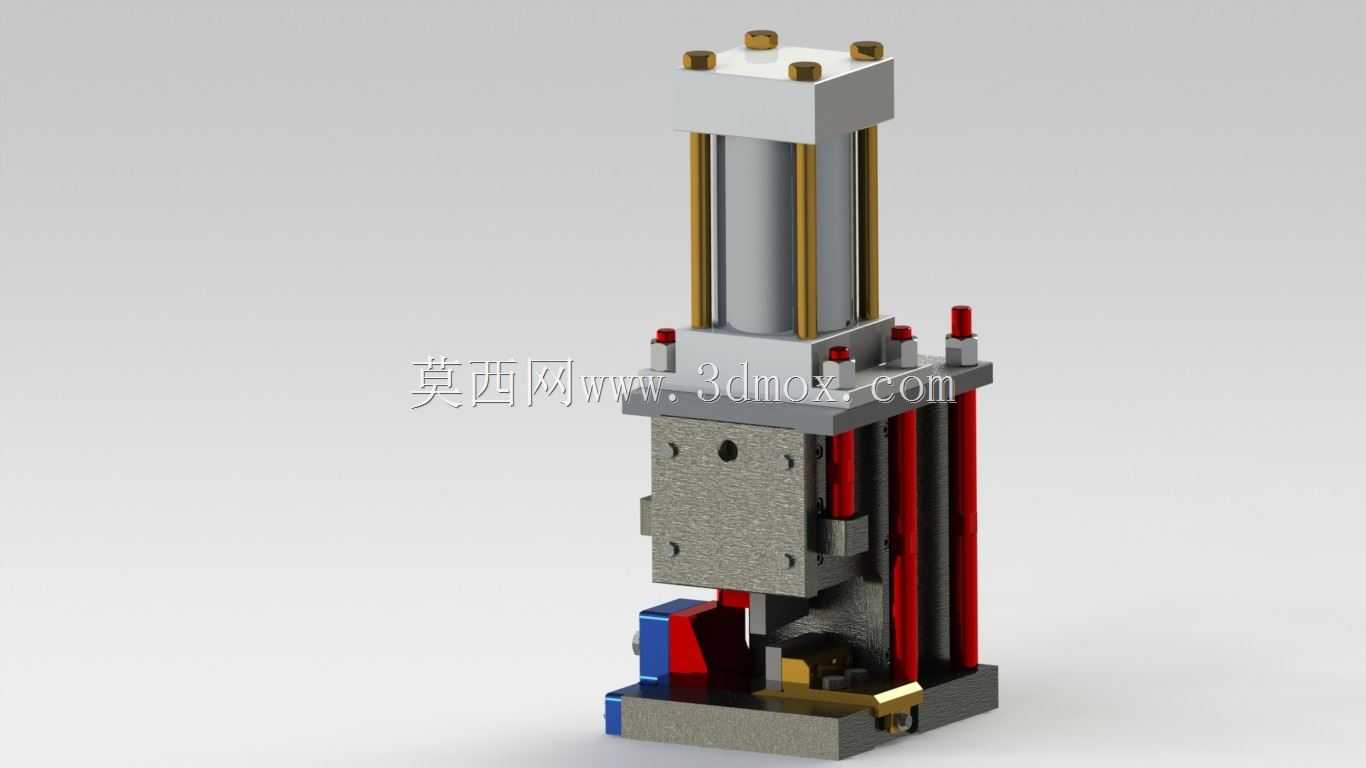

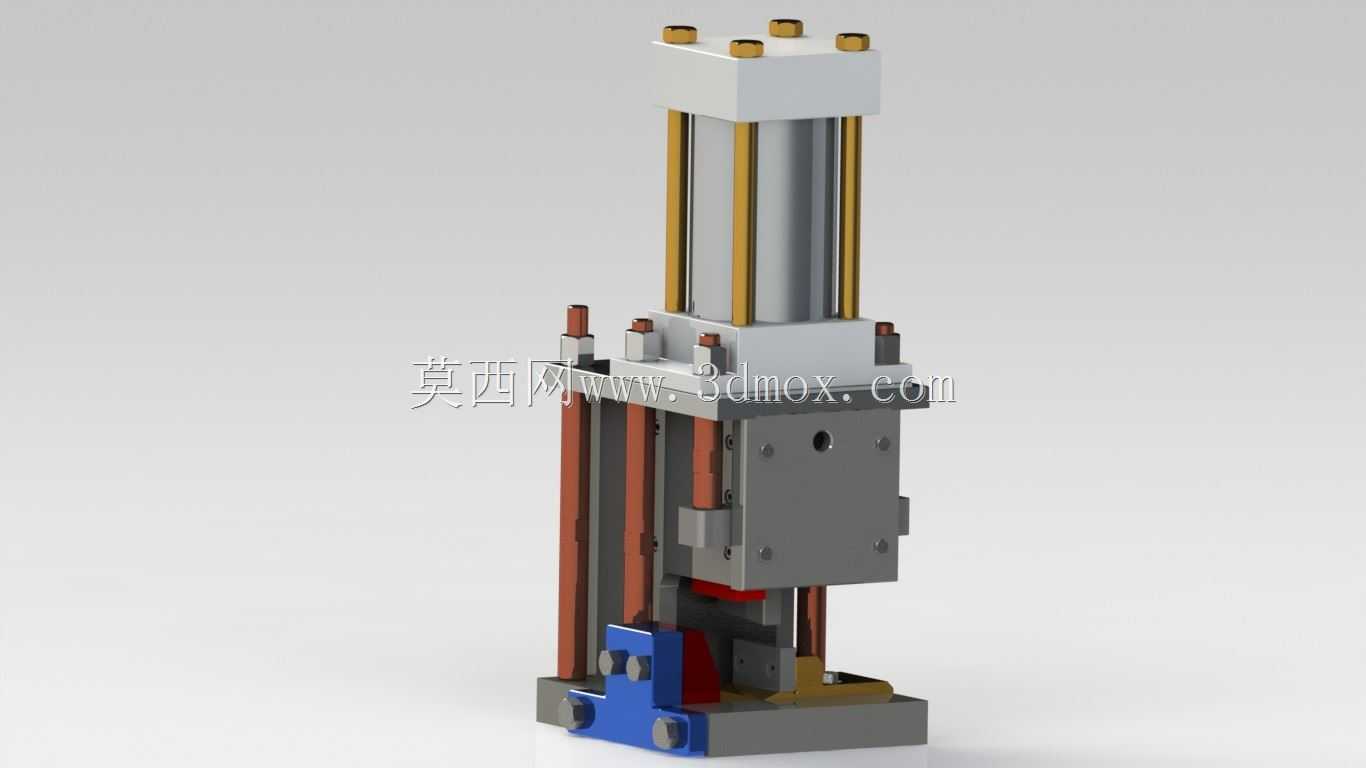

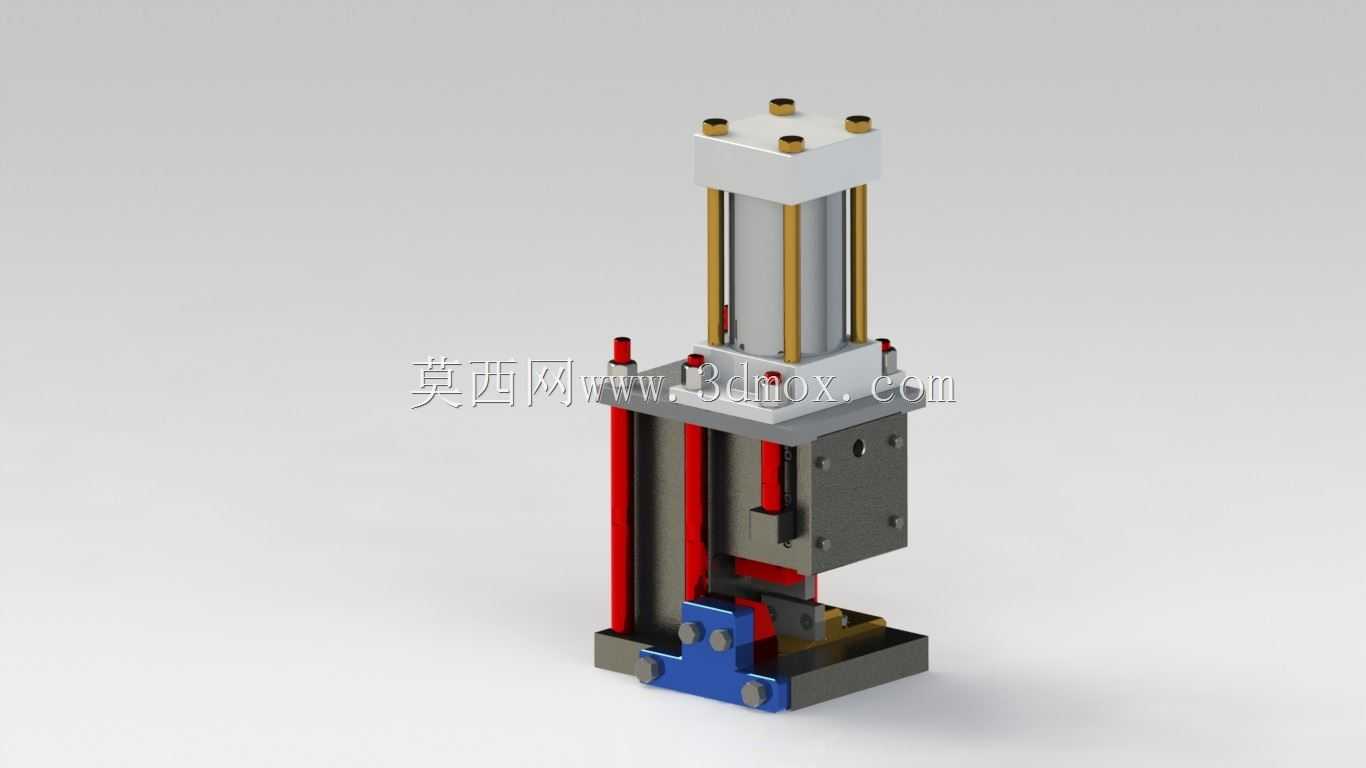

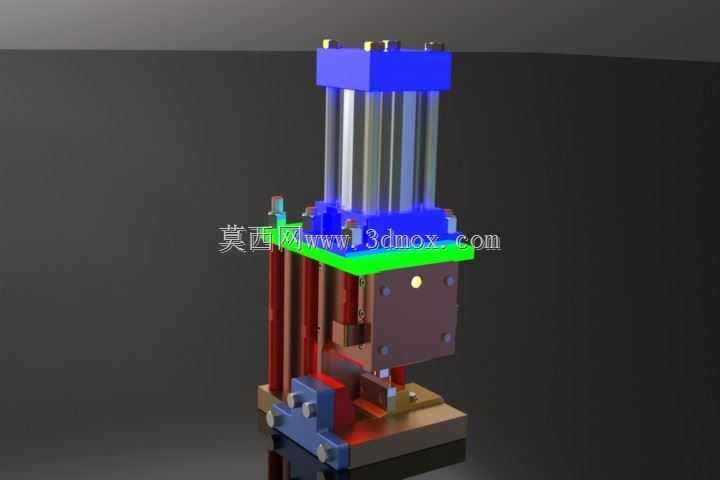

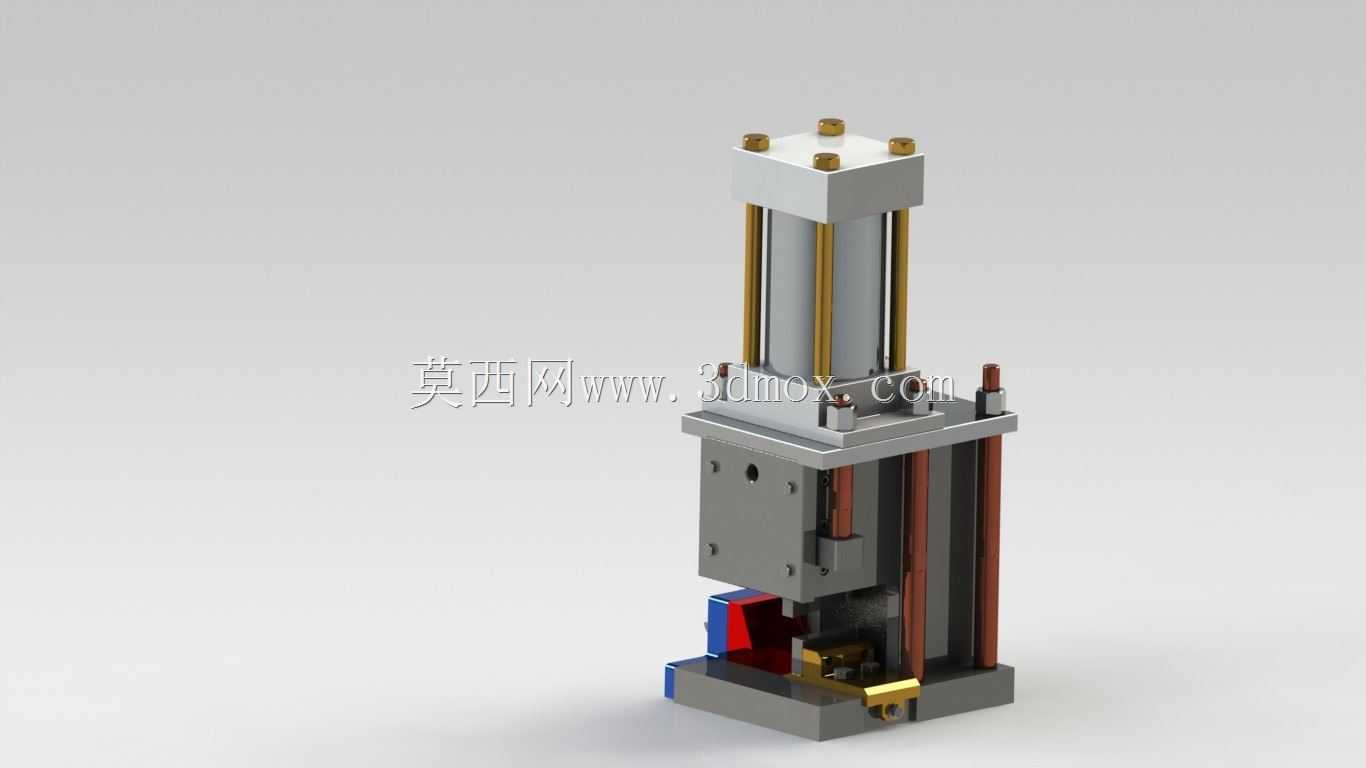

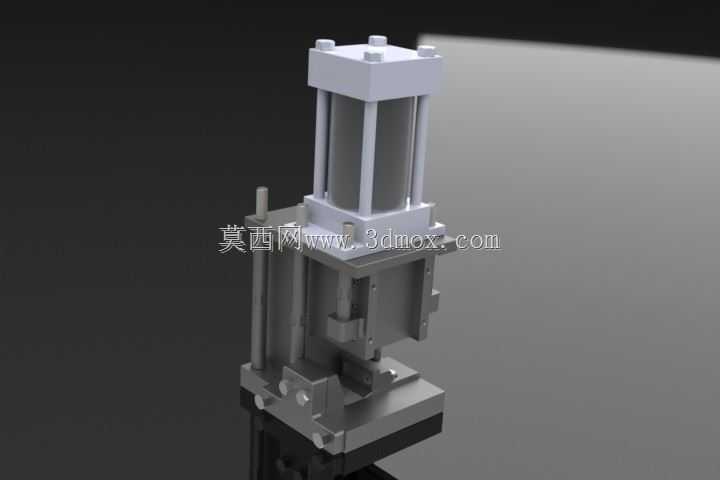

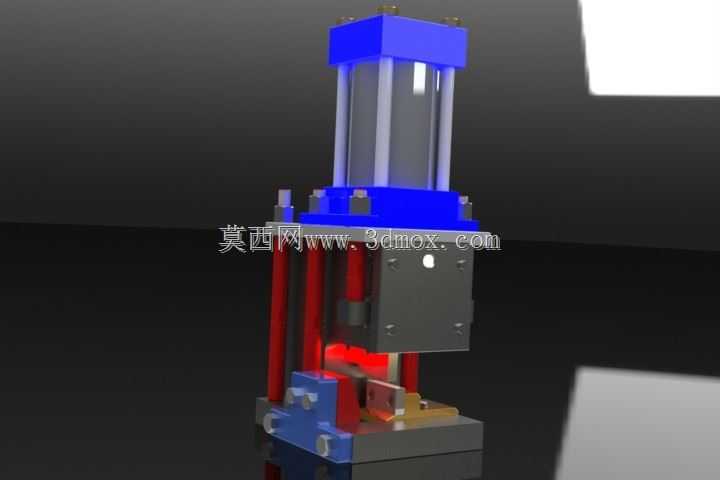

  这套立式气动压紧执行结构,常被集成在非标自动化产线的工件定位工位、型材加工的装夹工位以及小型零部件压装工序中,作为末端执行单元完成对工件的快速压紧固定动作。区别于常规的转角气缸或水平安装的压紧组件,该结构采用立式直压的布局,动力源为顶部的标准方形气缸,缸体通过四根对称布置的金色导杆与下方的固定基座连接,导杆表面做硬质氧化处理,既承担气缸缸体的支撑作用,也能为压头的上下运动提供辅助导向,避免压合过程中出现偏载卡顿。

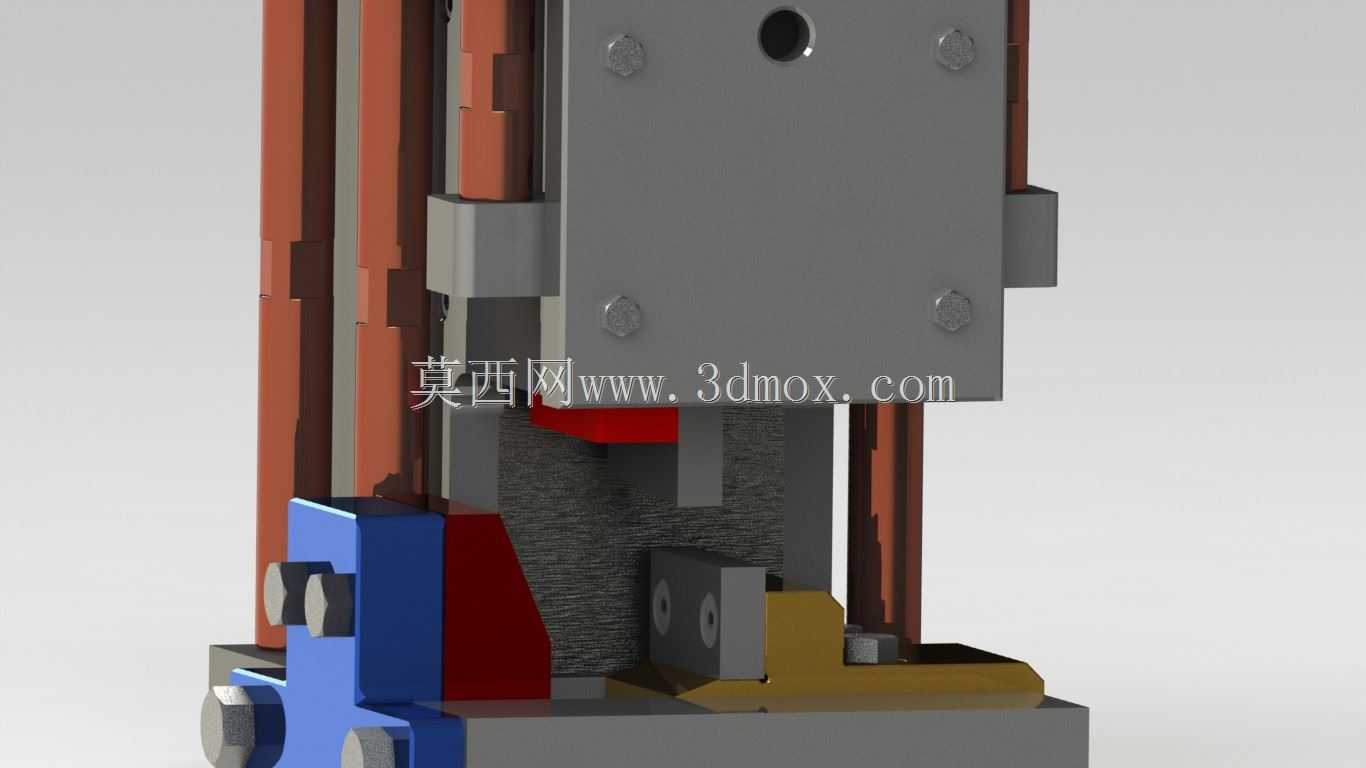

  从结构设计逻辑来看,整套机构的受力路径做了分层优化:气缸输出的轴向推力直接传递给下方的滑动压块,压块两侧嵌入基座的黑色直线导轨槽内,导轨配合间隙控制在0.02mm以内,保证压合动作的直线度,不会因为工件表面的细微不平整出现压头歪斜。压块侧面布置的红色管路为气缸的进出气回路,采用侧置走线的方式避开压头的运动行程,避免长期往复运动过程中管路被剐蹭破损。基座底部的蓝色安装板做了沉头孔设计,安装孔位按照标准工装底板的孔距排布,可直接固定在铝型材工作台上,不需要额外加工转接板,能大幅缩短现场安装调试的周期。

  实际应用场景中,这类压紧机构适配的工况比较广泛:在3C产品的外壳组装工位,可搭配软质聚氨酯压头完成屏幕与中框的压合固定,压合力可通过气源压力调节,范围覆盖50N到800N,不会因为压力过大压损工件表面;在五金零件的铣削加工工位,可替换成硬质合金压块,对毛坯件进行快速装夹,相比传统的螺栓压板装夹方式,动作响应时间缩短70%以上,能有效提升单机的加工节拍。结构的安装边界也做了充分的冗余设计,整体安装 footprint 控制在120mm×80mm的矩形范围内,竖向总行程根据气缸规格可选择30mm、50mm、75mm三个档位,适配不同高度的工件压紧需求,不需要对基座结构做修改就能快速更换不同行程的气缸,备件通用性较强。

  细节设计上,压头与滑动块之间采用快拆式连接结构,仅需拧下侧面的两颗内六角螺丝就能更换不同形状的压头,适配平面、弧面、异形面等不同工件表面的压紧需求。基座的侧面预留了传感器安装槽,可直接加装磁性开关检测压头的伸出与缩回位置,信号直接接入设备的PLC控制系统,不需要额外设计传感器安装支架。导向杆与气缸端盖的配合处加装了自润滑铜套,长期往复运动过程中不需要额外加注润滑脂,维护周期可延长至12个月以上,适合在高节拍的自动化产线上长期连续运行。整套结构的所有外露紧固件都采用内六角圆柱头螺丝,螺丝头部不超出安装面,避免运动过程中与周边的管线、工件发生干涉,装配时所有连接面都做了销钉定位,重复装配精度可控制在0.01mm以内,拆装维护后不需要重新校准压头的位置精度。
