挤出机配套用多级传动减速装置结构

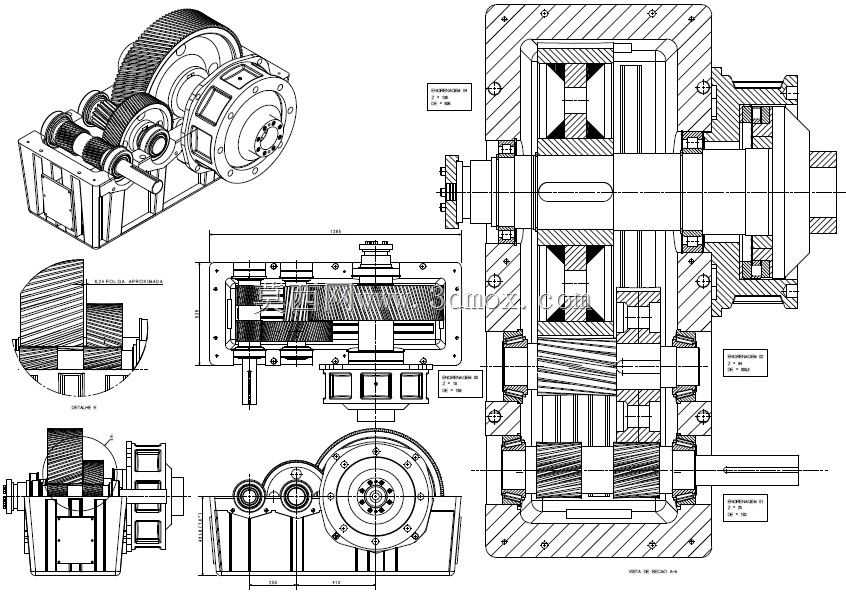

　　在塑料挤出成型、橡胶挤出加工这类连续化生产场景中，挤出机的螺杆驱动环节对动力输出的转速、扭矩匹配度要求极高，常规电机的额定输出转速普遍偏高，输出扭矩无法直接满足螺杆大推力、低转速的作业需求，这就需要配套专用的减速装置完成动力转换，本次涉及的减速结构正是针对挤出机的安装空间、负载特性定向开发的传动组件。从实际应用场景来看，这类减速装置直接对接挤出机的驱动电机与挤出螺杆输入端，既要承担电机端动力输入后的多级降速增扭作用，还要承受螺杆工作过程中产生的轴向反推力，因此在结构设计上没有采用通用减速器的常规布局，而是结合挤出机的安装端面做了适配性的壳体造型。从设计思路层面拆解，这套传动结构采用多级圆柱齿轮组合传动的方案，

　　输入端通过联轴器对接电机输出轴，第一级采用小模数斜齿轮完成初步降速，斜齿轮的啮合重合度更高，传动过程中的冲击载荷更小，能有效缓冲挤出机进料不均带来的负载波动；后续几级传动逐步增大齿轮模数，匹配逐级提升的扭矩传递需求，输出端的轴系专门做了加强设计，配置了可承受轴向载荷的轴承组，抵消螺杆挤出物料时反向传递的轴向力，避免轴系窜动影响挤出精度。在安装边界与外形尺寸的设计上，这套减速装置的壳体采用剖分式结构，对接挤出机的一侧端面加工有定位止口与均布的安装螺孔，可直接与挤出机的机筒端面贴合安装，不需要额外设计过渡连接支架，能大幅缩减整套挤出驱动单元的轴向安装尺寸；输入端的轴伸尺寸、键槽规格匹配行业通用的Y系列三相异步电机安装标准，

　　用户在做设备选型替换时不需要额外改造电机安装座。从功能特性来看，整套传动结构的齿轮副均做了齿面硬化处理，能适应挤出车间长时间连续作业的工况，齿轮啮合侧隙经过严格控制，传动过程中不会出现明显的回差，保证螺杆转速的稳定性，进而保障挤出制品的截面尺寸一致性；壳体上预留了标准的油位观察孔、注油孔与放油孔，日常维护时不需要拆解设备就能完成润滑油的更换与油位检查，降低产线运维的工作量。在结构细节上，每一级传动轴的支撑都采用了双轴承定位方案，靠近齿轮啮合位置的轴承选用重载滚子轴承，承担径向的传动载荷，轴端位置搭配接触式密封件，避免壳体内部的润滑油渗漏，同时阻挡外部生产环境中的粉尘、物料碎屑进入壳体内部磨损齿轮副。不同于通用型立式或卧式减速器，

　　这套结构的润滑油道直接在壳体铸造时预留成型，齿轮运转过程中带起的润滑油可以通过油道直接输送到各个轴承位置，不需要额外配置强制润滑系统，在满足润滑需求的同时简化了整体结构，降低了设备的故障点。针对挤出机启动时负载大、容易出现过载的情况，这套减速结构的输入轴端可以灵活配置过载保护连接件，当挤出机出现物料卡滞、负载超过设计阈值时，保护件会先行卸力，避免齿轮打齿、轴系变形等严重故障，减少设备故障后的维修成本。从安装适配的角度看，这套结构的整体重心靠近安装端面，安装后不会对挤出机机筒产生额外的偏载力矩，设备运行过程中的振动更小，能有效降低产线的运行噪音，改善车间作业环境。
