蜗轮蜗杆减速驱动组件结构设计

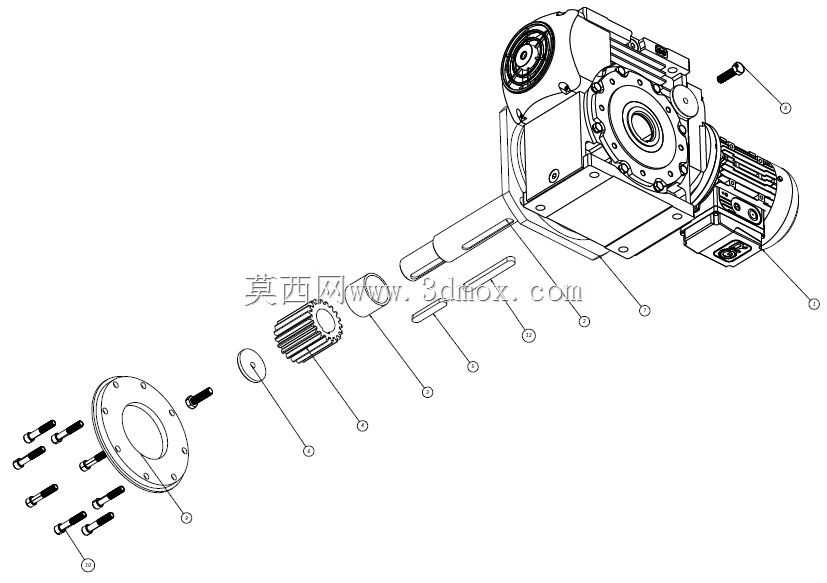

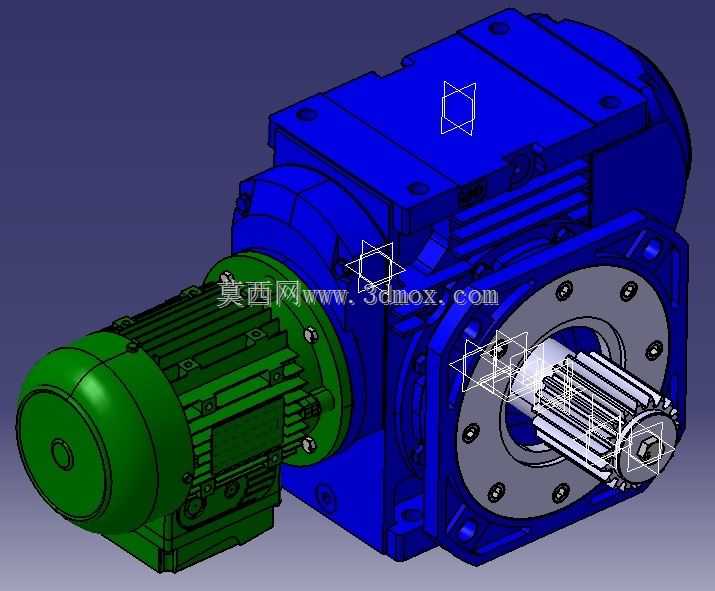

　　这套蜗轮蜗杆减速驱动组件，主要面向需要大减速比、低输出转速、高输出扭矩的工业传动场景，常见于重型输送线、特种试验装置、精密回转工作台这类对传动自锁性有明确要求的设备端。从结构布局来看，驱动端采用卧式安装的异步电机单元，通过法兰直连的方式与蜗轮蜗杆减速箱体对接，省去了额外的联轴器补偿结构，靠箱体输入端的加工止口保证电机轴与蜗杆轴的同轴度，这种直连设计能有效缩短整个驱动单元的轴向安装尺寸，在安装空间局促的设备机架内更易布置。

　　设计阶段优先考虑了蜗轮蜗杆副的啮合特性，蜗杆采用下置式布局，能保证啮合部位始终处于润滑油浴范围内，降低高速运转时的齿面磨损，同时箱体上预留的观察孔与注油、排油接口位置，完全贴合现场设备维护的操作习惯，不用拆解周边管线就能完成润滑油更换与齿面磨损检查。输出端采用法兰式安装接口，带内花键的输出轴直接匹配负载端的连接轴，配合法兰端面上的定位止口，能保证输出端的回转精度，避免连接后出现径向跳动超标的问题。

　　从安装边界来看，整个组件的重心落在减速箱体的安装底座范围内，底座上的四个安装螺栓孔采用对称分布设计，适配不同方向的机架安装需求，不管是水平卧式安装还是垂直侧壁挂载，都能保证螺栓受力均匀，不会出现长期运行后连接松动的问题。电机尾部的散热筋结构完全顺着安装后的气流方向布置，当设备配套冷却风机运行时，气流能顺着散热筋沟槽带走电机运转产生的热量，避免高温环境下电机绕组温升超标。

　　功能特性上，这套减速组件自带反向自锁特性，也就是只能由电机端驱动输出端转动，负载端的反向扭矩无法带动蜗杆回转，这一特性对于需要防止负载倒转的应用场景尤为关键，比如倾斜布置的输送线、带垂直升降负载的试验装置，不用额外加装制动器就能实现位置锁定，简化了整套设备的传动链结构。箱体采用分体式合箱设计，上下箱体通过定位销与螺栓连接，加工时能分别完成蜗杆腔、蜗轮腔的镗削加工，保证轴承安装孔的同轴度与位置精度，后期拆解维护时也不会破坏原有安装精度，更换密封件、轴承等易损件时操作难度更低。

　　在细节设计上，输出轴端的密封采用双唇口骨架油封，能适应多粉尘、少量油污飞溅的工业车间环境，避免外界杂质进入箱体内部污染润滑油，同时防止箱体内的润滑油顺着输出轴渗漏，污染周边的加工工件或试验环境。箱体上的透气塞布置在箱体最高位置，能平衡设备运转升温后箱体内外的气压差，避免内部压力升高导致密封件处出现渗油问题。电机与箱体连接的法兰面采用O型圈密封，防止连接位置出现润滑油渗漏到电机端盖的问题，保护电机轴承不受润滑油侵蚀。

　　实际选型应用时，需要注意输出轴的径向承载能力，这套结构的输出轴承采用圆锥滚子轴承配对安装，能承受较大的径向载荷与一定的轴向载荷，适配齿轮、链轮等直接挂载的传动场景，但如果是带较大轴向力的负载，还需要额外核算轴承的额定动载荷，避免长期运行出现轴承过早失效的问题。安装时要保证减速箱体的安装平面平面度误差控制在合理范围内，避免强行拧紧安装螺栓导致箱体变形，影响内部蜗轮蜗杆副的啮合间隙，导致运转时出现噪音过大、齿面磨损加剧的问题。初次加注润滑油时，要注意油位高度刚好达到油标刻度的中间位置，油位过高会导致运转时搅油损失过大，油温升高过快，油位过低则会导致蜗轮蜗杆副啮合面润滑不足，出现齿面胶合的早期失效问题。
