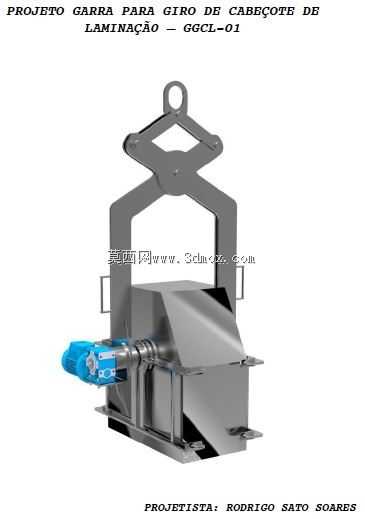

Properzi轧机机架旋转夹持爪结构设计

　　在有色金属连铸连轧生产线上，Properzi连轧机组的机架工位承担着轧件导向、辊系承托以及工位快速换型的核心作用，这款旋转夹持爪正是配套该工位设计的专用执行部件，主要用于轧机机架检修、轧辊更换作业中对轧机机头架的夹持与旋转对位，替代传统人工配合行车的对位方式，大幅缩短换辊停机时长，降低高空对位作业的安全风险。从现场应用场景来看，该夹爪通常悬挂在轧机机架上方的检修行车吊点上，作业时通过顶部的吊环结构与行车吊钩连接，整体可沿轧机轴向的检修轨道平移，当需要更换某一机架的轧辊或调整轧机导卫位置时，夹爪下行至机架机头位置，两侧的夹持臂通过内置的传动机构收拢，卡紧机头架两侧的定位凸台，随后侧置的驱动单元输出扭矩，带动机头架绕轧线轴线完成0-90度的旋转动作，将需要检修的辊系工作面转向操作侧，方便运维人员快速完成轧辊更换、导卫间隙调整等作业，作业完成后反向旋转复位，夹持臂松开即可撤离工位，整个对位过程无需人工反复撬动调整，对位精度可控制在±0.5度范围内，完全满足连轧机组的装配精度要求。

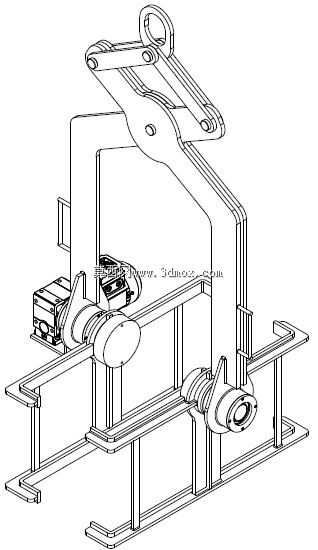

　　从结构设计思路来看，这款夹爪采用了框架式承力结构，主体承力框架采用厚钢板焊接后整体去应力处理，避免长期重载夹持下出现结构变形，顶部的菱形吊耳结构做了圆角过渡处理，吊点中心与夹爪整体重心完全重合，起吊过程中不会出现偏载倾斜，保证夹持对位时的姿态稳定。两侧的夹持臂采用对称布置设计，臂体上设置了与机头架定位凸台匹配的卡槽结构，卡槽内侧加装了可拆卸的耐磨衬板，衬板采用合金工具钢淬火处理，硬度达到HRC58-62，长期夹持摩擦下不会出现压痕或磨损，衬板磨损后可单独快速更换，无需更换整个夹持臂，降低运维备件成本。侧置的驱动单元采用减速电机直连传动的结构，输出端通过花键轴与夹持框架的旋转主轴连接，传动链短、反向间隙小，旋转过程中传动平稳，不会出现卡顿或窜动问题，驱动单元外侧加装了防护壳体，避免轧机现场的氧化皮、乳化液飞溅进入传动部件，延长设备使用寿命。

　　从安装边界与尺寸适配来看，这款夹爪的整体宽度适配Properzi轧机标准机架的机头间距，夹持臂的开合行程覆盖常规Properzi轧机机头架的夹持宽度范围，顶部吊环的孔径适配现场检修行车的吊钩尺寸，旋转主轴的中心高与轧机机头的旋转中心完全匹配，安装时无需额外加工过渡连接件，直接悬挂后即可对位使用。夹爪底部设置了两个对称的定位支脚，当夹爪下行至机架工位时，支脚先落在机架顶部的定位平台上，完成夹爪的初始定位，避免夹持过程中夹爪出现横向窜动，保证夹持卡槽与机头凸台的精准对位。考虑到轧机现场的高温、多粉尘、高湿度工况，夹爪所有铰接位置都加装了防尘密封圈，润滑点采用集中注油设计，运维人员可定期在外部完成润滑保养，无需拆解结构，适配冶金车间的粗放运维条件。在实际使用中，这款夹爪不仅可用于Properzi连轧机组的机架检修作业，也可适配同规格的其他连轧设备机头旋转作业，夹持力可通过驱动单元的输出扭矩调整，避免夹持力过大造成机头架变形，或夹持力不足导致旋转过程中出现滑脱问题，整体结构紧凑，自重控制在合理范围内，不会超出检修行车的额定起重量，同时承力结构经过有限元校核，在1.5倍额定载荷下结构应力远低于材料屈服强度，长期重载作业下不会出现结构失效问题。
