精密线轴锁定执行机构结构设计方案

　　在精密绕线设备、张力控制工位、轴向定位工装这类需要对旋转线轴进行位置锁定的场景中，线轴锁定机构的可靠性直接决定了整线的运行精度与停机维护频率。这套锁定结构的设计初衷，是解决传统顶丝锁紧易损伤轴面、抱闸锁紧响应滞后、卡簧定位无法承受轴向载荷的痛点，从结构原理上兼顾锁紧刚性、拆装便捷性与长期运行的磨损补偿能力。

　　从实际应用场景来看，该结构可适配多类需要轴向锁止的旋转轴系：在精密线材绕制工位，可在绕制节距切换、断线停机时快速锁定线轴位置，避免轴系窜动导致的排线错位；在传感器测试工装中，可作为轴向位置调整后的锁定组件，保证测试过程中探头与被测件的相对位置恒定；在小型精密传动模组里，也可作为行程末端的硬锁定结构，防止负载冲击导致的轴系移位。不同于市面上常见的外露式锁紧结构，这套组件采用全集成式筒体设计，所有锁紧执行元件都内置在筒形壳体内，外部无突出的操作手柄或调节螺钉，可直接嵌入设备的安装腔体内，不会与周边的走线、运动部件产生干涉。

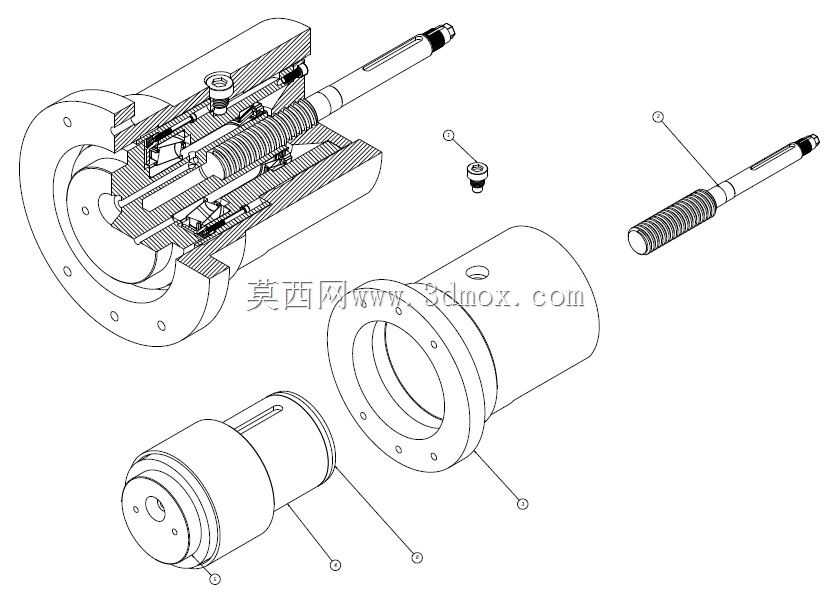

　　设计思路上，整套结构以同轴嵌套为核心布局逻辑：外部为带安装法兰的筒体基座，法兰端面上均布的安装孔可直接通过螺栓固定在设备的立板或安装面上，筒体内腔加工有多级台阶孔，分别容纳弹性锁紧元件、推力传递套与轴向调节组件；穿轴通道贯穿整个筒体中心，可适配对应直径的光轴或带键槽的传动轴，轴体插入后不需要额外加工定位环槽，依靠内部的周向均布锁紧夹块抱紧轴面实现固定。锁紧夹块的接触面做了细牙滚花处理，既可以提升抱紧时的摩擦力，避免轴承受冲击时出现打滑移位，又不会像尖顶顶丝那样在轴表面压出凹痕，方便后期轴系的拆装与位置调整。

　　从安装边界与尺寸适配来看，筒体的外径、法兰安装孔的节圆直径都做了标准化适配，可直接替换同安装尺寸的常规轴套、导向套类零件，不需要对原有设备的安装面做二次加工；轴向长度上充分考虑了安装腔的深度限制，整体结构紧凑，锁紧动作的执行行程控制在毫米级，锁定时不会带动轴系产生额外的轴向窜动，对安装空间的轴向尺寸要求极低。内部的弹性元件采用对称周向布置，锁紧时的抱紧力沿轴的圆周方向均匀分布，不会出现单侧受力导致的轴系偏斜问题，长期运行后如果出现磨损导致锁紧力下降，只需要调整端部的调节螺塞即可补偿磨损量，不需要整体拆解更换内部零件。

　　结构细节上，外露的轴端配套了防尘密封结构，可阻挡车间环境中的金属碎屑、粉尘进入筒体内腔，避免磨损内部的配合面；所有运动配合面都设计了存油槽，装配时填充润滑脂后可实现长期免维护运行，不需要定期加注润滑剂。拆解结构可以看到，整套组件的零件数量控制在极低水平，没有复杂的异形零件，所有结构件都可通过常规的车削、铣削工艺加工完成，加工成本可控，适合批量配套使用。在实际选型匹配时，只需要确认被锁定轴的直径、所需的最大轴向锁紧力、安装法兰的孔位参数三个核心指标，即可直接选用对应规格的组件，不需要做额外的结构改型，能大幅缩短设备的设计与装配周期。不同于电磁锁紧需要配套供电与控制回路、气动锁紧需要配套气源管路，这套纯机械结构的锁定组件不需要额外的动力源，依靠机械结构本身的自锁特性实现锁定，在断电、断气的异常工况下依然能保持锁紧状态，不会出现轴系松脱导致的安全隐患，适配各类对安全冗余有要求的工业应用场景。
