轧机传动配套专用螺杆及平键结构

　　在冶金轧钢生产线的核心传动环节，这类带配套专用键的螺杆属于定制化传动连接件，主要承担轧机辊系调整机构、机架锁紧部位的动力传递与轴向定位功能，区别于普通标准紧固件，其结构尺寸完全匹配对应轧机的安装腔体，无法用市售标准件直接替换。从实际工况来看，轧机运行过程中螺杆需要承受轧制力带来的交变冲击载荷、辊缝调整时的轴向推拉力，以及高温氧化铁皮、乳化液喷淋带来的腐蚀磨损，因此设计阶段对杆部强度、螺纹配合精度、键槽抗剪切性能都有明确的工程要求。

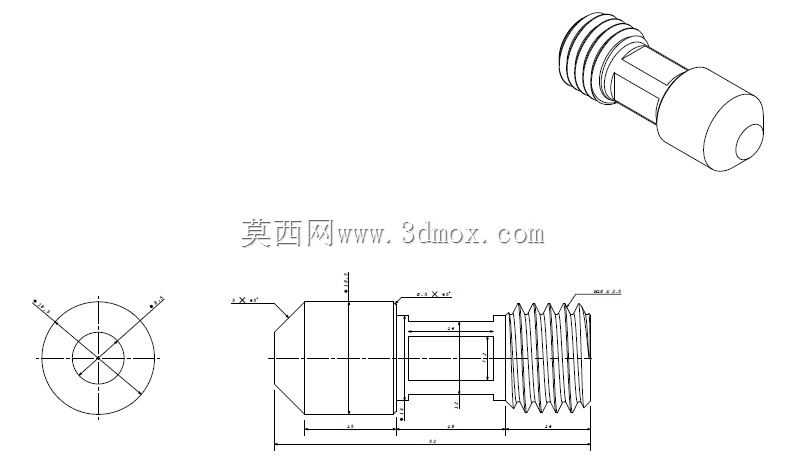

　　设计过程中首先要匹配安装边界：螺杆头部采用圆柱型内六角（或对应端型）结构，适配轧机机架上的沉孔安装空间，避免突出部分干涉轧辊更换时的走行路径；杆部中段为光轴设计，与安装座的导向孔采用H7/g6间隙配合，保证调整动作顺畅无卡滞，同时控制径向窜动量在0.02mm以内，避免辊缝调整时出现偏差影响轧制板材厚度精度；螺纹段采用梯形传动螺纹而非普通连接螺纹，牙型角30°，牙根强度更高，传动效率优于三角螺纹，能够承受频繁正反转带来的磨损，螺纹配合长度根据最大轴向载荷计算，保证螺纹牙的剪切强度满足1.5倍安全系数要求。

　　配套的专用键属于定制平键结构，并非标准GB平键，其宽度、高度以及在螺杆上的键槽深度都经过匹配计算：键槽开设在螺杆光轴段靠近螺纹侧的位置，与传动套的键槽对齐后装入专用键，承担周向扭矩传递功能，避免螺杆与传动套之间出现相对转动，保证辊缝调整时的动作同步性；键的两端采用圆角处理，避免装配时应力集中，键与键槽的配合采用较紧的过渡配合，防止轧机振动工况下键出现窜动脱出。

　　从外形尺寸控制来看，螺杆总长度严格匹配安装腔体的深度，头部厚度适配锁紧扳手的操作空间，螺纹收尾处设计有退刀槽，退刀槽宽度满足螺纹加工刀具的退刀要求，同时槽底圆角做R0.5处理，避免应力集中导致螺杆在交变载荷下从退刀槽位置断裂；杆部表面粗糙度要求Ra1.6，降低与导向孔之间的摩擦阻力，螺纹表面粗糙度Ra3.2，保证传动过程中磨损均匀。

　　实际应用场景中，这类螺杆主要用在热轧、冷轧机组的辊缝调整机构、工作辊锁紧装置、导卫固定部位，每台轧机根据辊系长度不同会配置4-8组同规格螺杆，日常维护时需要重点检查螺纹磨损量、键槽是否出现挤压变形、杆部是否有疲劳裂纹，当螺纹磨损量超过牙厚的10%时就需要更换，避免轧制过程中出现螺杆断裂导致堆钢事故。建模过程中需要重点还原螺纹的牙型细节、键槽的对称度要求、各段轴径的过渡圆角，因为这些细节直接影响后续有限元分析的结果准确性，也能为后续备件加工提供准确的尺寸参考，避免加工出的备件出现装配干涉、强度不足的问题。不同于普通标准件建模，这类定制螺杆的建模需要严格遵循实际加工工艺：先做光轴基体，再绘制螺纹牙型扫描切除，之后加工键槽、退刀槽，最后倒所有工艺圆角，保证模型结构和实际加工出的零件完全一致，方便后续做装配干涉检查、运动仿真验证。
