BMP388精密气压传感器模块结构设计

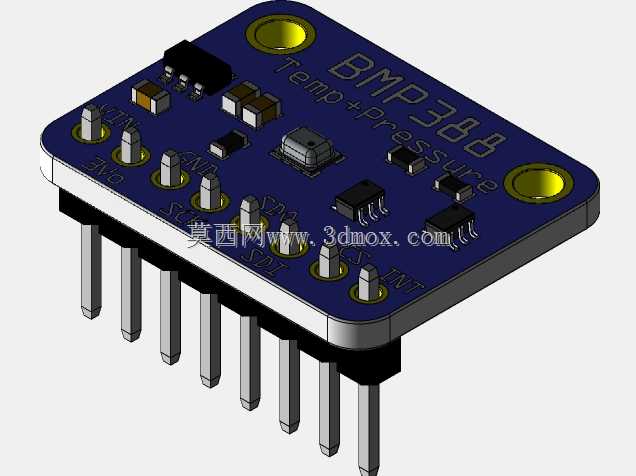

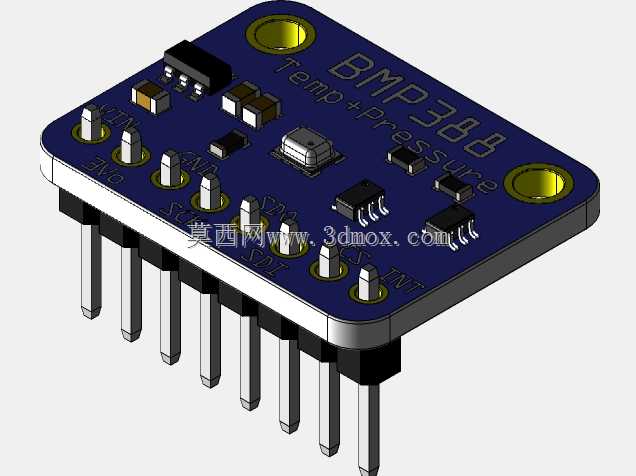

　　这款BMP388温压一体传感模块的结构设计，首先围绕便携穿戴、户外导航、工业环境监测等场景的安装需求展开，在做三维结构设计时，最先敲定的是PCB板的外形边界，板体采用圆角矩形设计，两个对角预留的安装孔位适配M2规格的固定螺丝，可直接通过铜柱固定在小型设备的内部安装位，也可配合排针实现直插式焊接，适配面包板调试与量产设备内的焊接固定两种使用场景。

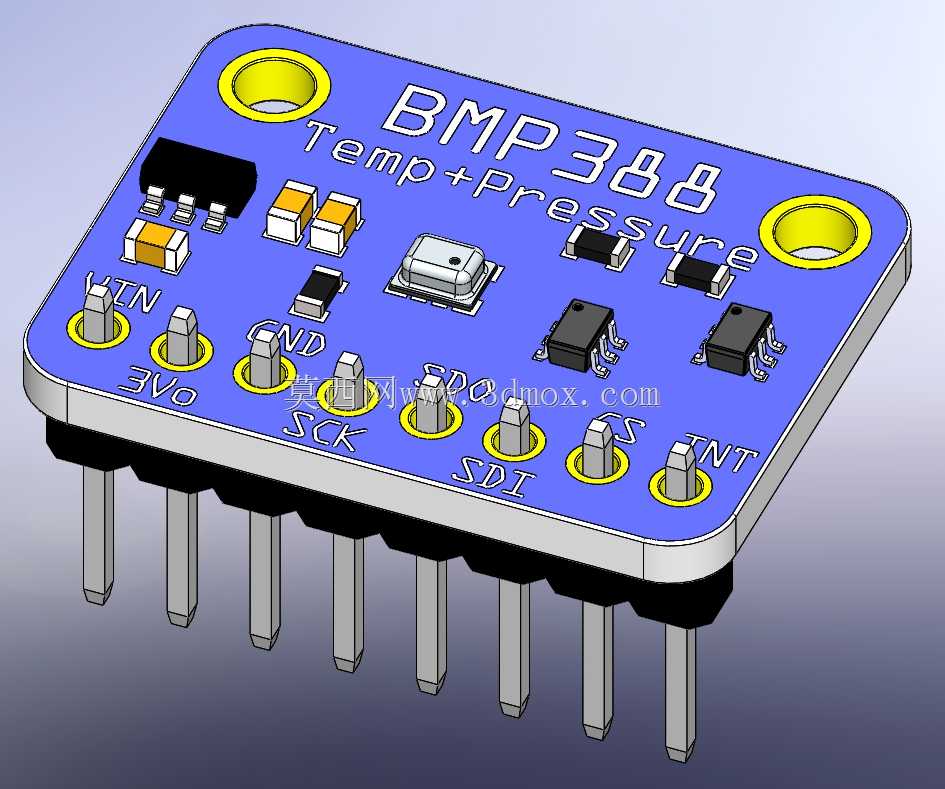

　　从功能布局来看，板载核心的BMP388传感芯片放置在板体中部偏上的位置，避开排针焊接区域的应力传导路径，防止焊接时的热应力与机械应力损伤传感芯片的MEMS敏感结构。芯片周边的阻容件按照信号流向排布，电源输入路径上的滤波电容尽可能靠近芯片的电源引脚，缩短高频干扰的传导路径，信号引脚的上拉电阻紧邻对应排针引脚，减少信号走线的长度，降低SPI/I2C通讯过程中的信号反射问题。板上丝印清晰标注了每个引脚的功能定义，包括电源输入、接地、SPI通讯的时钟、数据输入输出、中断引脚等，调试时无需额外查阅手册即可快速完成接线。

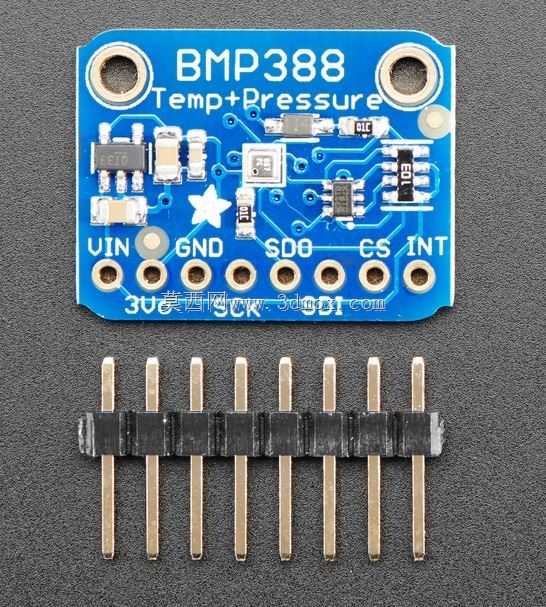

　　排针采用标准2.54mm间距的直插排针，单排8Pin的布局兼容市面上绝大多数通用传感扩展板的接口定义，排针伸出PCB板底部的长度控制在7mm左右，既可以保证插入标准面包板后的接触可靠性，也不会因为伸出过长导致在紧凑设备内部占用过多垂直空间。板体边缘的两个安装孔做了金属化包边处理，螺丝锁紧时不会出现PCB基材分层的问题，安装孔中心到板边的距离预留了3mm的安全距离，避免螺丝头与板上的元器件发生干涉。

　　实际应用中，这款模块可直接集成在手持GPS设备内，通过实时获取大气压力数据换算海拔高度，提升户外定位的高程精度；也可部署在小型气象监测节点中，连续采集环境温度与气压数据，为局地气象预判提供基础参数；在无人机飞控系统中，该模块的气压数据可配合GPS实现定高飞行，弥补卫星信号在低空环境下高程数据波动大的缺陷。设计过程中针对模块的安装兼容性做了多轮验证，板体总厚度控制在1.6mm标准PCB厚度，加上排针与顶部元器件的总高度不超过12mm，可嵌入到内部空间非常紧凑的可穿戴设备中，不会挤占电池与主控板的安装空间。

　　元器件布局时特意将电源稳压芯片放置在板体的左上角位置，远离核心传感芯片，避免稳压芯片工作时的发热传导到BMP388芯片上，影响温度测量与气压测量的精度。板上预留的ESD保护器件紧邻信号输入引脚，可泄放接线过程中产生的静电，避免静电击穿核心传感芯片，提升模块在复杂使用环境下的可靠性。丝印层除了引脚定义外，还标注了模块的核心功能“Temp+Pressure”，在多模块混装的调试场景下可快速识别模块类型，减少接线错误的概率。

　　从安装边界来看，模块的最大外形尺寸控制在22mm14mm范围内，两个安装孔的中心距为18mm，设计配套固定结构时，只要在安装面上预留对应孔位与24mm16mm的无干涉平面，即可完成模块的固定，不需要额外设计复杂的定位结构。排针的引脚顺序按照通用传感模块的惯例排布，VIN、GND引脚位于排针的最外侧，可降低电源反接时对周边电路的影响，3Vo引脚输出稳压后的3.3V电源，可直接为周边小功率传感器件供电，简化外围电路的设计。
