带安装法兰的线轴导向支撑结构

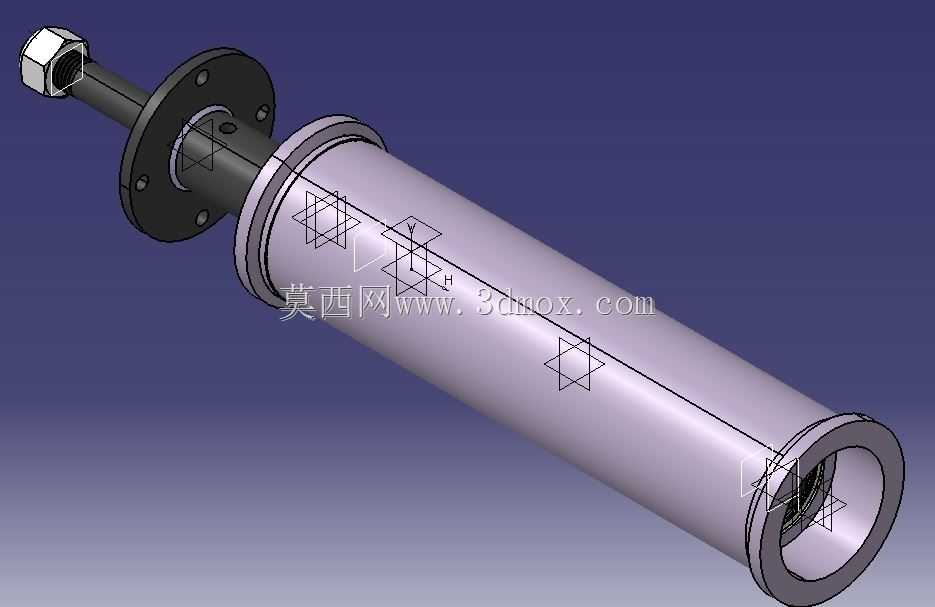

　　在各类需要精准线位移传递、线缆或轴件直线导向的传感检测场景中，这类带法兰安装座的线轴导向结构是保障检测精度的核心配套部件，常见于接触式位移传感单元、拉线式编码检测装置、精密进给位置反馈机构中，承担着运动轴件的径向约束、直线运动导向、安装基准定位的多重作用，避免运动过程中轴件出现径向窜动、偏摆，进而导致检测信号失真、运动卡滞等问题。从结构设计逻辑来看，该导向组件采用了分体式装配思路，主体为长筒型外壳结构，一端集成带安装孔的圆形法兰盘，法兰盘上均布的通孔用于将整个组件固定在设备安装面板上，安装时法兰端面与设备面板贴合，可保证整个导向筒的轴线与被测运动方向保持平行，安装法兰的厚度经过校核，既能够承受轴件往复运动带来的轴向冲击载荷，

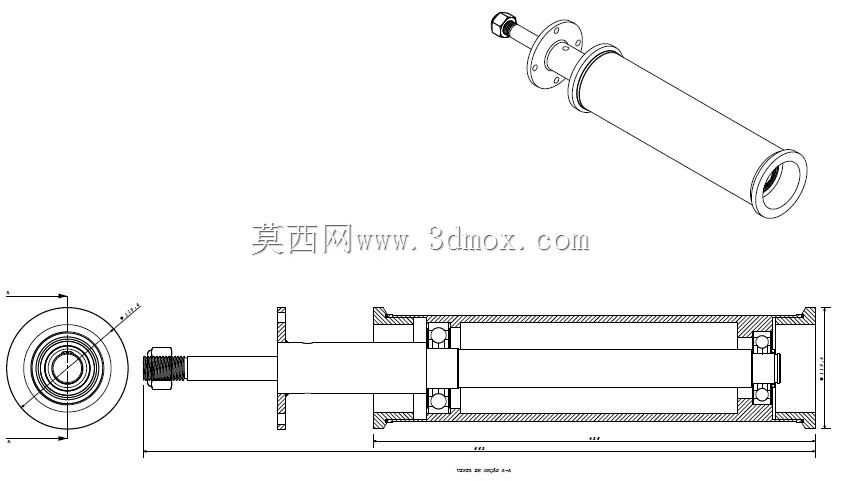

　　也不会占用过多的设备内部安装空间。筒身内部设置有两处轴承安装位，采用深沟球轴承作为运动支撑件，轴承内圈与运动轴件过盈配合，外圈与筒身内壁的轴承位过渡配合，两端轴承的间距经过合理设计，能够为运动轴提供足够的支撑跨距，大幅降低轴件伸出端的挠度，即使轴件承受一定的径向偏载，也能保持顺畅的直线运动，不会出现卡滞问题。轴件的伸出端加工有外螺纹，配套锁紧螺母结构，可用于连接被测运动部件或者触发端头，螺纹段的长度预留了足够的调节余量，能够适配不同安装距离下的连接需求，轴件的另一端设置有限位结构，避免轴件在往复运动过程中从筒身内部脱出，同时筒身尾端设置有内孔倒角，既方便装配时轴承的压入，也能避免轴件运动到极限位置时出现硬碰撞损伤。从安装边界来看，

　　整个组件的径向最大尺寸为法兰盘外径，安装时需要在设备面板上开设与筒身外径匹配的过孔，法兰盘上的安装孔中心圆直径为固定值，选型时可直接匹配对应规格的安装螺栓，无需额外加工适配结构；组件的轴向总长度为固定尺寸，安装时需要预留足够的轴向空间，保证轴件全行程运动时不会与设备内部其他部件发生干涉，轴件的最大伸出长度经过行程校核，能够覆盖常规传感检测场景下的位移量程需求。在实际应用中，这类导向结构的精度直接影响传感检测的重复性误差，因此设计时对筒身内壁轴承位的同轴度、法兰安装端面与筒身轴线的垂直度都提出了较高的形位公差要求，装配后轴件的径向跳动量控制在极小范围内，能够满足高精度位移检测场景的使用要求。同时筒身采用金属材质加工，

　　具备足够的结构刚性，在工业现场存在振动、温变的环境下，也不会出现结构变形导致的导向精度下降问题，内部轴承采用预压装配方式，消除了轴承的轴向游隙，进一步提升了运动的平顺性，避免轴件往复运动时出现回程间隙，保障位置反馈信号的准确性。不同于普通的光轴导向套结构，这种集成双轴承支撑、法兰安装座的一体化导向组件，不需要用户自行设计轴承座、加工安装基准，可直接作为标准件集成到传感检测单元中，大幅减少了设计与装配的工作量，同时统一的加工精度也能保证不同批次产品的性能一致性，适合在批量生产的传感设备、自动化检测工位中使用。在维护层面，这种结构的拆装较为便捷，拆下法兰端的固定螺栓即可将整个组件从设备上取下，两端的轴承位设置有挡圈槽，采用孔用弹性挡圈对轴承进行轴向固定，需要更换磨损轴承时，拆下挡圈即可将轴承从筒身内压出，维护成本较低，适合长期在工业环境下连续运行的设备使用。
