特定工况用筒管旋转执行机构设计

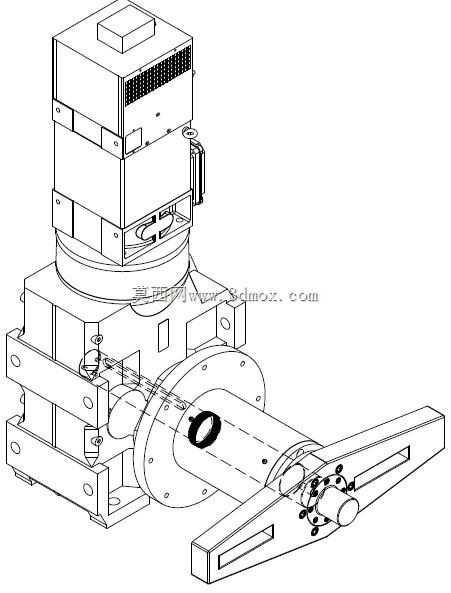

　　这套筒管旋转执行结构，最初是针对管状工件的周向作业需求开发的，在管材表面检测、环向涂覆、精密绕线、管件焊缝扫查这类需要工件持续回转配合的工位上，能直接替代人工持件回转的低效操作，也能适配自动化产线的节拍要求，和传感检测单元配合时可实现周向全位置的数据采集，不会出现人工转动时的转速不均、角度偏差导致的检测漏点问题。从结构布局来看，整套机构分为上部驱动单元、中部回转支撑座、下部夹持执行端三个核心模块，上部的驱动模块采用集成式安装结构，动力输出端和回转座直连，省去了额外的同步带、齿轮传动环节，能减少传动间隙带来的回转角度误差，驱动模块外壳预留了散热通槽，长时间连续运行时不会出现动力单元过热降扭的问题，

　　侧面预留的接线接口可直接对接产线的控制回路，不需要额外做走线防护改造。中部的支撑座采用分体式锁紧结构，底座上的安装孔位做了长圆孔设计，安装时可根据现场机架的安装基准做小范围的位置调整，不需要重新加工安装孔，支撑座内部的回转轴承采用背对背安装方式，可同时承受径向载荷和夹持端带来的倾覆力矩，当夹持的筒管工件存在一定偏心量时，也能保证回转过程平稳无卡顿，不会出现轴承偏磨导致的寿命骤降问题。下部的夹持端采用叉式双支撑结构，和常规的三爪卡盘夹持不同，这种结构可适配带法兰边的筒管工件，夹持时通过端面的定位销和工件法兰孔配合实现周向定位，夹紧力作用在法兰端面而非筒管外壁，不会对薄壁筒管的管壁造成夹伤变形，夹持端的中心设置了通孔，可允许杆状检测头、

　　涂覆喷头从中心穿过，实现筒管内壁的同步作业，拓展了机构的适用场景。设计过程中首先核算了夹持端的最大回转半径，确保在配套常用规格筒管时，回转范围内不会和周边的检测架、防护栏产生干涉，安装基准面到底座最下端的距离做了严格控制，可直接安装在现有产线的标准型材机架上，不需要额外加高支撑台；驱动单元的输出扭矩按照最大夹持工件重量的1.5倍做冗余设计，即使工件上附带外接的管线、接头等附加载荷，也能保证回转启停时无冲击、不丢转。在实际应用场景中，这类机构常和视觉传感器、超声检测探头搭配使用，当筒管被夹持后，驱动单元按照设定的转速匀速回转，传感单元可固定在某一位置完成整圈的扫查作业，也可搭配直线导轨实现螺旋线轨迹的检测或涂覆作业；

　　针对有洁净要求的作业场景，整个机构的外露部件都做了无死角结构设计，没有容易积尘的凹槽缝隙，日常清洁维护时可直接擦拭，不会残留加工碎屑或涂覆原料。结构建模时对所有配合面做了公差匹配，回转支撑和底座的配合采用H7/k6的过渡配合，既保证安装时的同轴度要求，也方便后期维护时的拆卸更换，夹持端的定位销位置做了参数化设计，更换不同规格的筒管时，只需要调整定位销的安装孔位就能快速适配，不需要更换整个夹持端部件，能减少产线换型的时间成本。整套机构的重量分布做了优化，重心落在回转支撑的中心轴线上，高速回转时不会产生额外的离心振动，不需要额外做动平衡调试就能满足一般工业场景的使用精度要求，对于有更高回转精度要求的场景，也可在支撑座端加装角度编码器，实现闭环的回转角度控制，满足高精度分度作业的需求。
