滚压机专用金属轮轴结构设计

　　在滚压加工设备的核心传动链路里，这类轮轴是承担扭矩传递、滚轮定位的核心受力零件，日常应用场景覆盖金属型材滚压成型、薄壁件表面滚压强化、螺纹滚压加工等工序，直接决定滚压作业的加工精度与设备运行稳定性。从实际工况来看，这类轮轴长期承受交变弯曲应力与周期性扭转载荷，滚压作业时滚轮施加的径向挤压力会直接作用在轴身的定位轴肩位置，因此设计阶段首先要明确轴系的受力边界，避免运行过程中出现轴身挠曲变形导致的滚压纹路不均、工件尺寸超差问题。

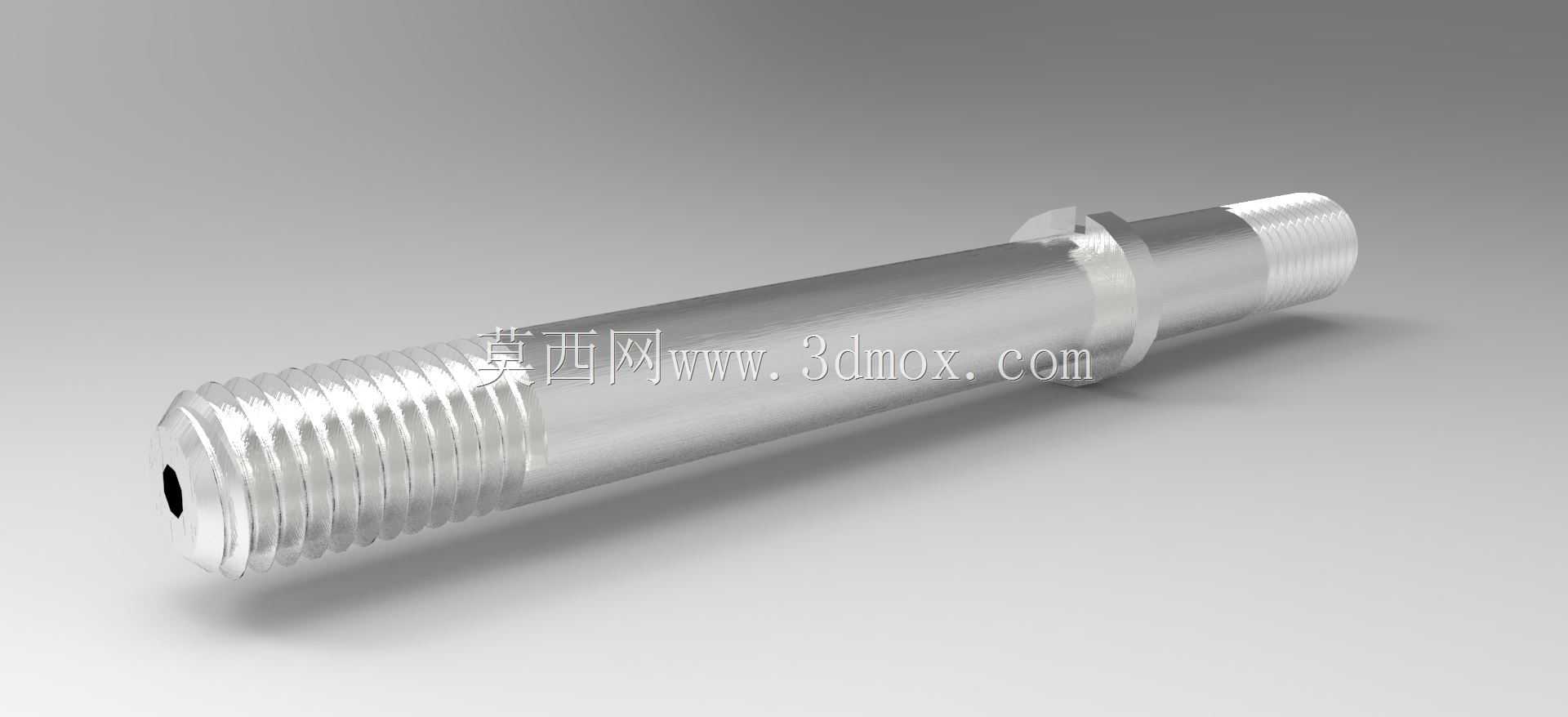

　　从结构设计思路来看，该轴采用阶梯轴的经典布局，两端设置外螺纹段用于锁紧固定滚轮与轴承组件，轴身中间的凸肩是核心定位基准面，安装时凸肩的两个端面分别抵靠轴承内圈与滚轮端面，实现轴向位置的精准限位，不需要额外加装定位套就能保证滚轮的轴向窜动量控制在极小范围内，减少装配环节的累积误差。轴端的中心小孔是工艺孔，既可以用于磨加工工序的顶尖定位，保证各段轴颈的同轴度要求，也可以在设备维护时作为注油孔，向配合面注入润滑脂减少配合面的微动磨损。

　　外形尺寸与安装边界方面，设计时需要严格匹配对应型号滚压机的安装腔体尺寸，两端螺纹段的公称直径要和锁紧螺母的规格适配，轴身各段配合面的公差需要根据配合性质选择：与滚动轴承配合的轴颈采用k6公差带，保证轴承内圈的固定可靠性；与滚轮内孔配合的轴段采用h7公差带，兼顾装配便利性与传动同轴度；定位轴肩的高度需要满足轴承安装的定位尺寸要求，同时要预留拆卸空间，避免后期维护时无法顺利拆下轴承。轴身的过渡圆角需要严格控制，不能出现尖角结构，从根源上减少应力集中问题，避免交变载荷下圆角位置萌生疲劳裂纹，延长轴的使用寿命。

　　实际选型适配时，需要结合滚压设备的最大加工载荷核算轴的最小轴径，材料一般选用中碳合金钢经调质处理，表面配合位置做高频淬火提升耐磨性，保证长期运行后轴颈不会因为磨损出现间隙，导致滚轮跳动。这类轮轴的安装精度直接影响滚压加工的表面质量，装配时需要保证两端轴颈的径向圆跳动不超过0.02mm，定位轴肩的端面圆跳动不超过0.015mm，避免滚轮倾斜导致工件表面出现锥度或者波纹度超差的问题。在滚压小直径薄壁管件的场景下，这类轴的刚性尤为重要，如果轴身刚性不足，滚压过程中轴的挠曲会让滚轮的压紧力出现波动，直接导致管件的圆度超差，因此设计阶段会通过有限元仿真核算轴的最大挠度，确保在额定载荷下挠度值不超过许用范围。另外轴两端的螺纹段在设计时会预留退刀槽，保证螺纹加工的完整性，同时退刀槽的圆角也做了钝化处理，避免应力集中。日常维护中，这类轴需要定期检查配合面的磨损情况，一旦发现轴颈磨损量超过0.05mm就需要及时更换或者修复，避免影响整台设备的加工精度。
