工业设备外置防护壳体结构设计方案

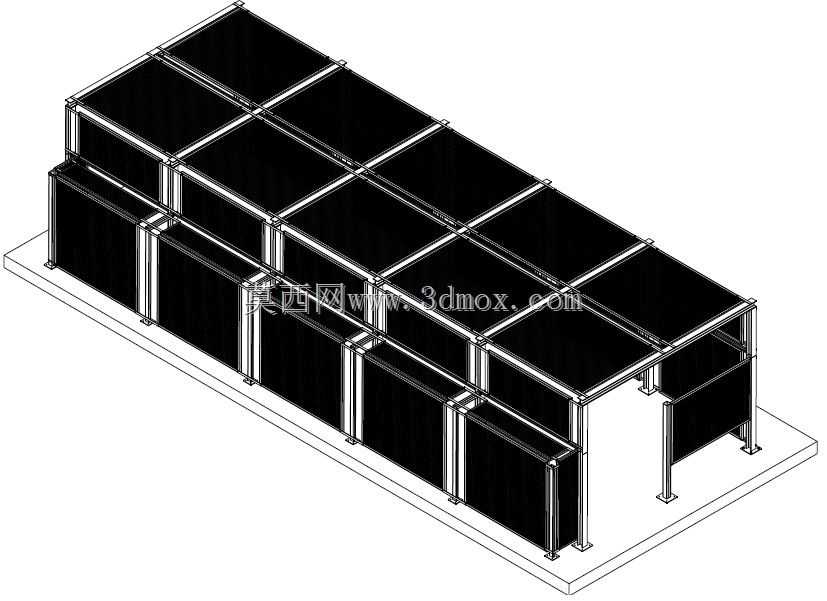

　　这套外置防护结构主要面向工业现场传感类设备的外围防护需求，在车间多尘、存在偶发飞溅物、人员走动频繁的作业场景下，能够为内置的传感检测单元提供可靠的物理隔离，避免外界杂物直接磕碰检测元件，同时不干扰传感单元的正常信号采集。从结构组成来看，整套防护采用框架加面板的组合形式，主框架采用标准型材拼接成型，相邻型材的连接节点做了内嵌式角件固定设计，节点处预留了足够的安装操作空间，现场装配时不需要额外制作专用工装，普通内六角工具即可完成整体框架的组装。面板部分根据防护区域的功能差异做了区分：正对传感检测方向的区域采用网格通透结构，网格的开孔尺寸经过匹配计算，既可以阻挡直径5mm以上的固体飞溅物侵入防护内部，又不会对传感信号的传输造成遮挡衰减；非检测方向的区域采用整块密封钣金面板，面板边缘做了折弯翻边处理，翻边与框架型材的贴合面预留了密封胶条的安装槽位，装配后可以阻挡车间内的浮尘、切削液飞沫从侧边缝隙进入防护内部。

　　在设计思路上，整套结构优先考虑了现场维护的便捷性，防护壳体的其中一侧面板设计为快拆结构，不需要完全拆解整体框架，仅需松开侧边的两颗快拆螺钉即可取下该侧面板，方便运维人员直接对内部的传感单元进行校准、接线或者更换操作，大幅缩短现场维护的停机时间。框架的底部设计了可调式安装支脚，支脚的调节行程为50mm，可以适配现场安装地面存在的不平整误差，保证防护壳体安装后整体处于水平状态，避免因安装倾斜导致内部传感单元的检测基准出现偏移。针对不同规格的传感单元安装需求，框架内部预留了通用安装孔位矩阵，孔位间距按照25mm的模数排布，可以适配不同安装尺寸的传感组件固定，不需要在现场二次钻孔加工，降低现场安装的作业难度。

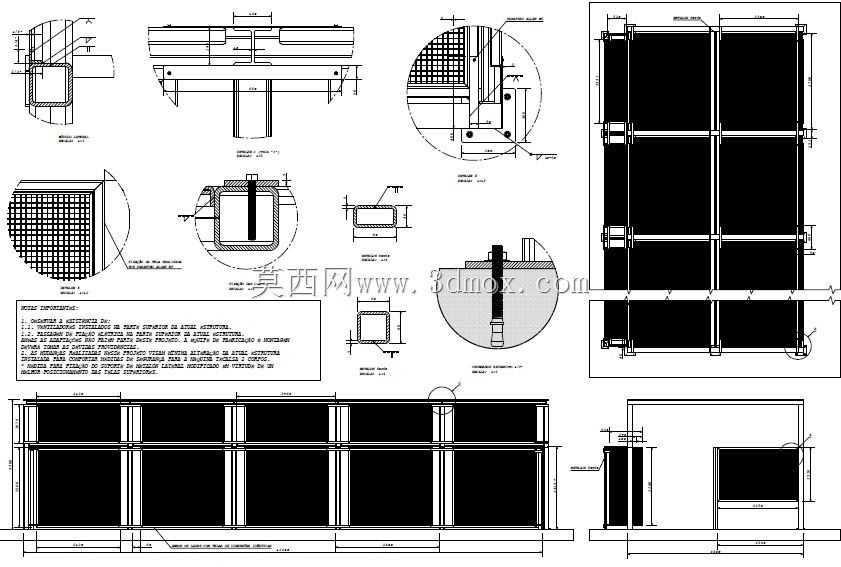

　　从安装边界尺寸来看，整套防护结构的整体宽度可根据内置设备的尺寸做模块化拓展，单段标准模块的宽度为600mm，高度为1200mm，深度为400mm，多段模块之间通过侧边的连接法兰可以实现横向拼接，满足多组传感单元并排布置的防护需求。防护结构的顶部做了向内倾斜的导水檐设计，即使在车间顶部存在冷凝水滴落的场景下，水滴也会顺着导水檐流向防护结构的后侧排出，不会从顶部缝隙渗入内部。在结构强度校核方面，框架型材的壁厚选用2mm的冷轧钢材质，经过受力仿真验证，在侧面承受100N的水平冲击力时，框架的最大变形量不超过0.2mm，不会出现变形触碰内部传感元件的情况。网格面板的丝径选用1.5mm的不锈钢材质，网格开孔率控制在65%以上，在保证结构抗冲击能力的同时，尽可能降低对信号传输的影响。所有钣金件的边缘都做了钝化倒圆角处理，避免安装和维护过程中尖锐边角划伤作业人员，符合工业设备的安全设计规范。

　　实际应用中，这类防护结构除了适配传感类设备的防护需求，也可以用于车间内小型精密检测单元、现场仪表的外置防护，能够在不改动原有设备安装基础的前提下，直接加装在设备外围，快速提升现场设备的抗干扰能力。结构的所有连接部件都采用标准件，后期维护更换配件时不需要定制特殊零件，降低全生命周期的维护成本。在细节处理上，防护壳体的接地端子直接设置在主框架的底部侧边，接线位置距离安装地面高度为150mm，方便现场做接地连接，避免静电积累对内部传感元件的信号精度造成影响。面板与框架之间的密封胶条选用耐油橡胶材质，可以耐受车间内常见的切削液、润滑油的轻微腐蚀，长期使用不会出现胶条硬化开裂的问题，保证密封防护效果的持久性。
