叉车配套方形方管焊接承载支架结构

　　在厂内物流周转、仓储货物堆垛、车间工位间物料转运的场景里，叉车属具的承载可靠性直接决定了作业安全与转运效率，这款方形框架式承载支架，是配套叉车使用的负载承载结构，主要用于托举、承载规整托盘类货物，或是作为定制化属具的安装基底，替代原有货叉实现大尺寸平面物料的平稳托举，避免长尺寸、大平面工件在转运过程中出现局部受力变形、重心偏移滑落的问题。

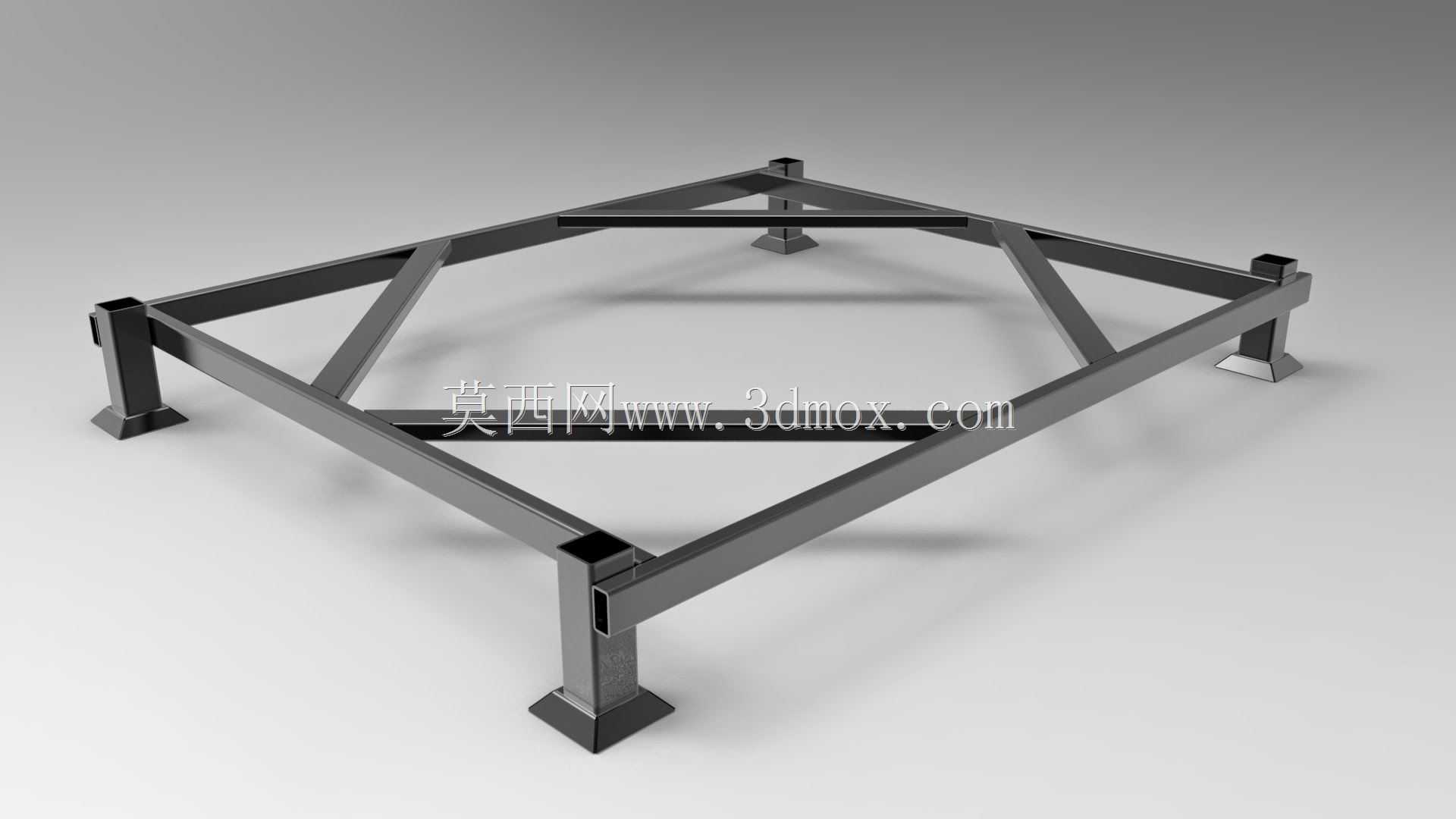

　　从结构设计逻辑来看，整个支架采用标准方形钢管作为主承载构件，摒弃了整块板材铣削成型的高成本方案，通过型材焊接拼接形成封闭框架结构，在保证整体结构刚性的前提下，大幅降低了构件自身重量，减少叉车属具端的无效负载，提升叉车额定有效载荷的利用率。框架的主横梁采用大截面方管沿长度方向通长布置，承担主要的弯曲载荷，斜向布置的加强撑杆连接主横梁与侧边纵梁，形成多个三角形稳定受力单元，分散集中载荷带来的局部应力，避免框架在重载下出现对角线方向的扭曲变形，哪怕是承载偏置的货物，也能通过斜撑的力传导将载荷均匀分配到四个支撑脚位置。

　　四个支撑脚的设计充分考虑了与叉车属具安装位的匹配性，每个支脚底部都设置了带定位凸台的安装座，安装座的平面度公差控制在0.2mm以内，保证支架与叉车安装面完全贴合，避免安装后出现虚位导致的作业晃动；支脚与主框架的连接位置采用满焊工艺，焊脚高度根据型材壁厚匹配设置，焊接后对焊道进行打磨应力释放处理，减少焊接残余应力带来的长期使用变形问题。框架的整体外形尺寸适配标准1200mm*1000mm工业托盘的承载边界，框架上表面没有突出的棱角结构，所有型材端面都做了封板焊接处理，避免尖锐边角刮伤货物表面或是划伤作业人员，支脚的高度预留了标准货叉的插入空间，也可以根据不同型号叉车的属具安装高度做适配调整，安装时只需要将四个支脚的安装座与叉车前端的属具安装板对齐，穿入固定螺栓锁紧即可完成装配，不需要对叉车原有结构做额外改装。

　　在实际使用场景中，这款支架除了直接承载托盘货物，还可以在其表面加装滚轮、定位挡块、夹紧机构等配件，拓展成特定物料的专用承载属具，比如承载玻璃板材、大型钣金件、整垛周转箱等对承载平面度有要求的物料，相比普通双货叉的线接触承载，框架式结构的面接触承载可以大幅降低货物底部的局部压强，避免软质包装、薄壁工件被货叉硌伤变形。设计过程中针对常见的额定3吨叉车使用场景做了受力校核，主横梁的挠度在满载工况下控制在1/1000以内，保证长期重载使用不会出现不可逆的下弯变形，框架的对角线尺寸公差控制在±1mm以内，避免安装后出现偏载导致的一侧支脚受力过大问题。

　　从工艺实现角度来说，整个支架的所有构件都采用市场通用的标准方管型材，下料采用激光切割保证尺寸精度，焊接采用工装夹具定位，保证每个支架的安装孔位、外形尺寸一致性，后期维护更换构件时不需要做额外的配钻、修配工作，直接替换同规格型材即可完成维修，降低了使用方的后期维护成本。表面处理采用喷塑工艺，相比普通喷漆的耐磨性能更好，在日常与托盘、货物的摩擦接触中不容易出现掉漆锈蚀问题，适应车间、仓储区域多粉尘、偶尔有油污溅落的使用环境，日常清理只需要用抹布擦拭即可保持表面整洁，不会因为污渍残留影响货物放置的平稳性。
