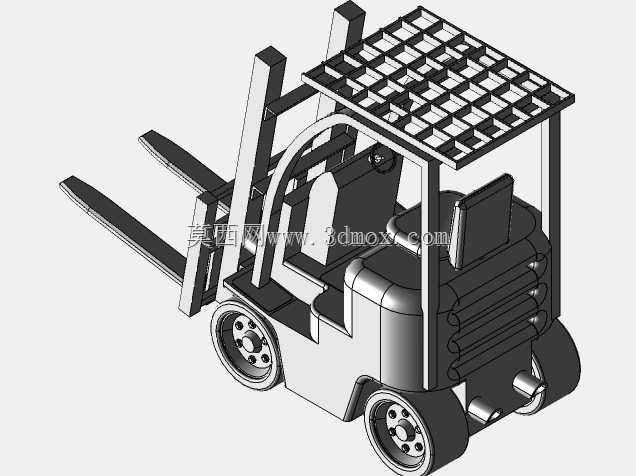

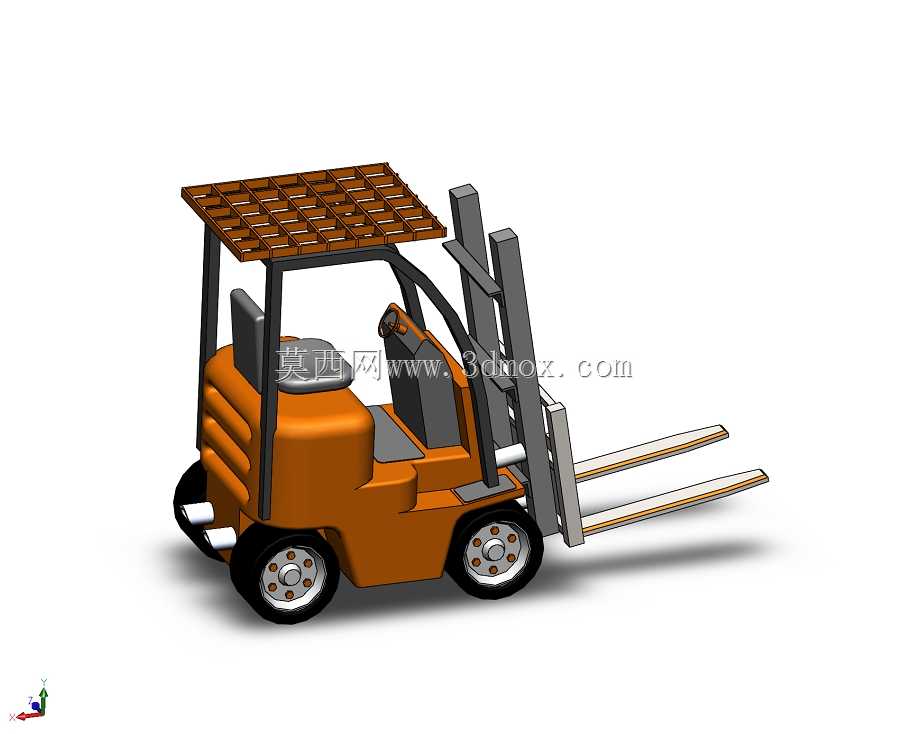

内燃平衡重式仓储搬运叉车结构设计

　　这款平衡重式内燃叉车的三维结构设计，核心围绕厂区内部短距离托盘货物转运场景展开，覆盖生产车间工序间物料周转、仓储库区货架上下货、装卸货月台车辆接驳等高频作业工况，适配常规1-3吨级托盘载荷的搬运堆垛需求，是离散制造厂区、流通仓储节点最常用的场内机动搬运装备。从功能实现逻辑来看，整车采用经典的后部配重平衡布局，将动力单元、配重块集中布置在车体尾部，抵消前部货叉承载时产生的倾覆力矩，无需额外支撑腿即可完成作业，适配无底部空隙的密闭托盘、非标工装载具的叉取需求，相比前移式叉车对作业场地的托盘适配性更强。设计过程中优先梳理了作业边界约束：常规厂区通道宽度适配2.8米以上的作业通道，最小转弯半径控制在2.4米以内，可满足标准1.

　　2米×1米托盘在常规通道内的90度堆垛转向需求；货叉起升高度覆盖常规3米级仓储货架的二层作业需求，门架采用两级嵌套结构，回落时总高度控制在2.1米以内，可顺利通过厂区2.2米净高的防火门、车间夹层通道。外形尺寸的设定完全贴合场内作业的实际限制，车体总宽度控制在1.1米，可适配厂区内1.2米宽度的人行通道临时通行需求，轴距设定为1.4米，兼顾行驶稳定性与转向灵活性；护顶架采用栅格结构设计，既满足高处坠物防护的安全要求，又不会遮挡驾驶员向上观察货叉起升位置的视线，栅格间隙控制在30mm以内，可阻挡直径40mm以上的坠物，符合场内机动车辆的安全防护规范。行走系统采用后轮转向布局，转向桥布置在车体尾部，转向角度可达75度，

　　配合小轴距设计实现极小转弯半径，前轮作为驱动轮采用大直径实心橡胶轮胎，适配厂区硬化水泥路面、沥青路面的行驶需求，轮胎花纹采用块状耐磨设计，可耐受车间地面常见的铁屑、焊渣等硬质杂物的磨损，同时避免充气轮胎在厂区内被尖锐物扎破导致的停机故障。动力舱布置在车体中部座椅下方，预留了内燃动力单元的安装空间，散热风道从车体侧部格栅进风、尾部排风，避免作业时散热气流吹向驾驶员作业区域，同时舱体预留了日常维护的开盖空间，可直接掀开座椅完成机油检查、滤芯更换、电瓶维护等日常保养操作，无需拆解额外覆盖件。门架系统采用槽钢焊接的嵌套结构，起升油缸布置在门架两侧中部，避免遮挡驾驶员前方观察货叉的视线，货叉采用挂钩式安装结构，可根据托盘规格调整叉齿间距，适配不同尺寸的载具；货叉架背部设置了挡货架，采用圆钢焊接的栅格结构，可防止货物向后滑移撞击驾驶员，挡货架高度1.1米，可阻挡高度1.2米以内的货物倾覆。操作区域的布局完全符合人机工程要求，座椅采用可前后调节的减震结构，适配不同身高操作人员的操作姿态，操作手柄集中布置在座椅右侧，包含起升、下降、前倾、后倾四个基本动作的操纵杆，踏板布局采用常规车辆的离合、制动、油门布置，降低操作人员的学习成本；仪表盘布置在方向盘前方，可实时显示车速、油量、水温、故障报警等运行参数，方向盘采用小直径设计，减少转向操作的动作幅度。液压系统的管路布置沿门架立柱内侧走线，采用硬管加软管的组合布局，硬管沿结构件固定避免行驶过程中晃动磨损，

　　软管预留足够的弯曲余量适配门架起升、倾斜时的位移需求，管路接头全部采用标准密封结构，降低后期维护的备件成本。整车的覆盖件采用冲压成型的薄钢板结构，既实现外形的规整防护，又方便磕碰损坏后的单独更换，车体前部设置了一体式前灯，兼顾作业照明与行驶示廓功能，尾部设置了倒车蜂鸣器与警示灯，满足厂区内作业的安全警示要求。在建模过程中，所有结构件的装配间隙都预留了实际生产的公差余量，覆盖件与车架的安装间隙控制在3mm，运动部件之间的干涉距离预留10mm以上的安全余量，避免实际生产装配时出现干涉问题；所有铰接位置都预留了轴承、衬套的安装空间，可直接导入工程图模块生成生产用加工图纸，也可导入仿真模块完成满载工况下的应力校核、门架起升过程的运动干涉检查、整车稳定性的倾覆力矩验算等工作，为后续的样机试制、结构优化提供完整的三维数模基础。
