多抽斗式工业储物柜体结构设计

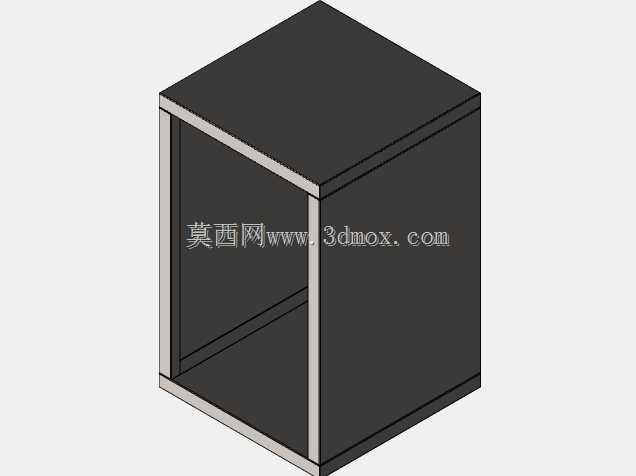

　　这款多抽斗式储物柜体的三维结构，最初是针对车间工位旁零散工装、小型检测辅具的就近收纳需求做的方案，在做结构排布的时候，首先考虑的是一线操作员工取放物品的动作半径——站在柜体正前方时，最上层抽斗的拉手高度控制在1.4米以内，最下层抽斗的底部离地预留100mm的防潮间隙，避免日常地面清洁的水渍、积尘侵入抽斗内部。整体外框采用1.2mm厚的冷轧钢板折弯成型，所有折弯边都做了R2的圆角处理，既消除钣金锐边的安全隐患，也能提升板件拼接处的结构刚度，外框的四个竖向立柱内侧预留了2mm的调节余量，用来适配抽斗导轨的安装公差，避免批量生产时因为板件折弯角度偏差导致抽斗卡滞。

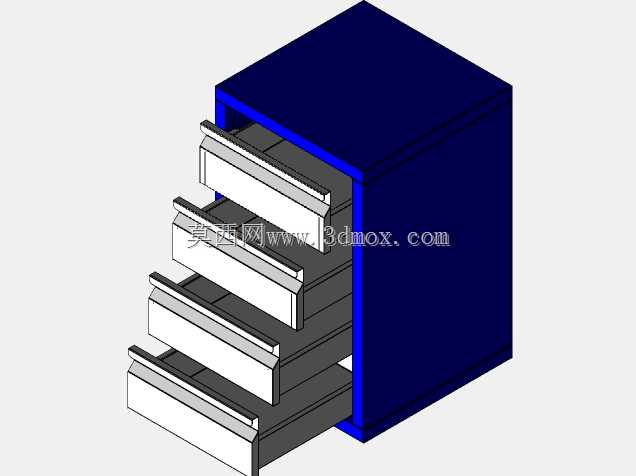

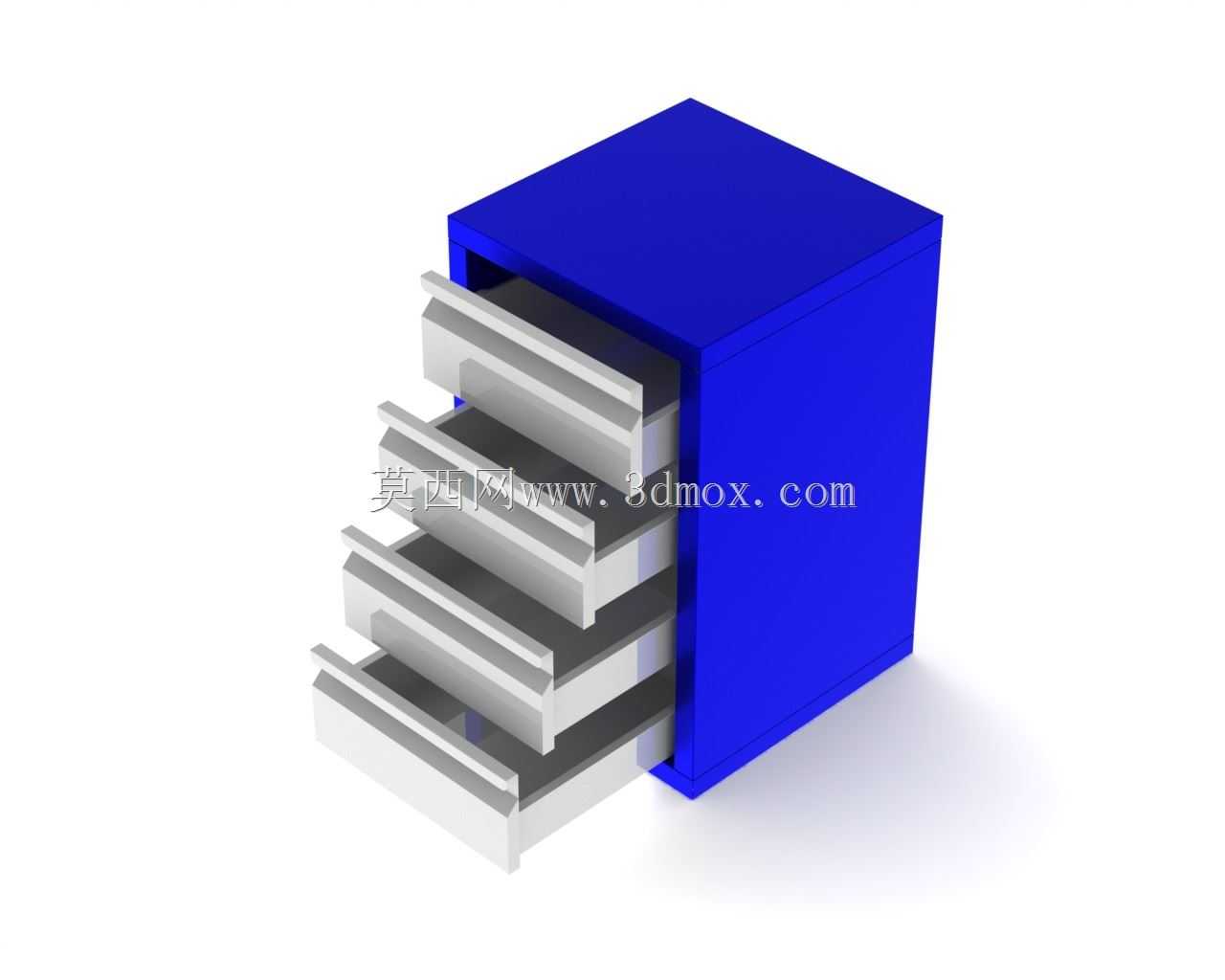

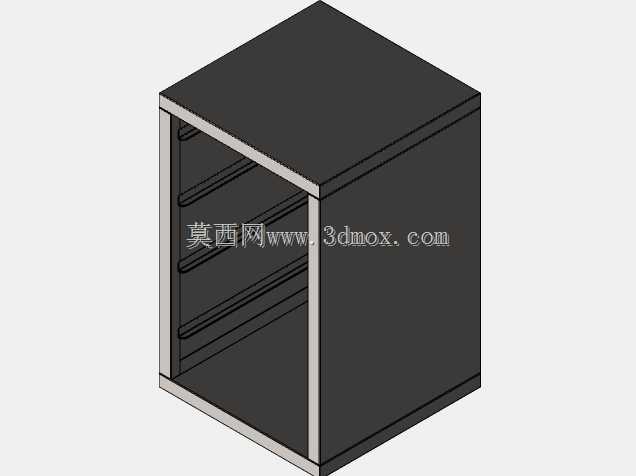

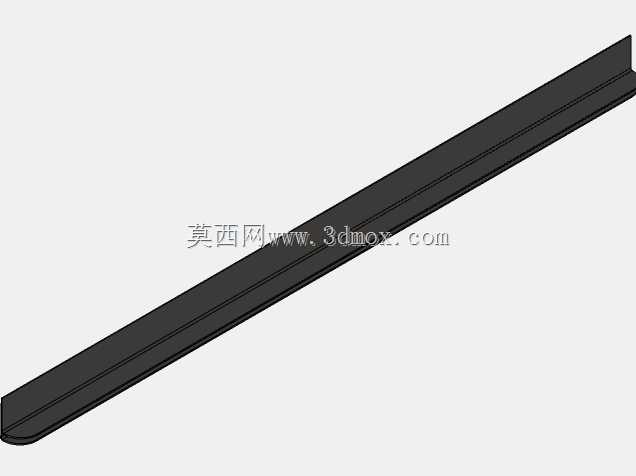

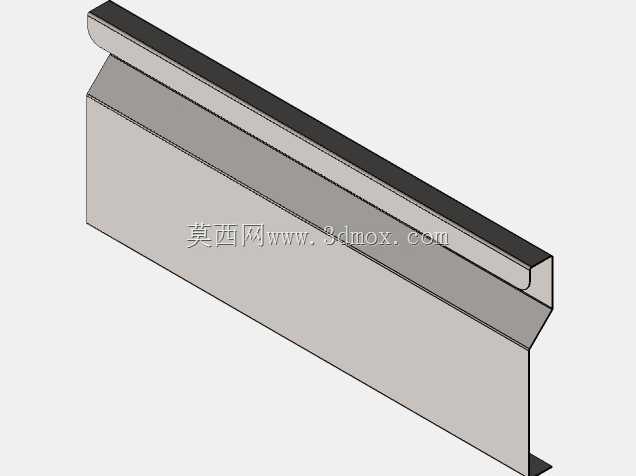

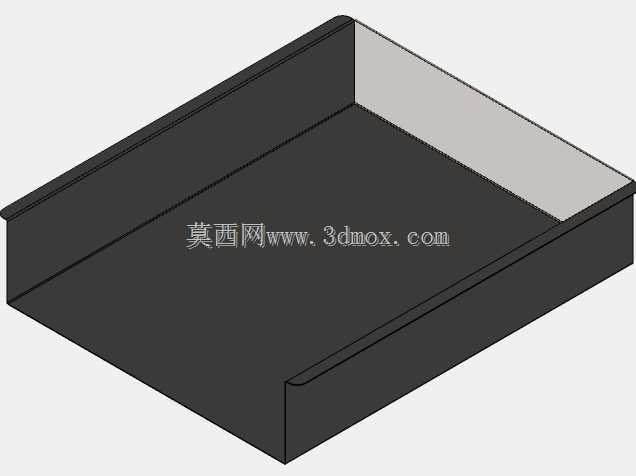

　　四个等高度的抽斗采用统一的模块化尺寸设计，单抽斗的内部净宽420mm、净深380mm、净高120mm，刚好可以容纳常规的小型量具盒、紧固件分装盒、工位作业指导书文件夹这类常用物品，抽斗的面板和内盒采用分体式连接结构，面板通过三个M4的盘头螺丝固定在内盒前端，后期如果面板出现磕碰变形，可以单独拆换面板，不需要整体更换抽斗总成，降低运维成本。抽斗两侧选用的是三节式静音滚珠导轨，单轨额定承重25kg，完全满足工位零散物品的承重需求，导轨安装时特意在抽斗后端设置了1.5mm的下落量，抽斗完全推入柜体时会自然形成向内的倾斜角度，避免车间设备运行产生的振动导致抽斗自行滑出。

　　柜体的顶部采用整板折弯覆盖，边缘做了15mm的下翻边，既可以防止顶部放置的小物件滑落，也能提升整个柜体的抗扭刚度——之前做过同类型无下翻边的柜体方案，做侧推刚度测试时，顶部的形变量比带翻边的结构大37%，很容易出现长期使用后柜体扭曲、抽斗开合不畅的问题。柜体背部预留了四个直径8mm的壁挂安装孔，如果是在空间狭小的工位区域使用，可以通过膨胀螺丝将柜体固定在墙面，释放地面空间；如果是落地放置，底部四个角可以选配橡胶减震脚垫，抵消车间冲压设备、空压机运行传递的地面振动，避免柜体内部存放的精密小量具因为长期受振出现精度偏差。

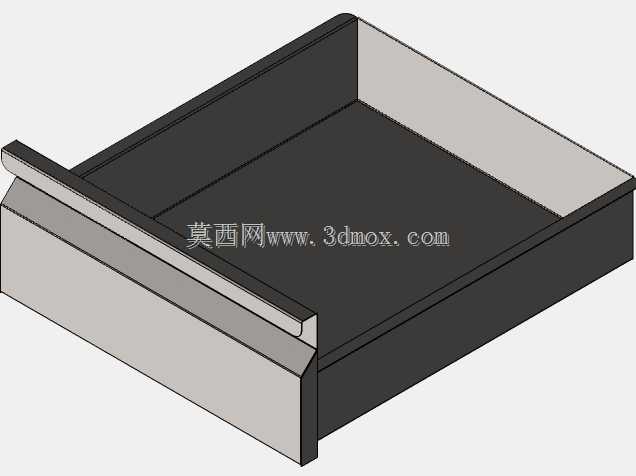

　　在做结构细节处理的时候，抽斗的内盒底部做了1mm高度的凸起围边，哪怕抽斗内部不小心洒落少量润滑油、清洗液，也不会直接渗漏到下层抽斗，污染下层存放的物品；每个抽斗的面板上方预留了标签卡槽的安装位，使用时可以插入标识卡片，明确每个抽斗的存放物品类别，减少找物的时间损耗。外框的拼接采用无外露焊点的设计，所有焊接点位都设置在板件的内侧拼接处，外表面只做打磨喷塑处理，外观整洁没有凸起的焊疤，适配车间标准化的5S管理要求。

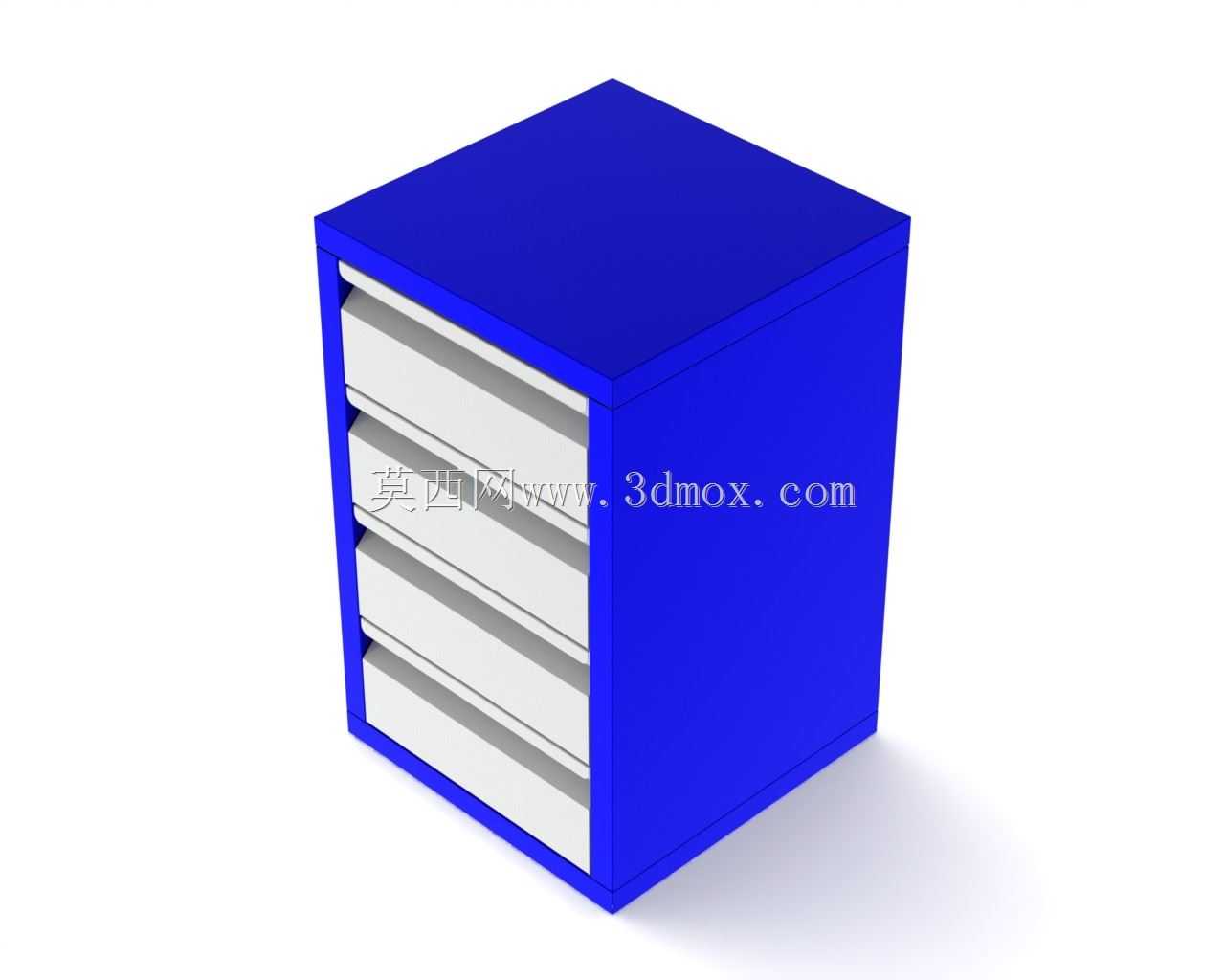

　　考虑到不同场景的适配性，这款柜体的安装边界非常灵活：落地放置时整体占地尺寸为宽480mm、深420mm、高650mm，刚好可以放在标准工位操作台的侧方，不会占用主操作通道的空间；壁挂安装时，背部的安装孔横向间距400mm、竖向间距550mm，匹配常规车间墙面的龙骨间距，不需要额外做墙面的加固处理。结构建模的时候特意把所有板件的折弯系数、拼接公差都做了参数化关联，调整抽斗数量、整体高度的时候，只需要修改对应的参数就能快速生成新的结构方案，不需要重新绘制每个零件，能大幅提升同类型储物柜体的设计迭代效率。

　　实际在车间场景使用时，这类柜体除了存放工装辅具，也可以用来存放设备的日常保养配件、点检记录表单这类物品，相比开放式的置物架，封闭抽斗结构能更好的阻挡车间内的粉尘、切削液雾，保持内部存放物品的清洁；相比带锁的重型工具柜，这款轻量化的柜体结构更适合工位旁的高频次取放场景，开关抽斗的动作行程短，没有多余的锁具操作步骤，不会影响一线员工的作业效率。做结构强度校核的时候，按照四个抽斗全部满载、顶部放置10kg物品的极端工况做了静力学仿真，柜体的最大形变量出现在顶部面板的中心位置，形变量仅为0.32mm，远低于钣金结构件的许用形变量阈值，长期满载使用也不会出现结构变形问题。
