带侧柄阶梯内凹振动料斗结构设计

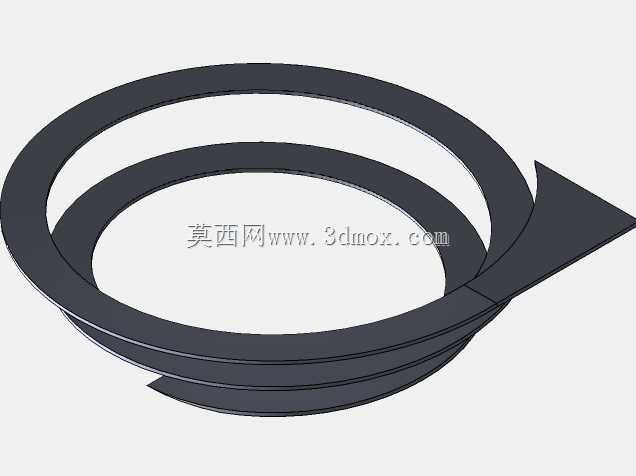

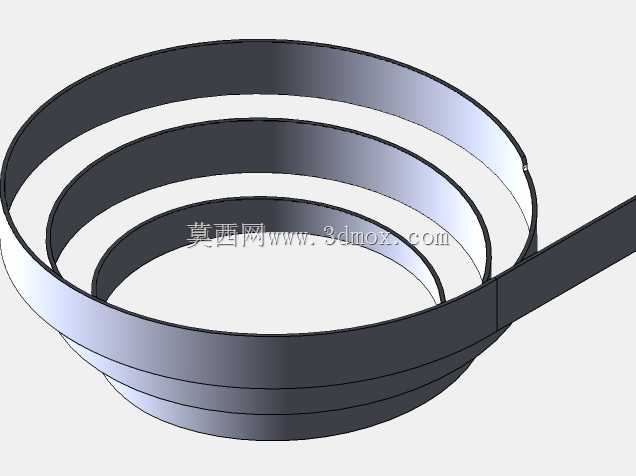

　　该结构件主要面向小尺寸工件的振动送料工况，常见于电子元器件组装、小五金件分拣、精密零件上料等产线环节，作为振动送料系统的物料承载与导流核心部件，直接衔接储料仓与直振送料轨道，承担物料暂存、定向排序、匀速送料的作用。设计时优先匹配振动盘的驱动输出特性，料腔采用多层阶梯内凹结构，每层阶梯的过渡圆角经过反复校核，避免小尺寸工件在振动过程中卡滞、堆叠，阶梯的高度差根据常见M3-M6规格螺丝、小型冲压件、贴片类电子元件的外形尺寸设置，能够在振动过程中让杂乱堆放的工件顺着阶梯坡面逐步滑向中心出料区域，同时剔除姿态不符合送料要求的工件，让其重新落回料腔底层参与排序。侧置的延伸手柄结构并非手持操作设计，而是作为安装定位与辅助固定的接口，

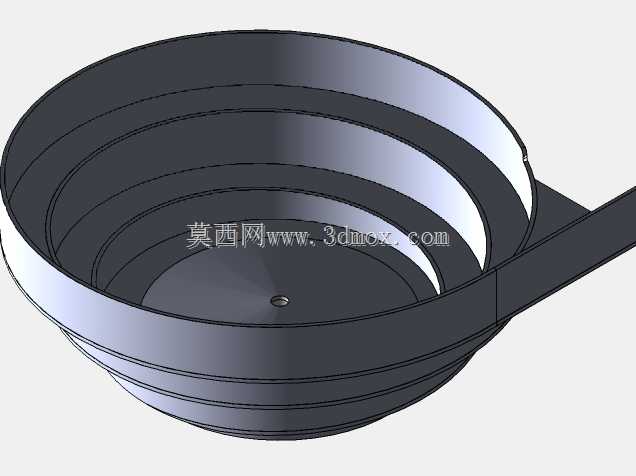

　　可通过该结构将料斗快速挂载在振动基座的侧装支架上，相比传统全周抱箍固定的方式，侧柄结构能够减少对料斗周向振动传递的干扰，让振动能量更集中地作用在料腔内部的物料上，降低振动能量的无效损耗。料斗整体采用薄壁回转体加侧伸柄的构型，壁厚均匀控制在1.5-2mm区间，既保证振动过程中结构有足够的刚性不会产生共振异响，又能控制整体重量，降低振动驱动模块的负载。料腔底部中心设置的小凹孔是出料定位基准，对应下方振动基座的顶料定位柱，安装时能够快速找正料斗与基座的同轴度，避免偏心安装导致的送料速度不均、工件跑偏问题。从安装边界来看，料斗的最大外径适配常规250型振动盘的基座安装尺寸，侧柄的安装孔位距离料斗中心的距离符合行业通用的侧装支架孔距标准，

　　不需要额外加工转接板就可以直接替换同规格的传统光面料斗。料斗的每层阶梯坡面都设置了1.5度的倾斜角，角度经过多轮试装验证，角度过大会导致工件下滑速度过快，在出料口堆积卡料，角度过小则会导致工件在振动过程中移动速度过慢，送料效率达不到产线节拍要求。料斗口部的外翻边结构做了加厚处理，避免物料在振动飞溅过程中磕碰口部导致边缘变形，同时外翻边可以加装防尘罩接口，在有洁净要求的组装车间使用时，能够配套透明防尘罩，避免车间浮尘落入料腔污染工件。侧柄与料斗本体的衔接位置做了大圆角过渡，避免应力集中，因为振动送料过程中该位置长期承受交变载荷，如果是直角衔接很容易在长时间运行后产生疲劳裂纹，大圆角过渡能够分散应力，提升结构的疲劳寿命。

　　料腔内部的所有棱边都做了倒钝处理，不会划伤工件表面，对于外观要求较高的电镀小零件、塑胶注塑件来说，能够避免送料过程中产生划痕、碰伤等外观缺陷。在实际选型适配时，该料斗可以匹配功率50-80W的振动驱动底座，送料速度可以通过调整底座的振动频率进行调节，针对重量较轻的塑胶件可以适当降低振动频率，针对重量稍大的金属小零件可以提高振动频率，阶梯结构的设计能够适配不同重量的工件，不需要更换料斗就可以覆盖多数小型工件的送料需求。相比传统的光滑锥面料斗，这种阶梯内凹结构的排序效率提升约30%，因为阶梯能够对工件形成逐层筛选的作用，不需要在料腔内部额外加装挡条、导向块等附件，减少了料腔内部的结构死角，清理换料时更加方便，只需要将料斗内残留的工件顺着阶梯倒出即可，不会有工件残存在结构缝隙里。
