SMC型二位五通电磁换向阀结构设计

　　在自动化生产线的气动回路搭建场景中，这类电磁换向阀是气路逻辑切换的核心执行元件，广泛应用于电子装配线的气缸动作控制、包装设备的气动执行机构驱动、机床工装的气动夹紧回路通断控制等场景，承担着压缩空气流向切换的核心作用，直接决定气动执行元件的动作启停与方向切换。从实际使用角度看，该款阀为二位五通结构，可实现双作用气缸的进退动作控制，也可根据气路配管需求适配单作用气缸的控制回路，阀体集成了电磁驱动模块与气路换向阀芯结构，无需额外搭配先导气路处理元件，可直接接入工厂常规0.15-0.7MPa的压缩空气回路使用。

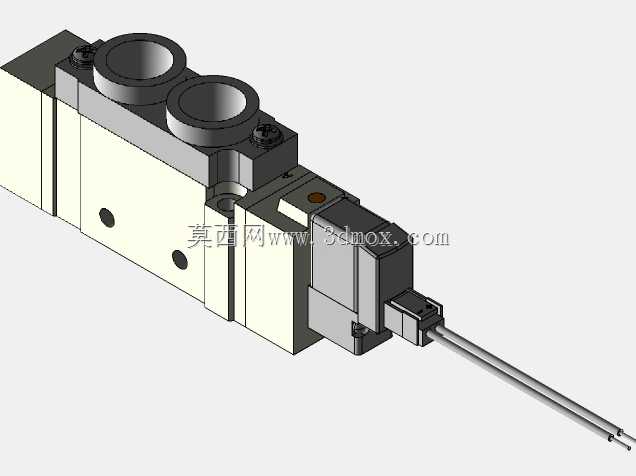

　　设计层面上，这款阀采用了板式安装的接口布局，顶部两个大尺寸通口为工作气口，对应连接气缸的两腔，阀体侧面预留的通口分别为进气口与两个排气口，排气口可直接搭配消音器使用，降低排气噪音。电磁驱动部分采用低功耗线圈设计，引线直接从线圈尾部引出，适配常规DC24V的工控控制电压，可直接接入PLC输出回路，无需额外加装中间继电器即可驱动，降低控制柜内的元件排布密度。阀体主体采用硬质阳极氧化铝合金材质，在保证结构强度的前提下尽可能压缩整体重量，适配设备轻量化的设计需求，阀芯采用精密研磨的不锈钢柱式结构，与阀体内腔的配合间隙控制在微米级，既保证换向动作的顺滑无卡滞，又能将阀体内泄漏量控制在行业标准允许的极低范围内，避免长期使用后出现气路串气导致的气缸动作无力、误动作等问题。

　　从安装边界尺寸来看，这款阀的安装孔位符合SMC SY系列阀的通用安装标准，可直接替换同规格的旧阀无需重新加工安装板，阀体整体宽度较窄，多联阀组拼装时可大幅节省阀岛的安装空间，适合在安装空间局促的小型自动化设备上使用。阀体上预留的两个定位销孔可保证安装时的位置精度，避免配管后出现接口错位导致的漏气问题。线圈部分与阀体采用模块化连接设计，现场维护时无需拆解气路管路即可单独更换线圈，大幅缩短设备故障停机的维护时间。

　　实际选型使用时需要注意，该阀的流通能力适配缸径50mm以下的常规气缸使用，若搭配更大缸径的气缸则需要考虑更大通径的换向阀，避免因流量不足导致气缸动作速度达不到设计要求。阀的工作环境温度需要控制在-10到50摄氏度范围内，避免在有腐蚀性气体、大量粉尘的环境中直接使用，若必须在此类环境使用则需要额外加装防护外罩。气路接入前需要确保管路内无铁屑、密封带残渣等杂质，避免杂质进入阀体内腔卡滞阀芯，导致换向失效。这款阀的手动操作按钮设置在线圈侧面，设备调试阶段可直接按下手动按钮实现气路换向，无需接电即可测试气缸动作是否顺畅，大幅提升现场调试的效率。排气口的节流结构可根据实际使用需求调节排气速度，从而控制气缸的动作速度，避免气缸动作过快产生冲击，损坏工装夹具或加工工件。
