可调式螺纹安装微型传感执行组件

　　在自动化产线的工位到位检测、小型工装的行程触发、精密夹具的装夹确认场景里，这类带螺纹调节结构的微型传感组件是很常用的执行检测一体部件，很多做小型专机、非标检测台的结构工程师在选型建模时，都会优先考虑这类安装灵活、调节行程可控的结构。从实际使用场景来看，这类组件常被用在半导体分选设备的料片到位检测、小型装配工位的工件存在确认、微型气动夹具的夹紧位置反馈环节，相比一体式固定行程的传感器，它的可调结构能适配不同厚度工件的检测需求，不用额外增加垫高块或者调整安装座的位置，现场调试的时候只需要旋转顶部的螺纹段，就能调整检测端的伸出长度，配合锁紧螺母就能锁死调节后的位置，不会因为设备运行的振动出现位置偏移。

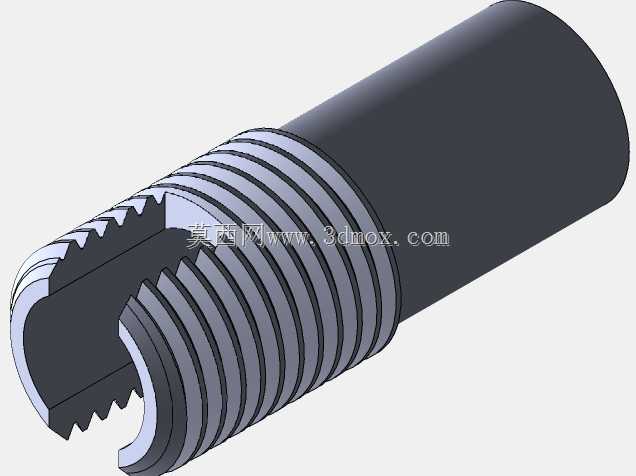

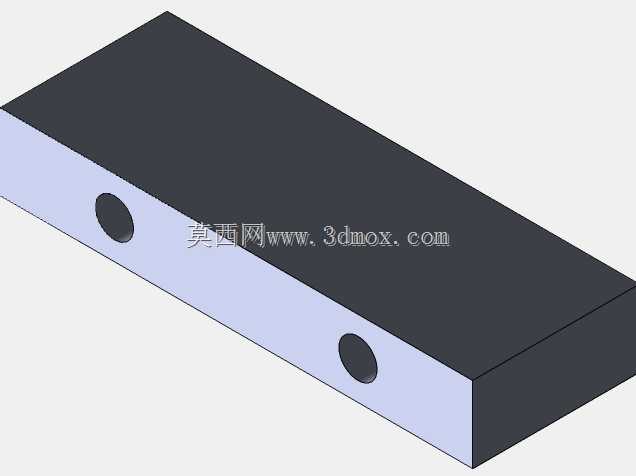

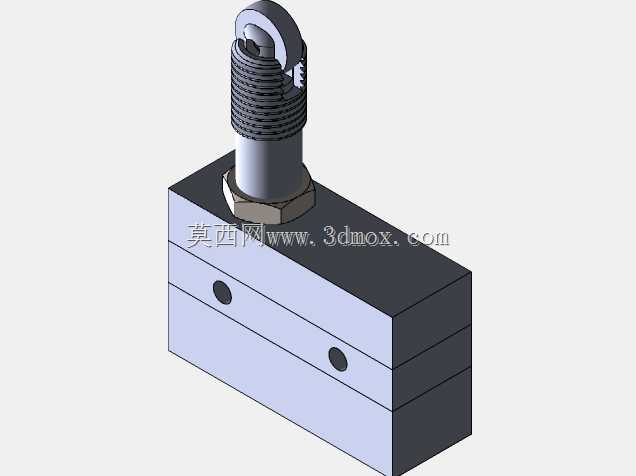

　　从结构设计思路来看，这个组件采用分层式块状基座加顶部螺纹调节杆的布局，基座部分做了三层叠合的结构，侧面预留两个横向安装孔，用来穿装固定螺丝，能直接锁在设备的安装板或者工装上，安装孔的位置做了沉台设计，螺丝锁入后头部不会突出基座表面，不会和周边的运动部件产生干涉。顶部的螺纹调节杆采用细牙螺纹设计，细牙螺纹的导程小，调节的时候能实现更精准的行程控制，每旋转一圈的进给量很小，适合需要微米级调整检测位置的精密场景，调节杆顶部做了吊环式的拧动结构，不用借助扳手就能手动粗调位置，粗调到位后再用杆身配套的六角锁紧螺母抵紧基座顶面，完成位置的固定，这种手动加锁紧的结构，在现场没有专用工具的时候也能完成调试，适配产线快速换型的需求。

　　关于安装边界的尺寸控制，基座采用矩形方块结构，四个边角做了小倒角处理，不会因为锐边划伤安装人员或者周边的管线，基座的厚度方向做了分层设计，最下层是安装基准面，平面度要求控制在0.02mm以内，保证安装后和设备安装面完全贴合，不会出现倾斜导致检测方向偏移。侧面的两个安装孔中心距按照常用的小型传感组件安装规范设计，能适配市面上多数通用安装支架的孔位，不用重新打孔做支架，降低现场改造的成本。顶部螺纹段的伸出长度调节范围覆盖了常见的10mm以内的检测行程需求，调节杆的外径做了统一的尺寸设计，能配套通用的防尘护套，在有切削液或者粉尘的车间环境里使用时，可以加装护套保护螺纹段，避免杂物卡入螺纹导致调节卡顿。

　　从功能特性上看，这个组件把检测触发和位置调节集成在一个整体结构里，不需要额外搭配调节座或者安装支架，整体集成度高，占用的安装空间很小，适合在布局紧凑的小型设备内部使用。基座的分层结构内部可以容纳传感元件的接线或者触发弹片，侧面没有突出的接线结构，所有走线都可以从基座底部的预留槽引出，顺着安装板的走线槽排布，不会让线缆暴露在运动部件的活动范围内，减少线缆被拉扯损坏的风险。在实际建模的时候，要注意螺纹段的牙型和锁紧螺母的配合间隙，预留0.1mm左右的活动间隙，避免加工后螺纹过紧导致调节不顺，同时基座上的安装孔要和顶部螺纹段保证垂直，垂直度公差控制在0.01mm以内，不然调节杆伸出后会出现倾斜，导致检测位置出现偏差。另外在选型适配的时候，要注意这个组件的额定通断参数适配常规的低压控制回路，能直接接入设备的PLC输入端口，不需要额外加信号放大模块，简化电气接线的工作量。很多做小型自动化设备的工程师在设计检测工位时，会优先选用这类集成调节功能的传感组件，相比单独采购传感器再加装调节支架的方案，整体零件数量更少，装配的时候只需要锁两个固定螺丝就能完成安装，能减少装配工时，也降低了多个零件配合带来的累积误差，长期运行的稳定性也更好，不会因为多个连接部位松动出现检测位置漂移的问题。
