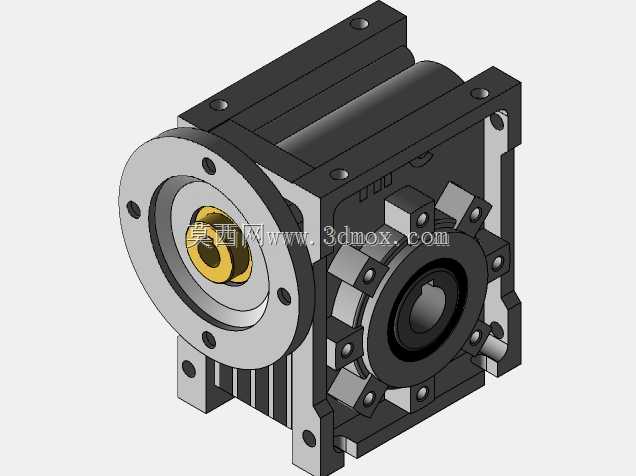

法兰连接式蜗轮蜗杆减速传动装置

　　在自动化生产线、输送设备、小型专用作业装备的传动链路里，这类法兰连接的蜗轮蜗杆减速结构是非常常见的动力匹配部件，核心作用是把伺服或普通异步电机输出的高转速低扭矩动力，转化为低转速大扭矩的输出动力，匹配末端执行机构的负载需求，同时依靠蜗轮蜗杆副的自锁特性，在停机状态下避免负载端反向拖动造成的位置偏移，在升降类、回转类工位的应用中这个特性可以省掉额外的制动结构，简化整体传动链的设计。从结构设计逻辑来看，输入端采用标准法兰对接结构，法兰端面的安装孔位做了等距圆周排布，适配市面主流规格的驱动电机安装止口，不需要额外做转接板就可以完成电机与减速单元的直连，减少传动链路的同轴度误差累积。输入端的孔位做了倒角导向处理，

　　装配时电机输出轴可以顺畅插入输入轴的锁紧孔内，配合侧面的紧定螺钉完成轴向锁固，避免高速运转时出现轴窜动。整个减速腔体采用分体式箱壳结构，箱壳结合面做了精密铣削加工，平面度控制在合理公差范围内，装配时配合密封胶可以实现腔体的密封，避免内部润滑脂泄漏，同时阻挡外部粉尘、切削液进入腔体磨损啮合齿面。蜗轮副采用锡青铜材质加工，匹配钢制淬火蜗杆，在保证齿面耐磨性能的同时，降低啮合过程的噪音，在低速重载工况下可以有效减少齿面胶合的风险。输出端同样采用法兰式输出结构，输出轴为空心轴设计，键槽做了标准规格加工，末端负载的传动轴可以直接插入空心输出孔内，通过平键传递扭矩，这种空心轴输出的结构相比实心轴输出，不需要额外做联轴器连接，

　　大幅缩短整个传动单元的轴向安装尺寸，在安装空间局促的设备工位上优势非常明显。箱体侧面预留了多个安装固定孔位，既可以通过法兰端面做端面安装，也可以通过箱体底部的安装脚做卧式安装，适配不同设备的安装布局需求。在做设备选型匹配时，需要重点核对法兰的止口直径、安装孔的孔距与孔位分布，确保和对接电机的安装尺寸完全匹配，避免出现安装错位无法装配的问题；同时要确认输出空心轴的内孔直径、键槽宽度，和负载端的传动轴尺寸匹配，若尺寸存在偏差需要额外做轴套转接，会额外占用轴向空间。在三维建模过程中，这类结构需要重点控制蜗轮蜗杆的中心距公差，啮合侧隙要控制在合理范围，侧隙过大会导致传动回程误差过大，影响需要精准定位的工位精度，

　　侧隙过小则会导致运转时齿面卡滞，温升过高加剧齿面磨损。箱壳的加强筋结构做了均匀排布，既可以提升箱体的结构刚性，在重载工况下避免箱体变形导致齿面啮合偏移，也可以增加箱体的散热面积，长时间连续运转时可以把腔体内部的热量及时散出，避免润滑脂高温失效。输入端的轴承位和输出端的轴承位都做了同轴度公差约束，确保轴承装配后轴系的回转精度，减少运转过程的径向跳动，延长轴承和齿面的使用寿命。在实际产线应用中，这类减速结构常被用在皮带输送机的驱动端、小型回转工作台的驱动单元、包装设备的送料机构、非标自动化设备的变位机构上，相比行星减速结构，它的单级减速比可以做到更大，不需要多级齿轮传动就可以实现大减速比的动力传输，成本控制更有优势，同时自带的自锁特性在垂直升降类应用中安全性更高，不需要额外加装抱闸机构就可以实现停机位置锁定。设计时还要注意安装姿态的适配，不同安装角度下要调整腔体内部润滑脂的加注量，避免润滑脂泄漏或者润滑不到位导致齿面干磨，箱体上预留的注油孔和排油孔位置要方便后期维护时的油脂更换，不需要拆解整个设备就可以完成润滑保养作业。
