基振颤传感检测装置结构设计

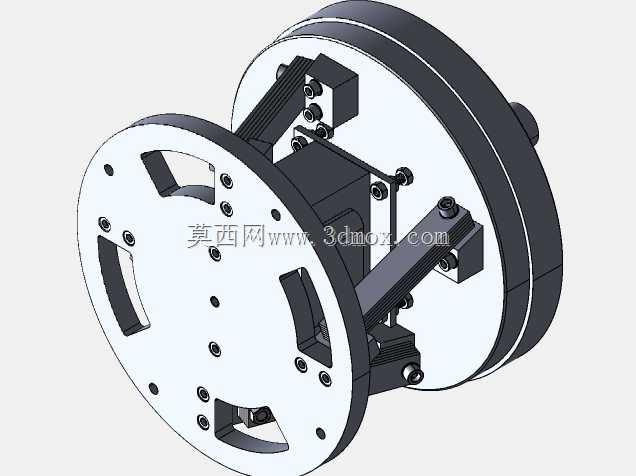

　　在精密加工、航空航天部件测试、高端装备运行状态监测场景中，振动基频的异常颤振捕捉一直是状态感知环节的核心需求，这款基振颤检测部件的结构设计，正是围绕高频微幅振动信号的稳定拾取需求展开。从实际安装适配角度看，该部件采用双侧法兰盘式安装基准，前端法兰开设多组对称分布的安装孔与减重槽，既可以通过螺栓直接固定在被测设备的检测端面，也能适配转接支架实现非平面安装面的固定，安装孔位的对称布局能抵消安装应力对内部传感组件的预紧干扰，避免额外应力带来的检测零点偏移。

　　从内部结构布局来看，多组斜向支撑的弹性连接臂将核心传感模块悬浮固定在两侧法兰之间，连接臂采用等截面矩形结构，材质选用高疲劳强度的合金钢材，每处连接点都采用内六角圆柱头螺栓实现刚性锁止，连接臂的倾斜角度经过反复校核，既可以保证沿轴向的振动传递效率，又能过滤径向的非检测方向干扰振动，避免杂波信号混入检测通道。核心传感模块的安装座采用分体式锁紧结构，可适配不同量程的振动敏感元件更换，无需拆解整体法兰结构就能完成核心元件的维护替换，大幅降低现场运维的拆装工作量。

　　在实际工况应用中，这类基振颤检测部件常部署在精密机床主轴端面、工业机器人关节输出侧、风电齿轮箱端盖位置，用来捕捉设备运行过程中产生的基频颤振信号，当设备出现轴承磨损、齿轮啮合间隙异常、刀具崩损等故障时，最先表现出来的就是基频振动幅值的异常波动，该结构的刚性传递路径设计可以将微幅振动无衰减地传递到敏感元件，避免结构阻尼消耗振动信号导致的检测灵敏度下降。

　　设计过程中重点考量了安装边界的兼容性，整体外轮廓为圆柱形结构，最大外径处做了倒角过渡，避免安装过程中与周边管线、结构件发生干涉，后端法兰预留了走线槽位，传感线缆可以从法兰中心的通孔引出，也可以从侧面的走线口排布，适配不同设备的布线方向需求。两侧法兰之间的支撑臂布局采用三臂均布设计，相比四臂结构拥有更合适的径向刚度，相比两臂结构则具备更好的抗偏载能力，在存在一定安装偏心的工况下，依然能保证振动信号的拾取精度，不会因为偏载导致信号失真。

　　从结构细节处理来看，所有连接螺栓的沉头孔都做了锪平处理，保证螺栓安装后端面与法兰面齐平，不会突出安装面影响贴合精度；法兰盘上的减重槽采用圆弧过渡设计，避免应力集中导致的法兰盘在长期振动工况下出现疲劳裂纹；核心模块的安装面都做了平面度研磨处理，保证敏感元件与安装座的完全贴合，减少接触间隙带来的信号传递误差。在选型适配阶段，设计人员可以直接基于该三维结构调整安装孔位尺寸、支撑臂截面参数，来适配不同检测量程、不同安装空间的场景需求，比如在小空间安装场景下可以等比例缩小法兰外径，在高冲击工况下可以适当增加支撑臂的截面厚度来提升结构整体刚度，无需重新搭建整体架构就能快速完成变型设计。
