200毫米规格埃斯特拉排屑输送装置

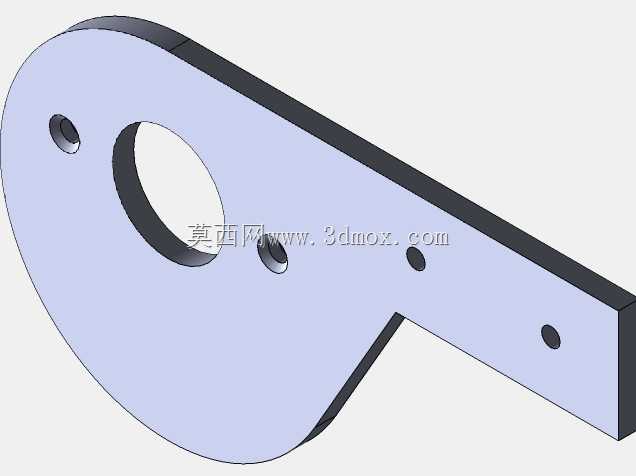

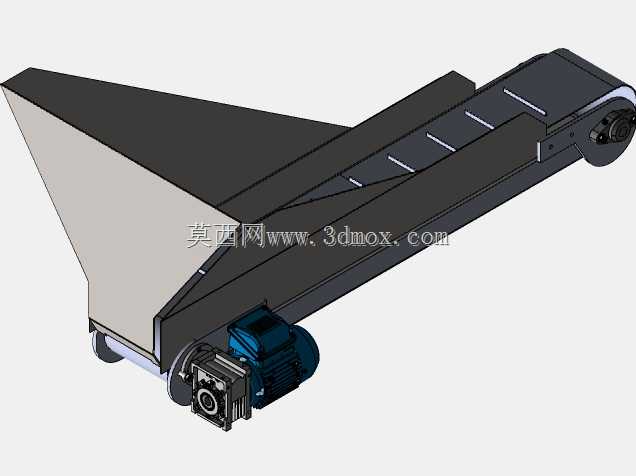

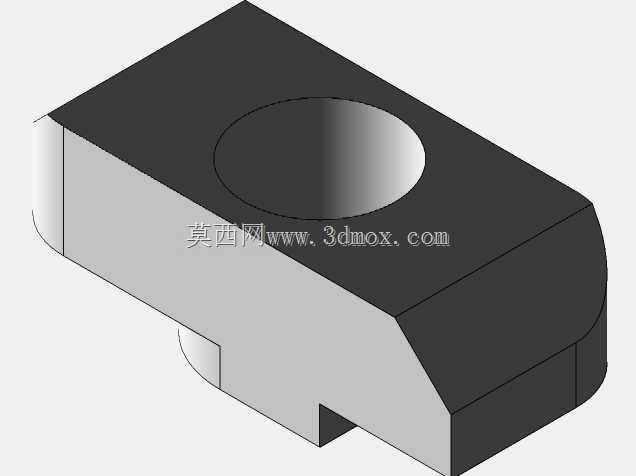

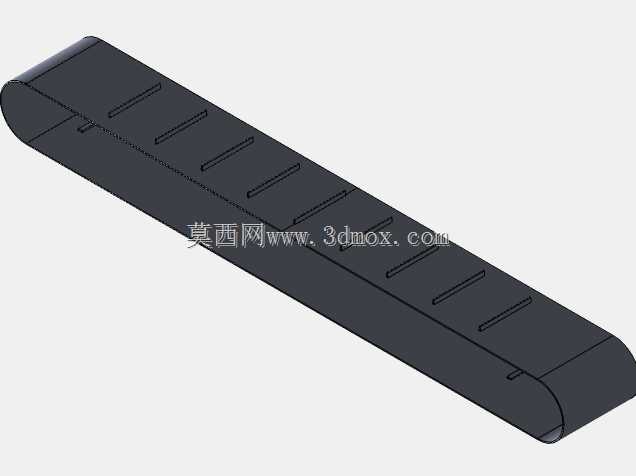

　　在金属切削加工车间的产线布局里，这类倾斜式链板排屑输送装置是机床工位不可或缺的辅机配套，主要承担机加工过程中产生的金属切屑、切削液混合物料的定向输送任务，能将机床加工区散落的卷状切屑、颗粒状切屑从机床排屑口持续输送至集屑车或者集中排屑系统的接驳位，避免切屑堆积在加工区域影响刀具换刀、工件装夹的操作空间，也能减少切屑带有的切削液在地面漫流造成的车间环境隐患。这款200毫米宽度规格的埃斯特拉型排屑装置，采用倾斜式布置结构，进料端为敞口式接料斗结构，斗体采用斜壁收拢设计，能够承接机床排屑口排出的各类形态切屑，避免物料撒落；输送段采用带挡条的链板结构，挡条沿链板横向等距布置，在倾斜输送段可以托住卷状、块状切屑，

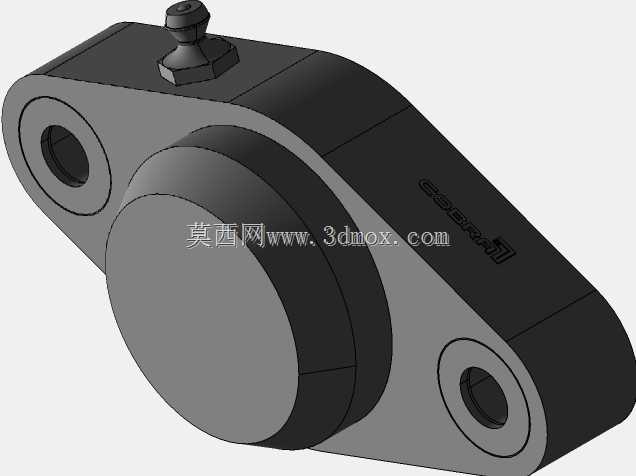

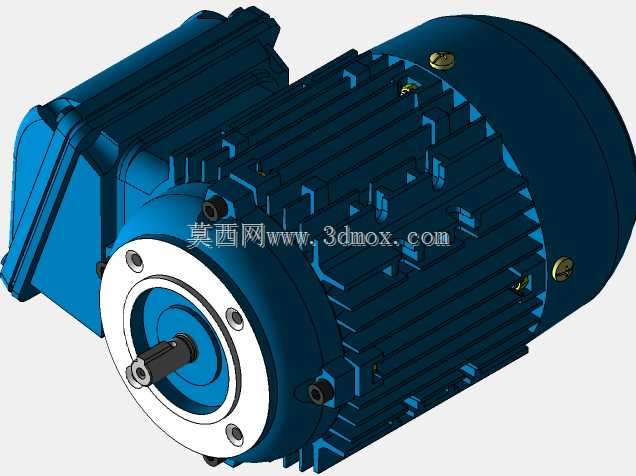

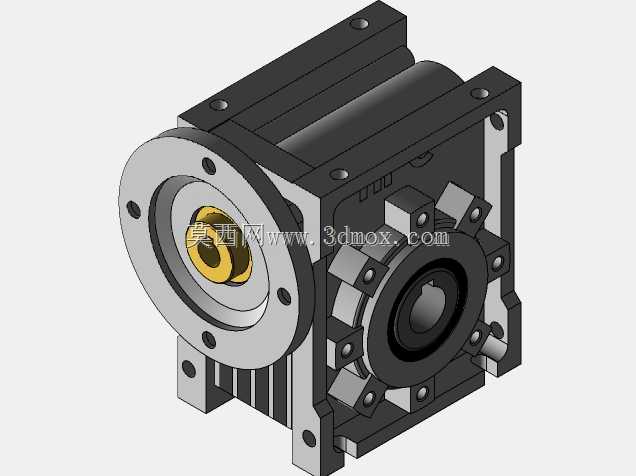

　　防止大重量切屑在倾斜段下滑回料，保证输送过程的连续性。驱动端采用减速电机直连链板驱动轴的布置方式，减速单元选用蜗轮蜗杆结构，能够提供足够的输出扭矩，应对卡滞切屑带来的瞬时冲击载荷，电机安装位置位于装置下部的出料端侧方，避开物料下落的冲击区域，同时预留了足够的接线与维护操作空间，日常检修时不需要拆解输送段结构即可完成电机、减速箱的润滑与易损件更换。从安装边界来看，该装置的接料斗宽度为200毫米，能够适配多数中小型数控车床、立式加工中心的排屑口尺寸，倾斜段的倾角设置兼顾了输送高度需求与设备占地面积，安装时只需要将接料斗对准机床排屑口下方预留10-20毫米的间隙，通过底部的可调支撑脚调整水平与高度，即可完成与机床的对接，

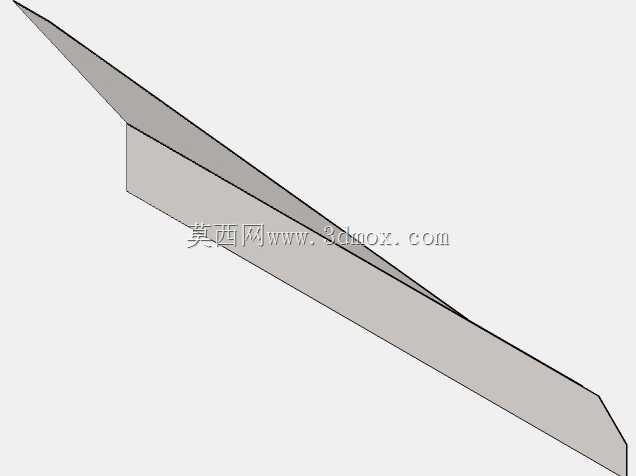

　　不需要对机床本体做额外的结构改装。链板两侧设置有一体式的挡边结构，与机架侧板形成密封的输送通道，避免细小切屑从链板侧边卡入链板与机架的间隙，造成链板卡滞或者磨损；出料端设置有导向卸料板，能够让输送到顶端的切屑顺着导板准确落入收集容器，减少切屑散落。在设计逻辑上，这款装置优先考虑了机加工现场的恶劣工况，所有与切屑接触的结构件都采用耐磨钢板制作，链板的铰接销轴做了淬火处理，能够长期承受钢质切屑的摩擦与冲击；机架采用折弯钢板拼焊结构，整体刚性充足，设备运行时的振动幅度控制在较低范围，不需要额外做地基固定即可平稳运行。针对不同的切屑类型，该装置的链板间隙做了优化设置，既可以让附着在切屑上的切削液在输送过程中通过间隙回流到机床的切削液收集槽，

　　又不会让细小颗粒切屑从间隙漏出，兼顾了切屑输送与切削液回流的双重需求。在实际产线配套中，这类窄幅排屑装置多用于单台机床的独立排屑，相比宽幅的集中排屑设备，它的布置灵活性更高，可以根据机床的排屑口位置、车间的通道布局调整安装角度与位置，对于设备布局紧凑的精加工车间来说，能够有效利用机床之间的空余空间完成排屑路径的布置，不需要重新规划整线的排屑管网。设备的传动部位都设置有安全防护罩，旋转的驱动轴、链轮部位完全封闭在护罩内部，避免车间操作人员误触转动部件造成安全事故，护罩采用快拆式固定结构，日常清理卡入链轮的切屑时不需要借助专用工具即可拆卸护罩，降低维护的操作难度。接料斗的内壁做了光滑过渡处理，没有容易挂住卷状切屑的凸起结构，长卷状切屑进入料斗后能够顺利滑落到链板上，不会在料斗内部搭桥堆积，减少人工清理料斗的频次。
