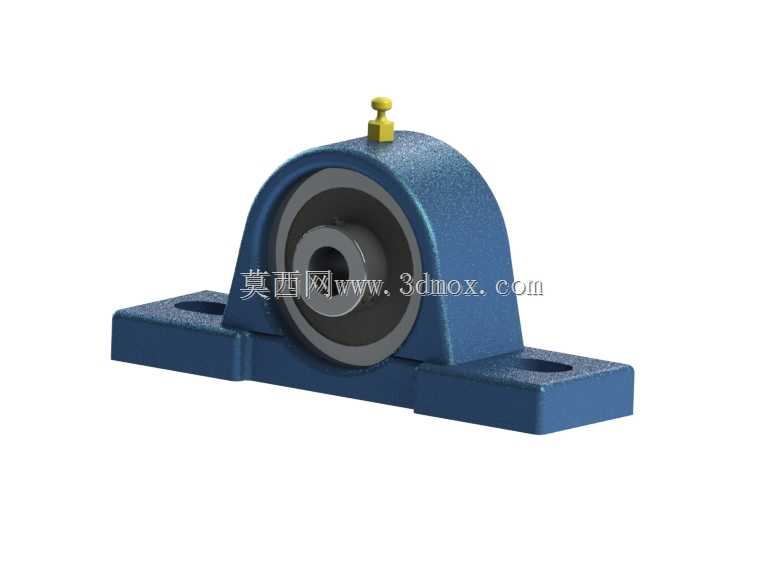

UCP201立式带座外球面轴承结构

　　在轻工输送线、小型食品加工设备、农用辅助机具的动力传递端，这类立式带座外球面轴承是极为常见的支撑部件，它不需要额外加工复杂的安装基座，仅靠两个螺栓孔就能完成转轴的径向支撑固定，适配转速不高、载荷存在小幅偏摆的工况场景。很多刚接触设备改造的工程师容易忽略这类部件的安装公差要求，实际上它的铸铁座体本身已经预留了一定的调心余量，外球面轴承内圈与座体的球面配合结构，能抵消安装面1-2度的平面度误差，避免转轴运行时出现别劲、发热抱死的问题。从结构设计逻辑来看，这个部件的拆分逻辑非常清晰：底部是一体式铸铁铸造的立式安装座，两个长圆形安装孔沿轴承中心对称分布，孔位的长度设计允许安装时存在小幅的位置偏差，不需要安装孔与螺栓完全对中就能完成锁紧；

　　座体上方的承窝是精加工的球面结构，和外球面轴承的外圈球面完全贴合，配合顶部的注油嘴，可以定期向轴承内部补充润滑脂，延长无维护运行周期。轴承部分采用双面密封结构，内置的密封圈能阻挡外界粉尘、碎屑进入滚道，在多尘的粮食加工、建材输送场景下，这种密封结构比普通深沟球轴承的防护能力高两个等级，不需要额外加装防尘盖就能满足使用要求。实际选型时需要注意它的安装边界尺寸：座体总高度从安装底面到轴承顶端的尺寸要和设备的机架预留空间匹配，两个安装孔的中心距要对应机架上的螺栓孔位，轴承内孔直径要和所支撑的转轴轴径匹配，不能靠强行打紧顶丝来适配尺寸不符的转轴，否则运行时会出现轴颈磨损、轴承跑内圈的故障。很多现场维护人员在更换这类轴承时，

　　容易忽略座体承窝的清洁，旧的润滑脂干结残留的杂质会卡在球面配合面之间，导致轴承的调心功能失效，运行时振动值会明显升高，正确的做法是拆卸后先把承窝内部擦拭干净，涂抹少量润滑脂再装入新的轴承，锁紧顶丝时要交替拧紧两个顶丝，保证内圈和转轴的锁紧力均匀，避免单侧受力导致轴颈压痕。这类带座轴承的座体采用灰铸铁铸造，经过时效处理消除内应力，正常使用下不会出现安装面变形的问题，在一些有冲击载荷的工况下，也可以选用铸钢材质的座体，但常规的输送、传动场景下铸铁座的减震性能更优，运行噪音更低。顶部的注油嘴采用标准的黄油嘴接口，和常规的手动黄油枪完全适配，注脂时不需要拆卸轴承，直接在设备运行状态下就能完成补脂操作，维护效率比拆分式轴承高很多。

　　在三维建模过程中，要重点还原球面配合的公差带，安装孔的长圆结构、顶丝的位置、注油嘴的突出高度都要和实物尺寸一致，否则在做设备装配模拟时，会出现座体和周边机架干涉、注油嘴被周边结构挡住无法操作的问题。很多新手建模时容易把轴承外圈和座体的配合做成刚性固定，忽略了它的调心转动余量，做运动仿真时就无法模拟实际工况下的偏摆补偿效果，导致仿真结果和实际运行状态存在偏差。另外座体底部的安装面要做平面度的特征还原，铸造面的拔模斜度也要准确体现，这些细节会直接影响后续出工程图时的加工标注准确性，也能让装配工人在现场安装时对照模型快速识别部件方向，避免装反导致注油嘴朝向内侧无法维护。
