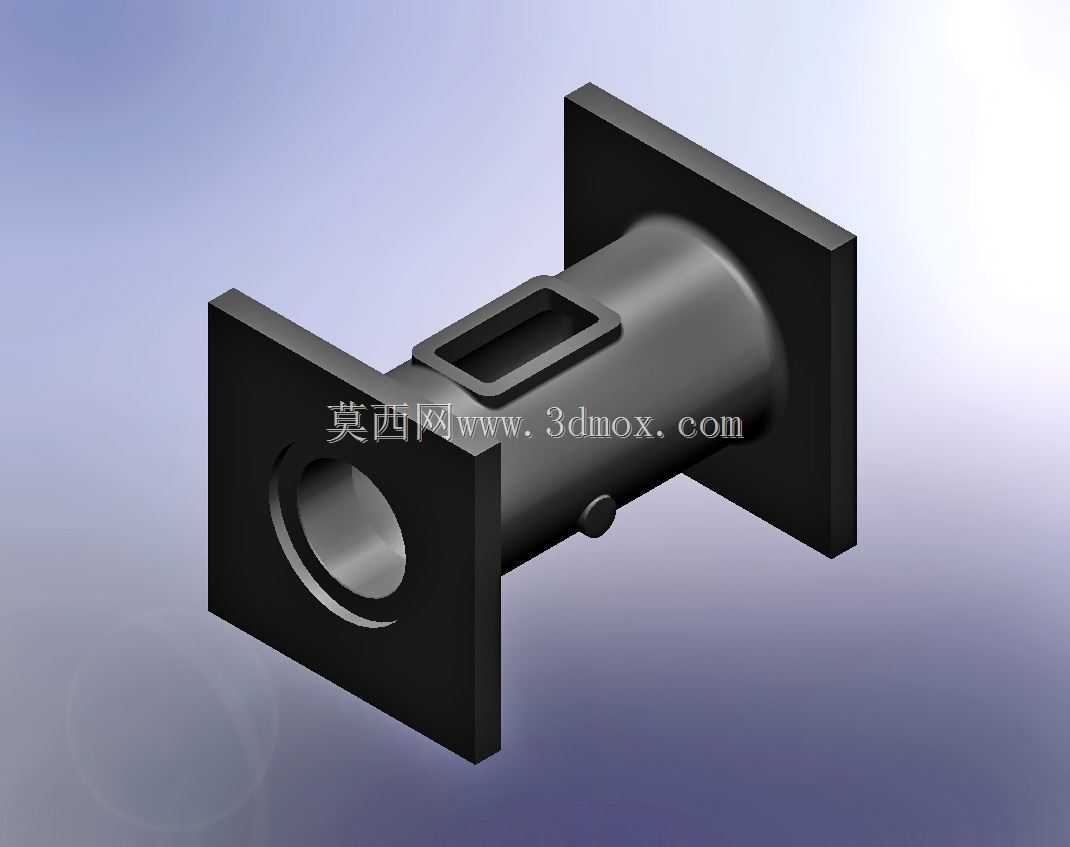

法兰式双安装面轴承支撑座结构

　　在各类工业传动、检测类设备的轴系布局中，这类带双侧方形法兰的筒式支撑结构是轴系定位的核心承载部件，常见于传感器安装支架、轻载传动轴系、精密检测工位的轴端固定场景，区别于常规单侧法兰轴承座，它的双侧法兰设计可以同时满足两侧安装面的定位需求，在跨距较短的轴系布局中，既可以作为轴的旋转支撑，也可以作为传感器等检测元件的安装防护壳体，适配需要在轴侧开设检测窗口的布局需求。从实际使用场景来看，这类支撑座多用于对轴系同轴度有一定要求、安装空间紧凑的工位，比如小型输送线的从动辊端支撑、检测设备中光栅或霍尔传感器的安装基座、小型执行器的输出轴支撑位，它的筒身主体为轴系提供了封闭的容纳空间，既可以容纳轴承、衬套等支撑元件，

　　也可以对内置的检测元件起到防尘、防外物磕碰的防护作用，筒身上开设的矩形窗口是专门为检测元件预留的走线或检测通道，方便传感器的感应端正对轴上的检测位，无需额外在安装板上开孔避让，大幅减少现场安装的配做工作量。从设计思路上看，这个结构优先考虑了安装的便捷性与定位精度，两侧的方形法兰面加工有统一的安装孔位，两个法兰面的平行度、法兰面与筒体内孔的垂直度是加工时的核心形位公差要求，安装时可以通过两侧法兰分别固定在设备的两个安装立板上，相比单侧悬臂式的轴承座，这种双侧固定的结构抗倾覆力矩更强，在轴承受径向载荷时，支撑点的受力分布更均匀，能有效减少轴端的挠曲变形，提升轴系运转的稳定性。筒体的内孔是核心的配合面，

　　根据实际使用需求可以适配不同外径的滚动轴承或者自润滑衬套，内孔的台阶结构可以对轴承内圈或者衬套起到轴向定位作用，避免轴系运转时支撑元件发生轴向窜动；筒身侧面的小圆凸台是预留的紧定螺钉安装位，装入轴承或衬套后，可以通过紧定螺钉实现外圈的防转固定，防止支撑元件随轴一同转动出现磨损。从安装边界来看，两侧方形法兰的边长是安装时需要重点核对的尺寸，法兰上的安装孔中心距需要和设备安装板上的预制孔位完全匹配，筒体的总长度决定了两个安装立板之间的最小跨距，筒身的外径决定了安装时需要预留的径向避让空间，预留的矩形窗口位置需要和轴上的检测点位对齐，窗口的长宽尺寸要满足传感器感应端的安装与调整空间，避免安装后出现检测盲区。在实际选型应用时，

　　这类支撑座适合轻载、中低速的轴系场景，因为双侧法兰的固定方式可以抵消一部分轴系运转产生的振动，内置的支撑元件可以根据载荷大小选择深沟球轴承、铜套或者工程塑料衬套，如果用于传感器安装场景，筒体内孔还可以根据传感器的外径做适配加工，不需要额外设计定制传感器安装支架，大幅缩短设备的设计与加工周期。结构本身没有多余的复杂特征，所有的加工面都是规则的平面与圆柱面，常规的铣削、车削加工即可完成，加工成本较低，适合批量应用在标准化的设备工位中，在维护时只需要拆开一侧法兰就可以更换内部的轴承或衬套，不需要完全拆除整个支撑座，后期维护的便捷性较高。
