双铰接式金属连接固定支架结构

　　这类双铰接式金属连接支架，在各类需要实现小角度相对转动的机械铰接点位应用十分广泛，从轻型输送线的连杆联动机构，到小型工装夹具的活动压臂连接位，再到户外小型设备的可调节支撑脚铰接处，都能见到这类结构的身影。它的核心作用是在两个被连接件之间，既提供可靠的刚性连接承载，又预留出绕销轴的单自由度转动空间，避免刚性连接在设备运行产生微位移、振动时出现应力集中断裂的问题。

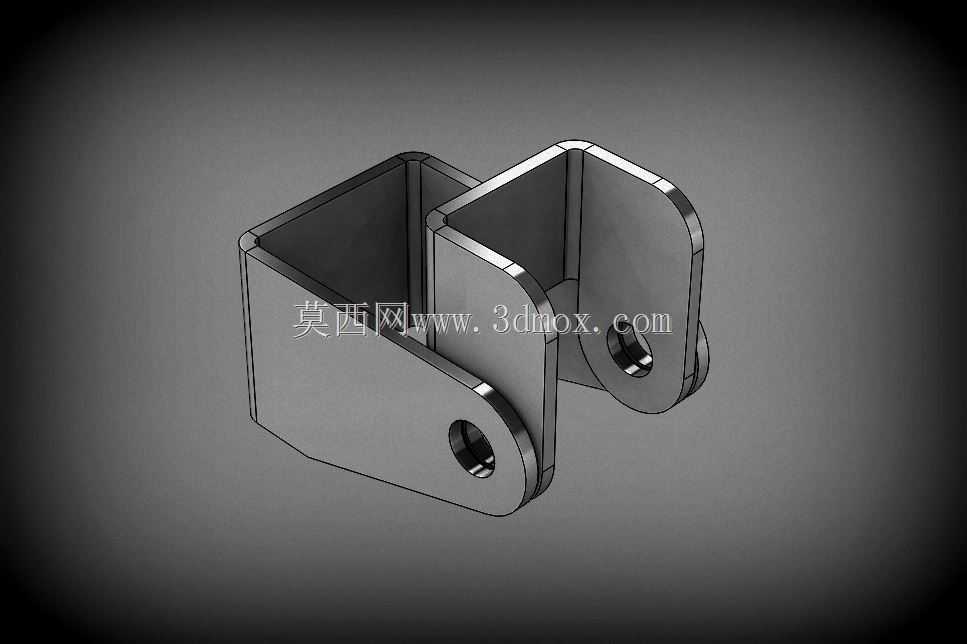

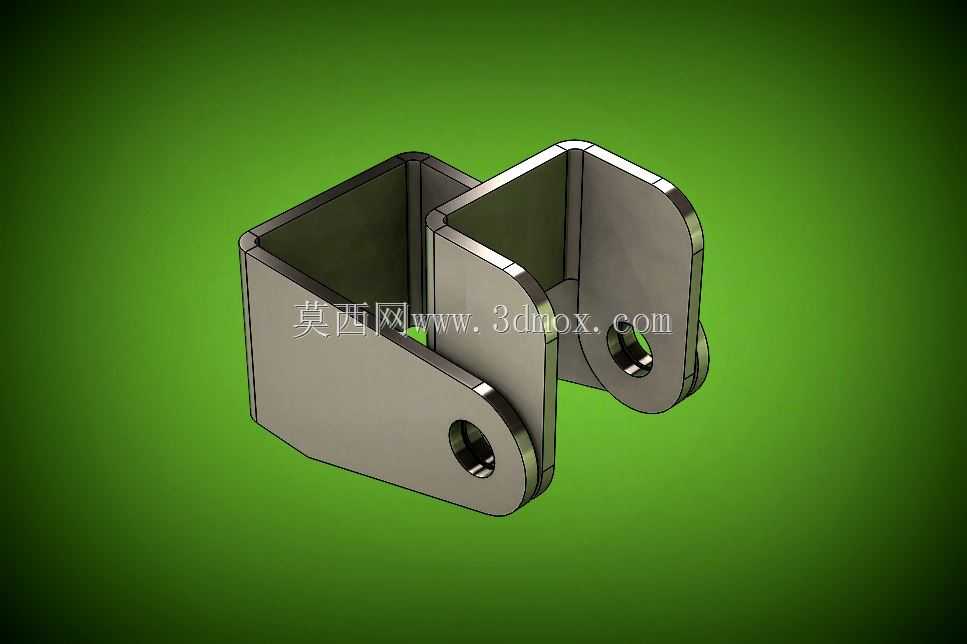

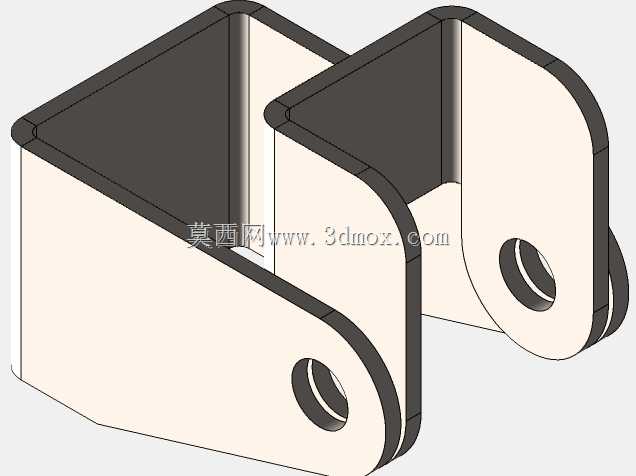

　　从结构设计逻辑来看，这个零件采用了一体折弯成型的主体结构，两个带铰接孔的支臂呈错位平行排布，每个支臂的铰接孔端都做了圆弧收边处理，没有尖锐的直角棱边，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，在承受交变载荷时降低孔边开裂的风险。主体的盒型折弯结构并非单纯为了造型，而是通过板材折弯形成封闭的腔体截面，在不额外增加板材厚度的前提下，大幅提升整个支架的抗扭、抗弯刚度，相比同等重量的平板焊接支架，这种一体折弯结构的抗变形能力能提升40%以上，同时也省去了多零件焊接的工序，减少焊接变形带来的尺寸误差。

　　在安装边界的设计考量上，两个铰接孔的同轴度公差控制在0.02mm以内，确保销轴穿入后不会出现卡滞、偏磨的问题，孔的内壁预留了足够的配合长度，能均匀分散销轴传递的载荷，避免局部压强过大导致孔壁快速磨损。支臂的开口宽度是根据配套的连接耳片厚度设计的，单边预留0.1-0.2mm的装配间隙，既不会因为间隙过大导致连接晃动，也不会因为间隙过小出现装配困难的问题。主体的安装基面做了平面度处理，确保和被连接件贴合时没有缝隙，连接螺栓锁紧后不会出现附加的安装应力。

　　实际使用场景中，这类支架常作为连杆机构的中间铰接支座，比如在小型自动化设备的门体开合联动结构里，它可以连接固定机架和活动连杆，让门体开合时的运动轨迹更顺畅，不会出现别劲的情况；在小型农用机具的调节支撑结构上，它可以连接固定架和调节支杆，实现支撑角度的小范围调整，同时承受作业时产生的振动载荷；在一些非标工装的定位压臂上，这类双铰接结构可以让压头在压紧工件时自动适应工件表面的微小角度偏差，保证压紧力均匀分布，不会因为工件表面的平面度误差导致压装不实。

　　设计这类零件的时候，需要重点关注几个核心参数的匹配：首先是铰接孔的直径要和配套销轴的直径做基孔制间隙配合，配合公差选H8/g7即可，兼顾转动灵活性和连接刚性；其次是两个支臂的中心距要和配套连接件的铰接点间距匹配，误差控制在0.1mm以内，避免装配时出现强制对位导致的内应力；再者是板材的厚度选择要根据实际承载需求计算，一般轻型载荷场景下选用3-5mm厚的冷轧钢板即可，中载场景可以选用6-8mm厚的钢板或者不锈钢板，有防腐需求的场景还可以在表面做镀锌、喷塑处理。另外，铰接孔的边缘如果是用于频繁转动的场景，还可以压装铜套或者含油轴承，提升耐磨性能，延长零件的使用寿命，减少后期维护更换的频率。

　　从建模的角度来说，绘制这个零件的时候要优先保证折弯特征的准确性，提前计算好板材折弯的展开系数，避免加工出来的零件尺寸出现偏差，铰接孔的位置要以折弯后的安装基面为基准进行标注，确保加工基准和装配基准统一，减少尺寸链的累计误差。同时，零件的所有非安装边都要做倒钝处理，去除冲压、折弯产生的毛刺，避免后续装配、使用过程中出现安全隐患。
