多层钢结构厂房框架结构三维设计

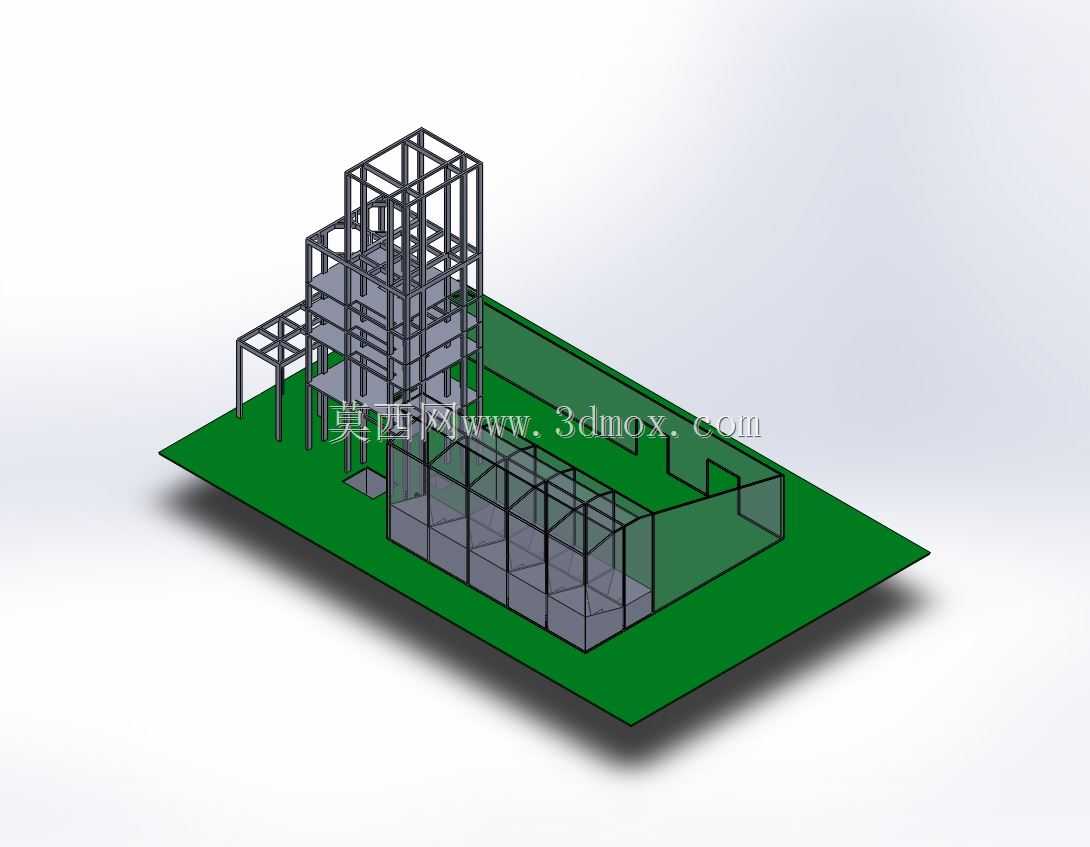

　　这套结构模型还原了带附属裙房的多层工业厂房钢框架体系，主塔楼部分采用分层钢柱贯通、主次梁铰接的布置逻辑，每一层的梁格排布都匹配常规工业厂房的楼面荷载需求，柱网间距避开了常见生产设备的摆放干涉区间，裙房部分采用半通透的围挡结构，既可以作为原料暂存区，也能适配小型加工工位的布置需求。从实际工程应用角度看，这类钢框架结构多用于中小型加工制造厂区的生产主楼搭建，主塔楼的分层空间可以分别布置生产工段、成品暂存、办公辅助等不同功能区域，裙房的大跨度无柱空间刚好适配物料周转、小型设备组装这类对开阔度有要求的作业场景。设计过程中优先考虑了现场安装的便捷性，所有钢构件的分段长度都控制在常规运输车辆的装载边界内，

　　柱脚位置预留了与基础预埋件对接的安装孔位，梁与柱的连接节点采用标准加劲肋补强，不需要现场做额外的异形切割作业。主塔楼的层高设置匹配常规工业设备的吊装高度需求，每一层的主梁排布都预留了管线穿梁的预留孔洞位置，避免后期机电安装时额外对钢梁做开孔削弱，裙房部分的围挡采用轻质围护结构与钢框架连接，连接节点预留了后期拆装调整的余量，方便根据生产需求调整裙房的开口位置与围挡范围。从安装边界来看，整个结构的底部承台轮廓与模型中绿色地坪的范围完全匹配，现场施工时只需要按照该轮廓提前做好基础预埋，就能直接进行上部钢构件的吊装作业，不需要额外调整场地平整范围。主塔楼顶部的框架预留了屋面设备的安装支座位置，后期加装通风设备、

　　小型吊装装置时不需要额外对顶部结构做补强处理，裙房的顶部标高刚好与主塔楼的二层楼面标高齐平，方便二层物料直接通过平台转运到裙房区域，减少垂直运输的作业量。结构的侧向支撑布置在主塔楼的四个角柱位置，既不会遮挡内部空间的设备布置，也能满足常规风荷载与小型地震作用下的结构刚度需求，所有构件的截面选型都遵循常规工业厂房的用钢量标准，在保证结构强度的前提下尽可能控制构件自重，降低基础的承载负荷。裙房部分的地面与主塔楼的室内地面做了同标高处理，避免物料转运时出现高差阻碍，框架的所有转角位置都做了圆弧过渡处理，减少生产作业过程中尖锐棱角带来的磕碰风险。
