斜置螺旋出料方形料仓储料设备结构

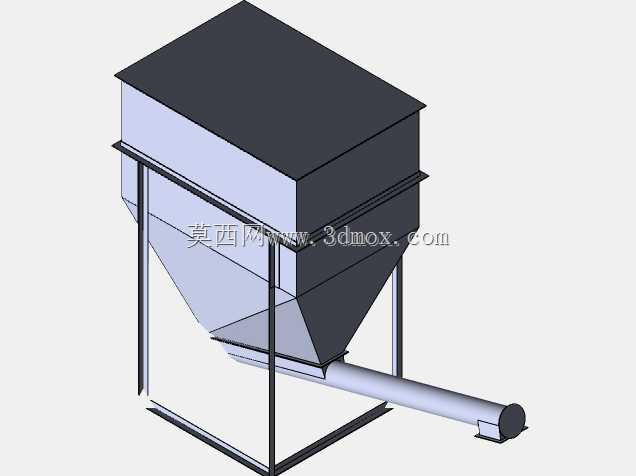

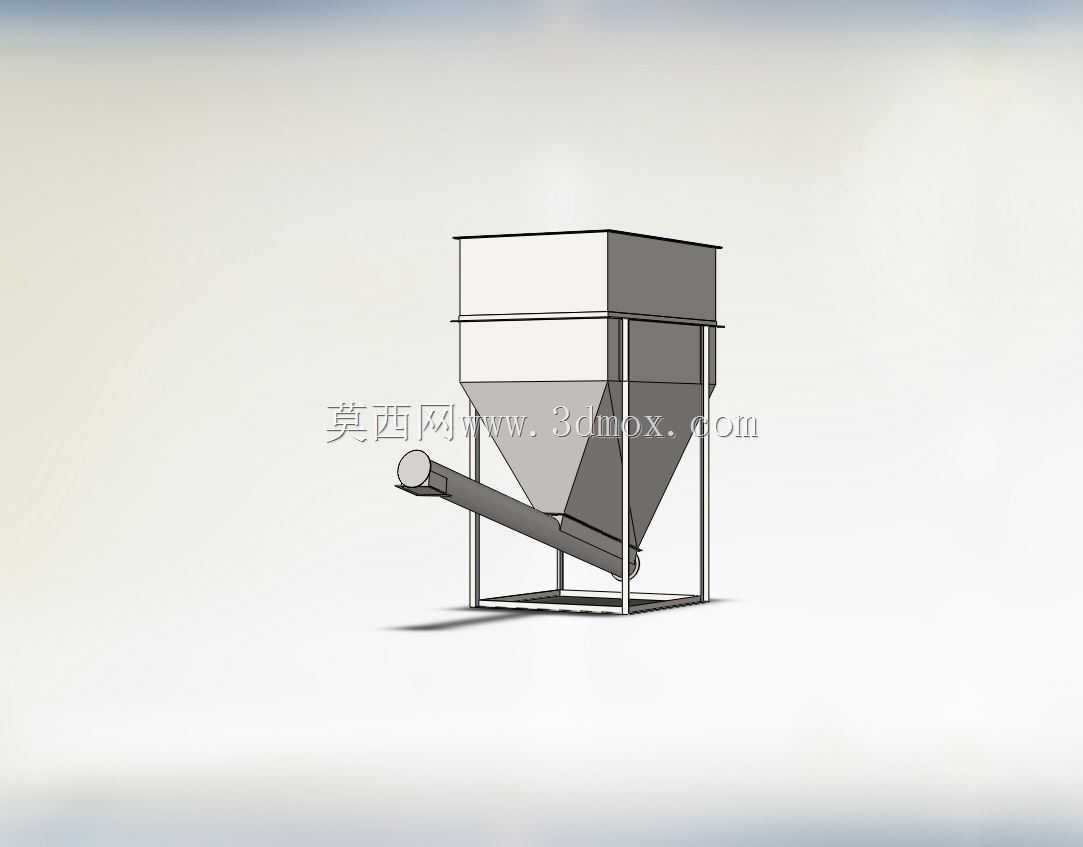

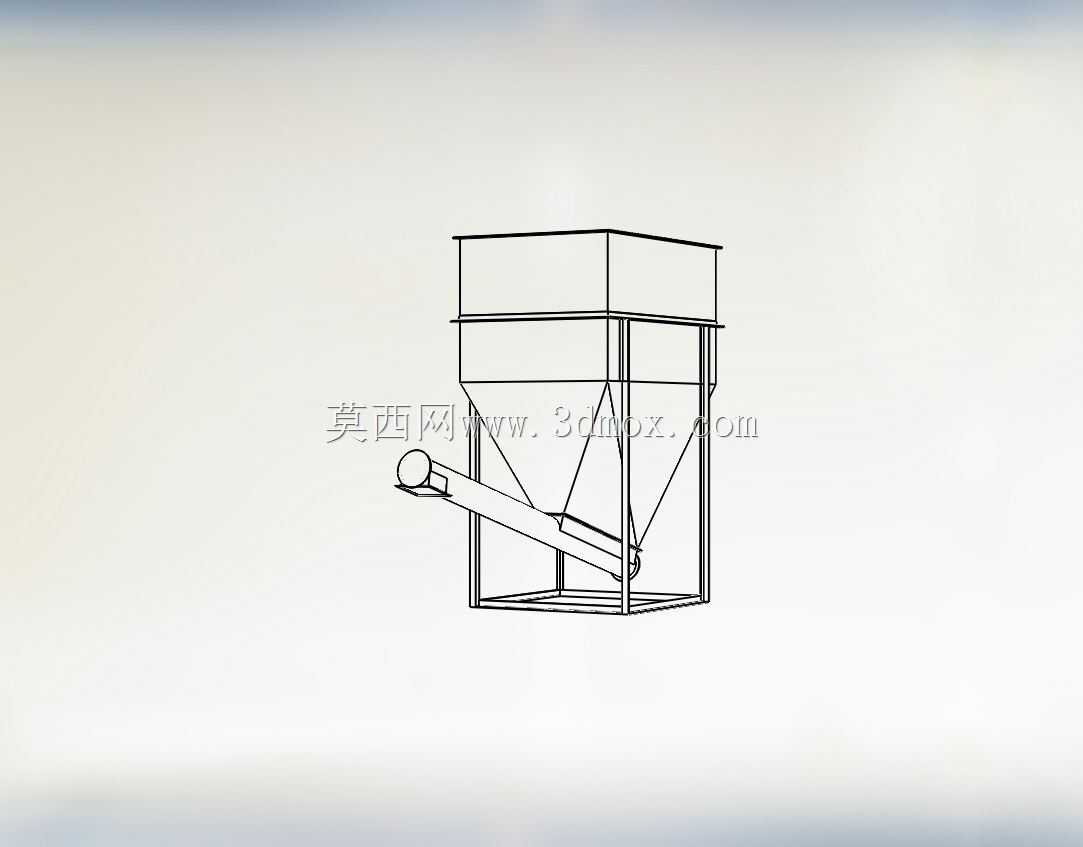

　　散料处理工况中，这类带斜置螺旋出料机构的方形储料仓，常应用于粮食加工、建材配料、塑料粒子输送等生产环节，承担散状物料的暂存与定量给料功能，衔接上游来料与下游计量、混合或加工工序，避免物料输送过程出现断料、架桥堵料的问题。从结构设计逻辑来看，上部采用方形直筒段设计，能够最大化利用厂房竖向安装空间，相同占地面积下比圆形料仓获得更大的有效储料容积，直筒段的棱边结构也方便与厂房顶部的进料溜管、除尘接口做刚性连接，安装时不需要额外做异形转接件，降低现场施工的适配难度。下部的锥形斗段采用大倾角收缩设计，锥面角度大于常见散料的自然安息角，能够保证流动性一般的粉体、颗粒物料依靠自重顺利滑向出料口，减少物料在仓壁挂料残留的概率，

　　避免长期积料出现结块变质的问题。斜置布置的螺旋出料机构，一端伸入锥斗底部的集料区，另一端向外延伸至设备侧方，相比传统的底部垂直出料结构，能够在不额外增加设备整体高度的前提下，将物料输送至指定高度的接料设备内，同时螺旋叶片的匀速转动可以实现稳定的定量给料，通过调整螺旋转速就能匹配不同产能的生产线需求，给料精度误差可控制在常规生产允许的范围内。设备外围设置的方管焊接支撑架，采用四点支撑结构，支撑腿的跨距覆盖料仓上部直筒段的外轮廓，能够将满载状态下料仓的整体重量均匀传递到地面基础，支撑腿上预留的安装孔位可以配合膨胀螺栓与地面做刚性固定，避免设备运行过程中螺旋转动带来的振动引发整体偏移。设计过程中需要重点校核锥斗段的壁厚与支撑架的承重能力，

　　满载状态下物料的侧压力会直接作用在锥斗壁板上，壁板外侧需要根据储料容重增设加强筋，避免长期受载出现壁板变形影响物料滑落。螺旋机构的安装角度需要结合物料的摩擦系数调整，角度过大容易导致螺旋输送过程中物料回滑，角度过小则会增加设备的横向安装尺寸，占用过多车间平面空间。这类设备的安装边界需要预留足够的检修空间，螺旋机构的侧方需要留出抽换螺旋轴的操作距离，料仓顶部需要预留人孔或进料口的安装位置，同时要兼顾进料时的除尘接口布置，避免粉尘外溢影响车间生产环境。
