手持遥控操作终端外观结构设计

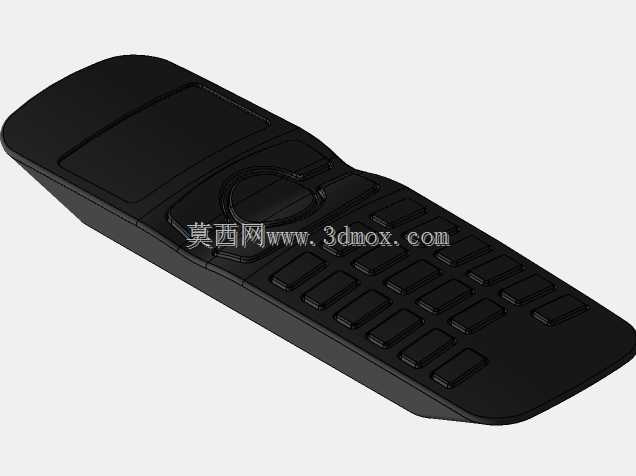

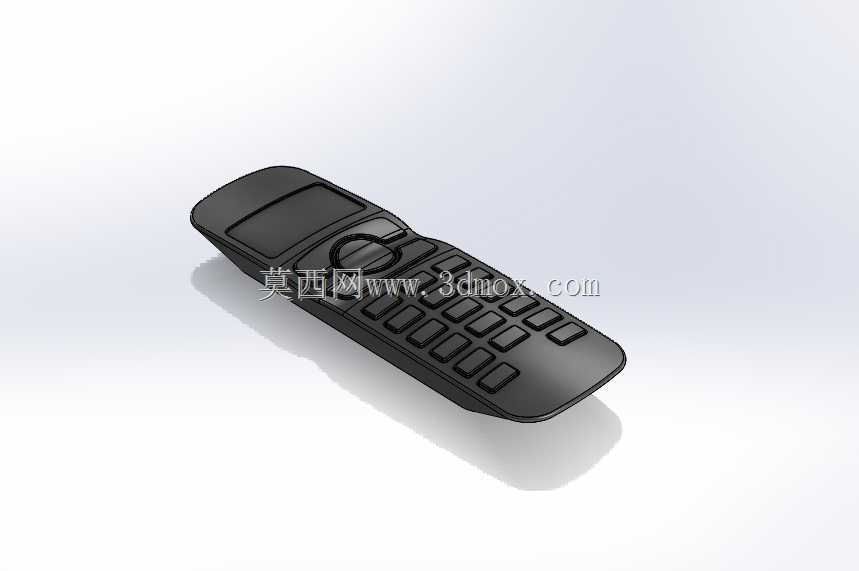

　　这款手持遥控操作终端的结构设计，首先围绕现场操作人员的单手握持习惯展开，整机采用符合人体工学的弧面收腰造型，边缘全部做R3-R5的圆角过渡，避免长时间握持产生硌手的疲劳感，整机长度控制在170mm左右，宽度在55mm上下，最厚处不超过28mm，握持区域的厚度收窄至22mm，刚好适配成年男性手掌的自然握持弧度，即便是佩戴薄劳保手套操作，也能稳定持握不会滑脱。从功能布局来看，正面上方预留的矩形区域是显示屏安装位，尺寸适配1.8英寸段码屏或者小尺寸OLED屏，屏幕周边做了0.8mm的凸边防护，避免设备放置时屏幕直接接触接触面产生刮花，屏幕下方的环形区域是功能导航键，采用内凹式的环形四向导航加中心确认键的布局，按键凸起高度1.2mm，

　　按压力度设置在1.8-2.2N之间，既保证按压有清晰的反馈感，又不会因为误触触发指令。导航键下方的区域是数字功能按键区，一共设置15枚方形按键，按键间距保留3mm的安全间隙，按键表面做细微的磨砂防滑纹理，每个按键的边角都做小圆角处理，按压行程控制在1.5mm，适配工业场景下快速盲操作的使用需求，即便是视线不直接落在设备上，也能通过按键的布局触感准确找到对应功能键。在结构设计的细节上，整机的上下壳采用止口配合结构，止口搭接量2.5mm，配合处预留0.15mm的密封胶条安装槽，可适配IP54级别的防护要求，满足车间、户外等多粉尘、少量溅水的使用场景，设备的电池仓设置在背部，采用卡扣加螺丝的双重固定方式，电池适配两节五号电池或者单片3.7V锂电池，仓盖周边同样做密封结构，避免灰尘水汽进入内部电路区域。从实际应用场景来看，这类手持遥控终端可配套工业起重设备、自动化输送线、小型工程机械、智能仓储设备使用，操作人员可在距离设备5-50米的范围内完成参数调整、动作触发、紧急停止等操作，相比固定在设备本体上的操作面板，手持终端的操作灵活性更高，操作人员可站在视野更好的安全位置完成操作，避免设备运行过程中视线遮挡带来的安全隐患。设计过程中充分考虑了设备的抗跌落性能，四个边角的内部都设置了十字形的缓冲筋位，外壳材料选用ABS+PC的混合材质，壁厚均匀控制在2mm，筋位厚度1.2mm，避免注塑过程中产生缩痕，同时在1.2米高度自由跌落至水泥地面的工况下，外壳不会出现开裂，

　　内部电路板也不会因为冲击出现松脱。按键区域的内部结构采用一体式硅胶按键垫设计，每个按键对应位置都做了导电碳点，和PCB板上的触点对应，硅胶垫的厚度1mm，既保证按键的回弹性能，又能起到按键区域的密封防尘作用，设备的前端预留了挂绳孔位，孔径3mm，可搭配手腕挂绳使用，避免操作过程中设备脱手掉落。在安装边界的考量上，内部PCB板的固定采用4颗M1.7的自攻螺丝，螺丝柱高度6mm，周边做三角加强筋连接到壳体内壁，保证螺丝柱的结构强度，屏幕的固定采用双面胶加周边定位筋的方式，定位筋和屏幕侧边的间隙控制在0.1mm，既方便装配，又不会让屏幕产生晃动，电池仓的金属弹片采用磷青铜材质，表面镀镍处理，保证接触的可靠性，弹片的弹力设置在1.5N，

　　避免电池因为振动出现接触不良的情况。整机的外观没有多余的装饰结构，所有的曲面造型都同时服务于握持手感和结构强度，背部的曲面完全贴合手掌自然弯曲的形态，握持时手掌的受力均匀分布在整个接触面上，长时间操作也不会产生局部压痕，设备的重量控制在120g以内（不含电池），单手握持不会有明显的负重感。针对不同的使用场景，壳体表面采用细晒纹处理，避免使用过程中残留指纹和油污，即便是手上沾有少量油污，也能稳定持握，不会打滑。从结构装配的角度来看，整机的零件数量控制在5件以内，分别是上壳、下壳、按键硅胶垫、电池仓盖、固定螺丝，装配流程简单，不需要复杂的工装夹具，适合批量生产，所有的卡扣结构都做了导入斜角，装配时可以顺利对位，不会出现卡滞或者卡扣断裂的问题。在电路布局的预留空间上，壳体内部除了屏幕、按键、电池的安装位置，还预留了无线通讯模块的安装空间，可根据实际需求选配红外、433M无线、蓝牙等不同的通讯方式，不需要修改外壳模具就能适配不同的通讯方案，提升了结构的通用性。设备侧面没有设置多余的按键，仅在右侧预留了可选的急停按键安装位，针对起重设备等有安全要求的使用场景，可以加装红色的急停按键，按键直径12mm，凸起高度3mm，采用醒目的红色配色，方便紧急情况下快速触发，不需要该功能的场景下可以用同材质的堵头封住该位置，保持外观的整体性。
