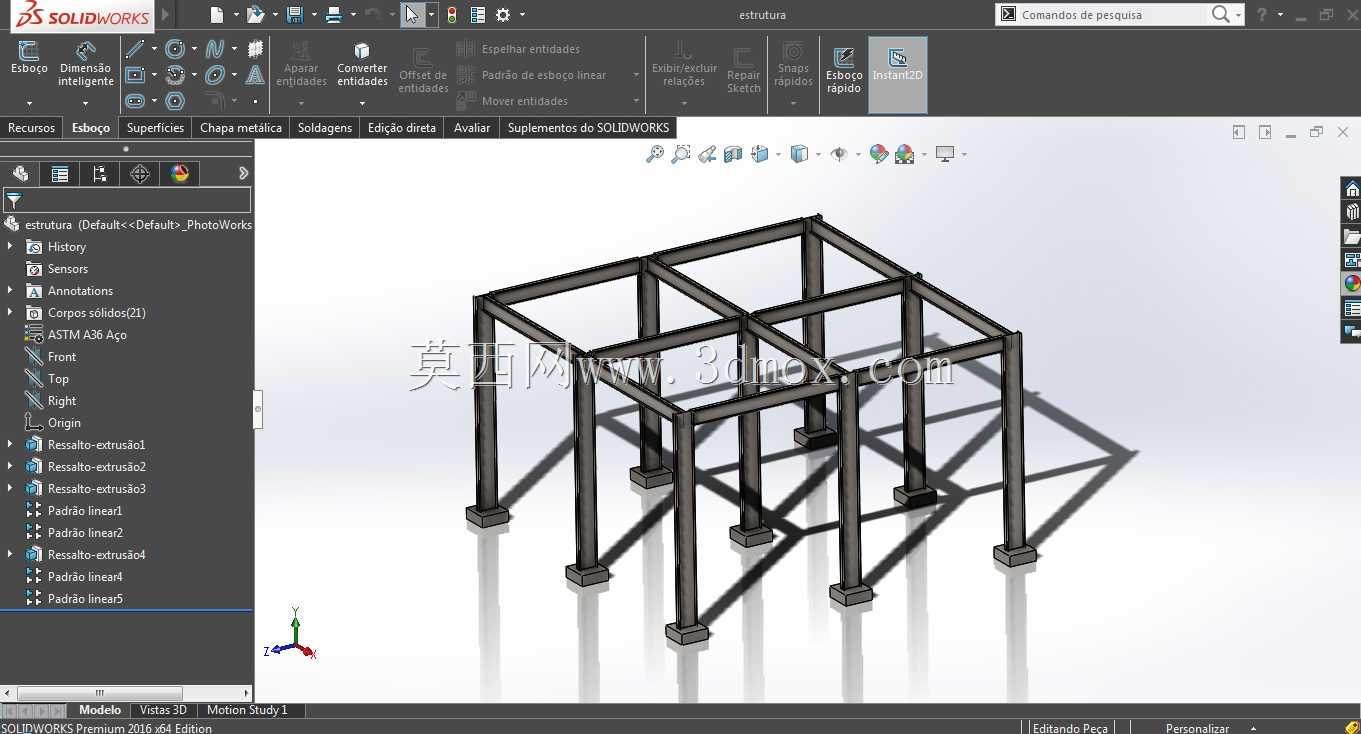

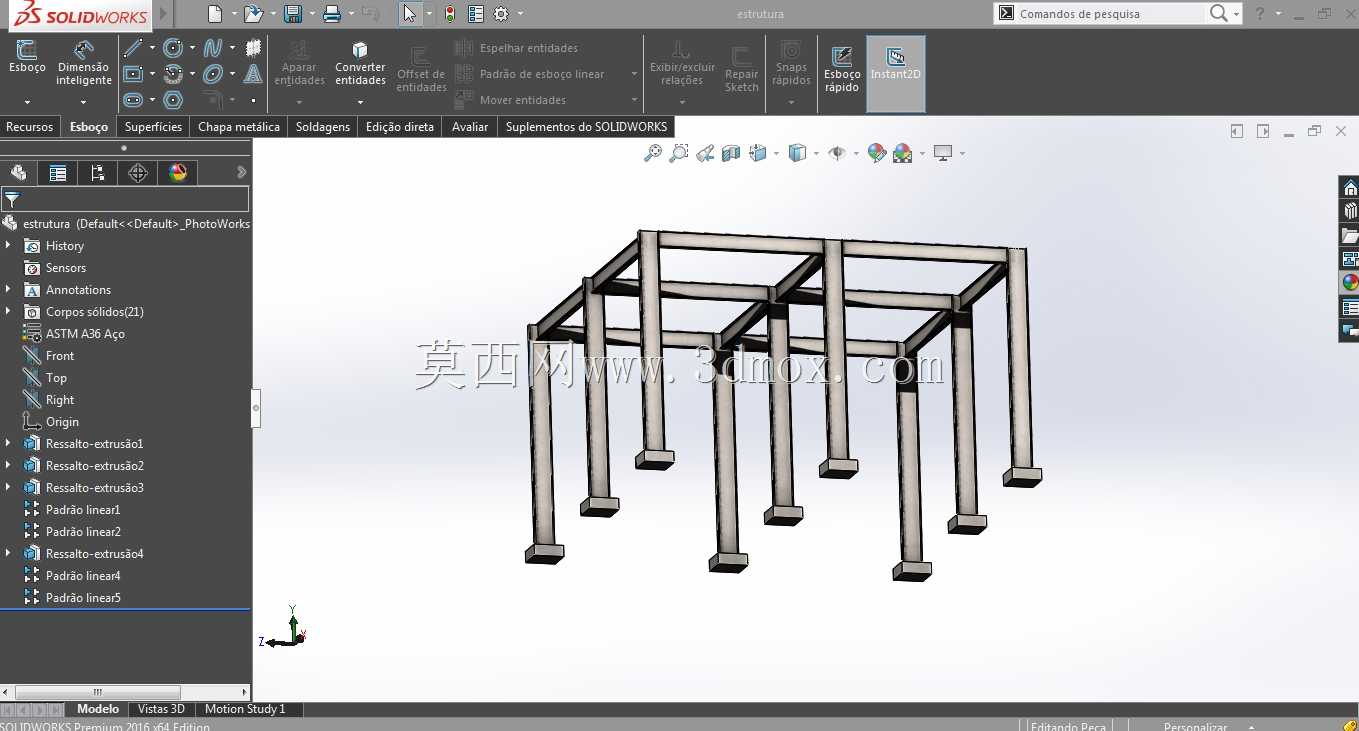

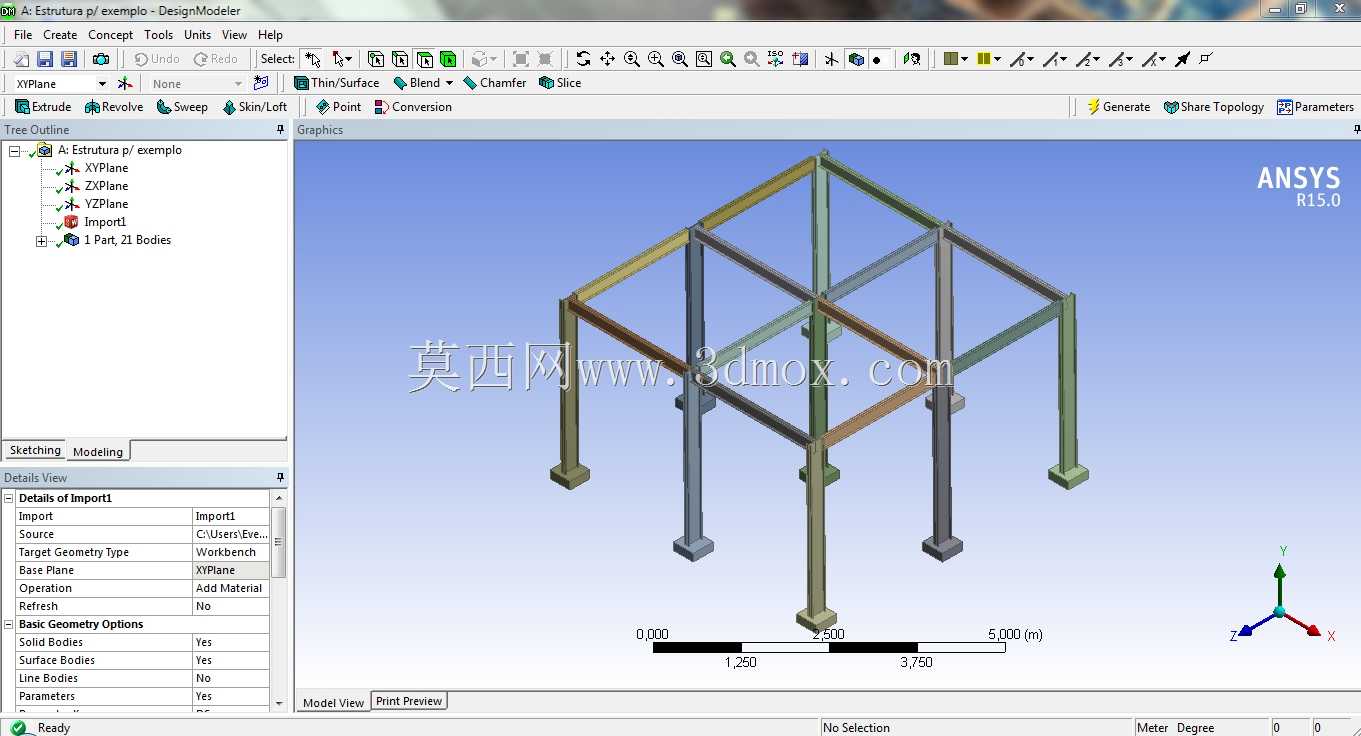

在工业厂房搭建、设备支撑平台布设、临时承重构架设计这类工程场景里,金属框架的受力可靠性直接关系到整体结构的使用安全,很多现场施工前的结构校核环节,都需要先通过三维建模完成受力状态的模拟,提前预判结构在额定载荷下的应力集中位置与变形量,避免后期安装后出现结构失稳、局部变形超差的问题。这个金属构架的三维模型,核心是完成框架结构在设定载荷下的von-Mises应力分布计算与整体变形量模拟,建模过程中先梳理了框架的传力路径:竖向立柱作为主要承重构件,将顶部横梁传递的竖向载荷传导至底部基础,横向连系梁则负责平衡水平方向的分力,减少立柱的长细比,提升整体结构的抗侧移能力。设计阶段首先确定了构件的截面选型,所有杆件均采用等截面矩形型材,

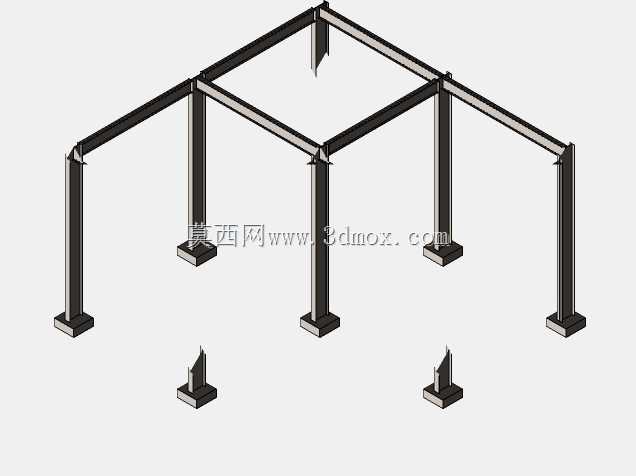

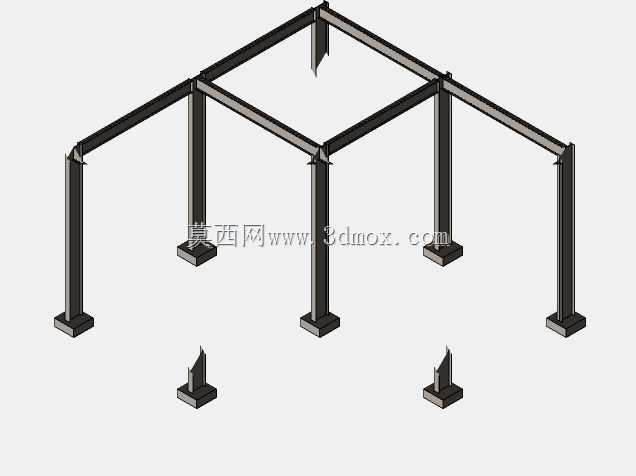

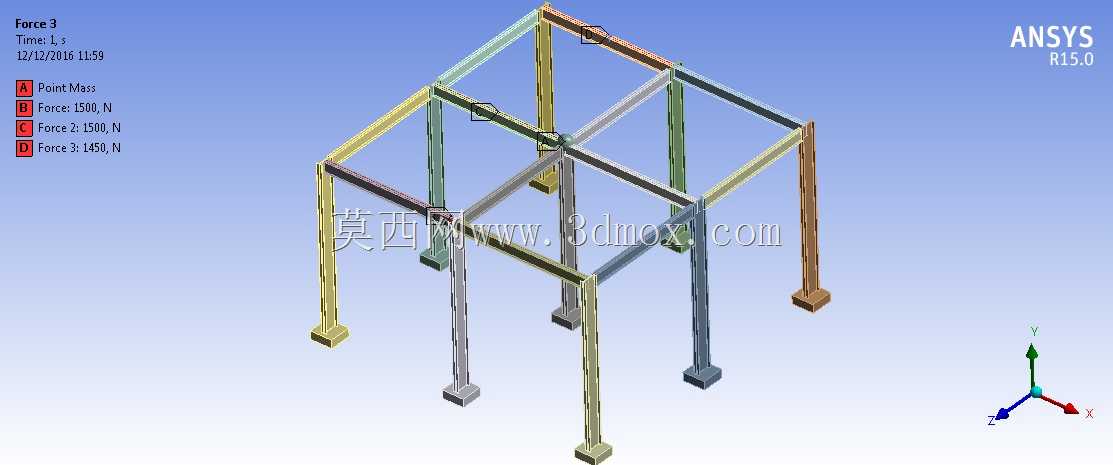

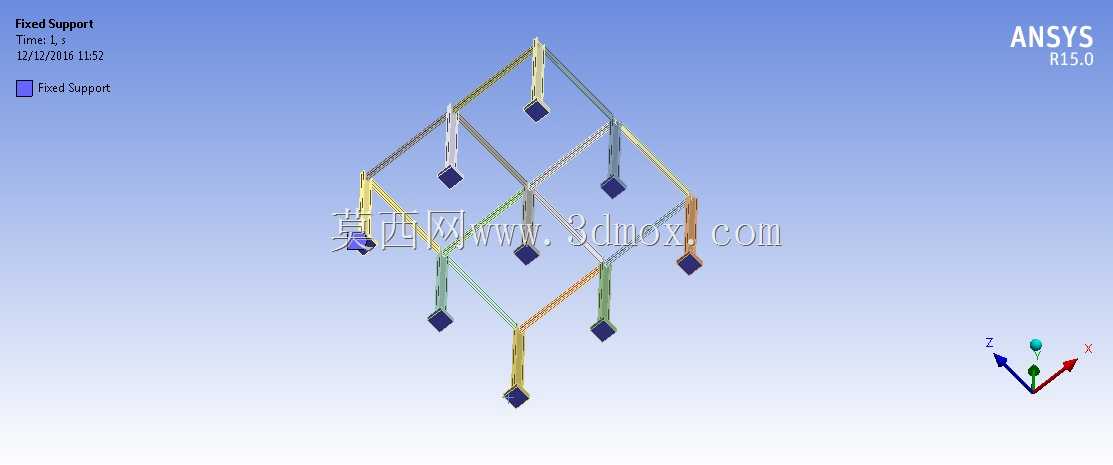

这类型材的截面惯性矩在两个正交方向差值较小,既能承受竖向压应力,也能应对一定的水平侧向载荷,适配多数无强动载的静态支撑场景。建模时严格对齐了实际安装的边界条件:底部柱脚设置为固定约束,模拟实际施工中柱脚与预埋基础板焊接连接的状态,限制柱脚位置的所有平动与转动自由度;载荷施加位置设置在顶部横梁的承载面上,按照常规均布静载的工况设置载荷大小,避免应力计算结果与实际受力出现过大偏差。从结构尺寸来看,整体框架采用三跨连续排布的形式,单跨跨度控制在常规型材无需额外加劲肋即可满足挠度要求的范围内,立柱高度适配多数中小型设备支撑平台、低层操作构架的常用高度区间,柱脚位置预留了与基础连接的安装面,安装时可直接匹配预埋板的孔位完成焊接或螺栓固定,

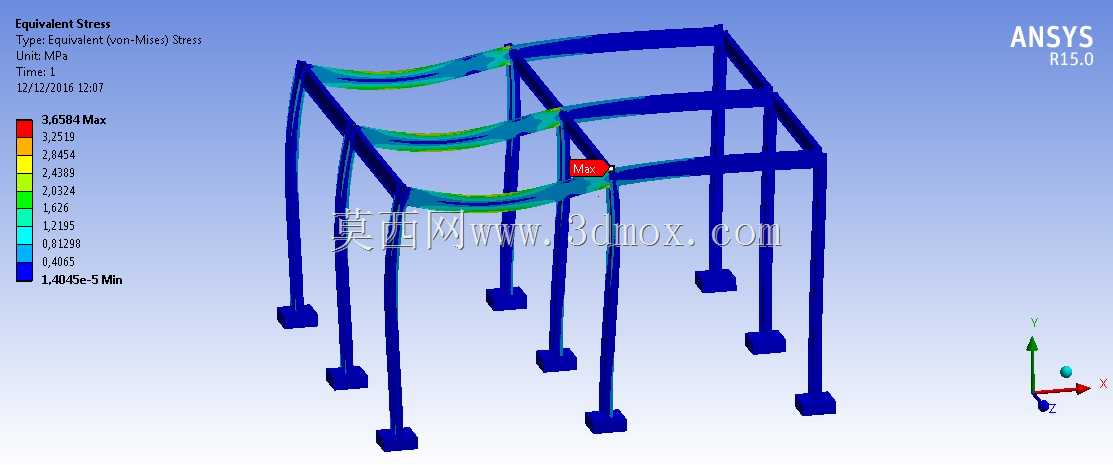

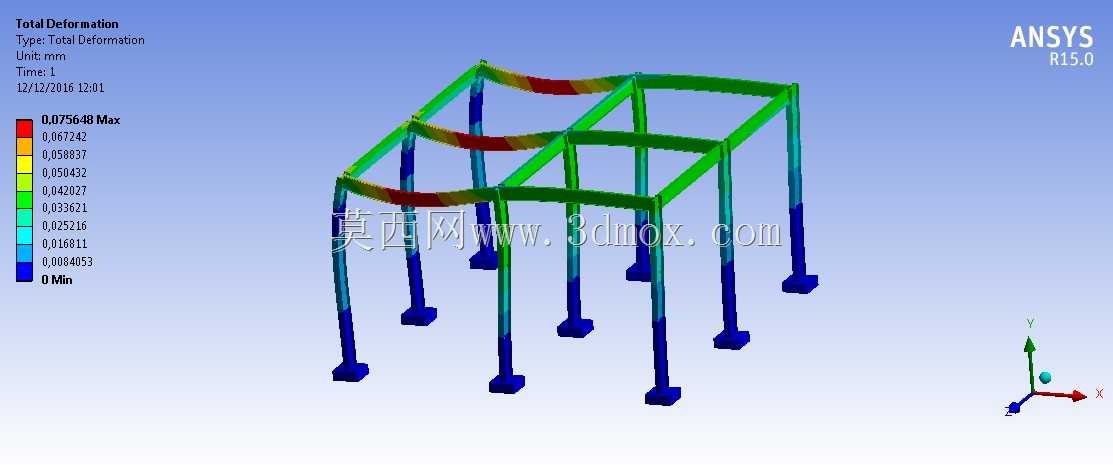

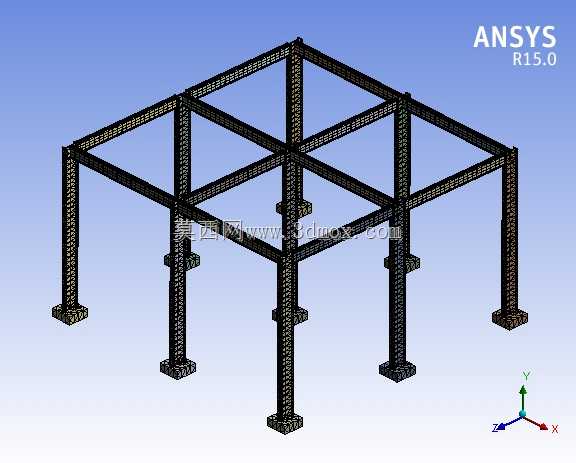

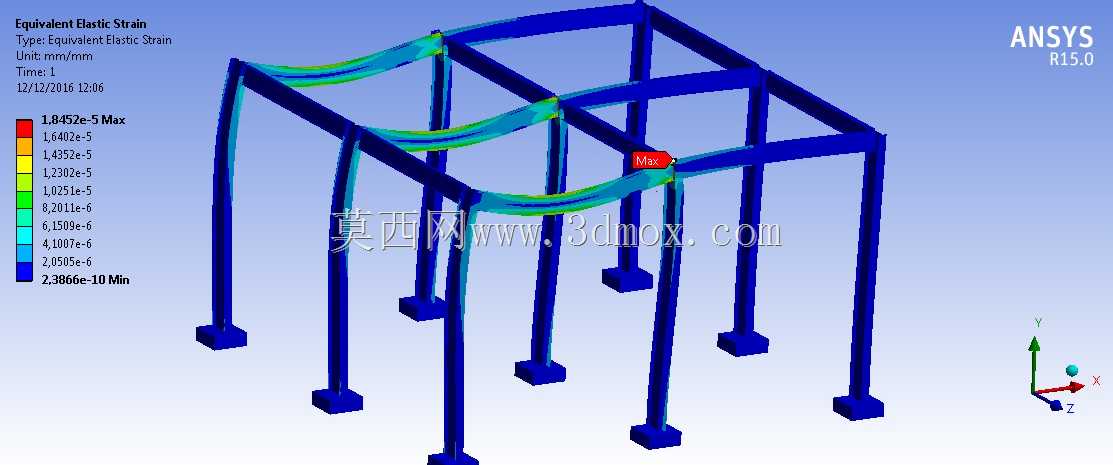

无需额外现场裁切构件。在仿真计算的设置上,模型将所有杆件的连接节点设置为刚性连接,模拟实际焊接节点的传力特性,避免铰接假设带来的应力计算偏差,计算完成后可直接提取各杆件的应力云图,定位应力值接近材料许用应力的危险截面,也可通过变形云图查看框架整体的最大变形位置,校核变形量是否满足规范要求的挠度限值。这类结构模型可直接用于同类金属构架的方案设计阶段校核,设计人员可根据实际项目的跨度、高度、载荷需求调整杆件截面参数与排布间距,快速迭代出满足受力要求的结构方案,减少后期现场调试时的结构修改工作量,也能为材料选型、构件下料提供精准的尺寸参考,避免材料浪费或结构强度不足的问题。建模过程中对所有杆件的交接位置做了贴合处理,不存在几何干涉问题,网格划分时对应力集中的节点位置做了网格加密,保证应力计算结果的精度,能够真实反映结构在实际受力状态下的响应,为结构设计的可靠性提供数据支撑。
