气动式止动装置机械结构设计

本款止动装置采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械设计公差规范，对每一处配合面预留合理装配间隙，保证虚拟装配阶段无干涉问题，可直接导出工程图用于生产加工参考。模型渲染阶段采用金属哑光材质搭配气动元件的工程塑料质感，还原工业设备真实视觉效果，各部件材质区分清晰，金属安装板做了细微的表面拉丝纹理处理，密封件采用橡胶哑光材质，气管部分还原了柔性管线的自然弯曲形态，整体渲染效果贴近实物装配状态。

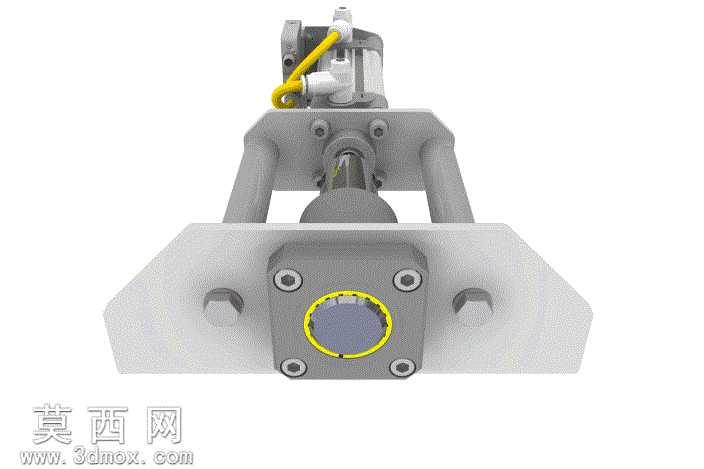

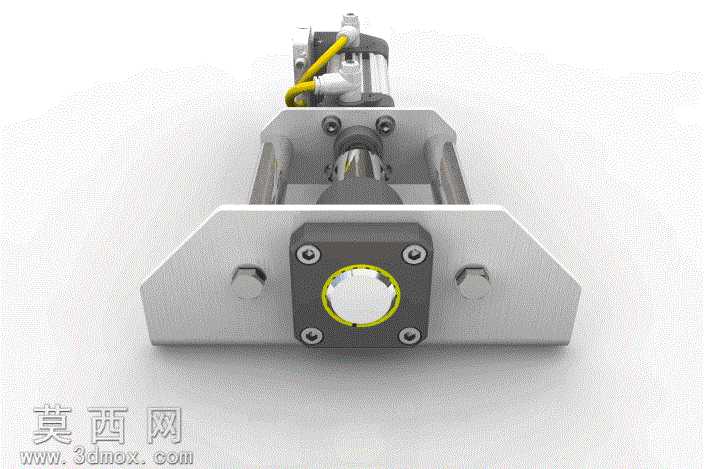

结构设计上，装置采用对称式安装板作为承载基体，中部集成博世力士乐系列气缸作为动力输出单元，气缸配置符合ISO15552标准的PRA系列配置文件，适配0822120002型标准缸筒，活塞直径设置为32毫米，配套12毫米直径活塞杆，活塞杆端部采用M10x1.25规格螺纹用于外接执行端，整体行程设计为50毫米，气路端口采用标准G1/8螺纹接口，可快速对接常规气动回路。安装板两端设计有对称的内六角安装孔位，可直接通过螺栓固定在设备机架上，前端止动端采用方形安装座搭配环形缓冲结构，止动动作触发时可通过环形缓冲垫吸收冲击载荷，避免刚性碰撞造成部件损伤。

设计思路围绕工业产线常用的工位止动需求展开，兼顾安装便捷性与动作可靠性，整体结构紧凑无冗余部件，气动驱动方式响应速度快、输出力稳定，可适配自动化产线上的工件定位、工位阻挡等多种应用场景。建模过程中对所有标准件均采用参数化特征建模，后续可根据实际使用需求快速调整缸径、行程、安装尺寸等参数，无需重新搭建整体结构，大幅提升设计复用效率。各部件之间的连接关系完全还原实际装配逻辑，螺栓连接、卡箍固定、气管插接等装配细节均完整呈现，可作为气动止动类机构设计的参考案例，也可用于气动传动相关的教学演示场景。
