阿特拉斯科学ORP检测电路模块结构设计

　　在水质在线监测、工业制程液体参数管控、水产养殖水体环境检测这类场景里，氧化还原电位（ORP）的实时采集是核心检测环节之一，这款EZO系列ORP电路模块，就是专门对接ORP电极探头、完成电位信号调理与数据输出的嵌入式功能单元，做检测设备结构集成、传感模块选型的工程师经常会接触到这类部件。从实际应用的落地场景来看，这类电路模块大多嵌入在便携式水质检测仪、壁挂式在线监测终端、水处理设备的内控单元里，不需要额外搭建复杂的信号调理电路，直接通过引脚对接探头与主控单元就能完成电位信号的采集换算，相比分立元件搭的采集电路，集成度更高，一致性也更可控，适合批量设备的装配调试。

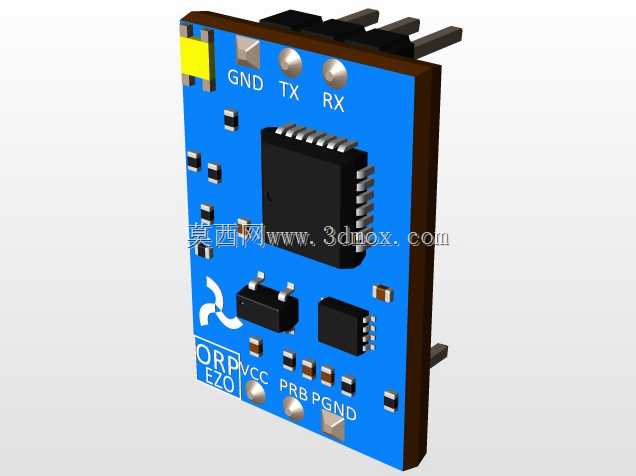

　　从产品功能特性上看，模块板载了信号处理芯片、通讯接口电路与电源管理单元，板上预留的GND、TX、RX引脚可以直接对接主控的串口通讯端，VCC引脚支持宽范围直流供电，PRB引脚专门对接ORP探头的信号输出端，PGND作为探头参考接地端，所有接口的引脚间距都按照标准2.54mm排针间距设计，既可以直接焊接排针做插接式装配，也可以通过焊盘直接焊接在母板上，适配不同的设备内部装配需求。板上的芯片布局做了分区处理，通讯接口区域靠近板边排针位置，电源处理单元靠近供电引脚，核心信号处理芯片布置在板卡中心区域，减少信号走线长度，降低外部电磁干扰对微弱电位信号的影响，毕竟ORP检测的是毫伏级的电位差，走线过长或者布局不合理很容易引入工频干扰，直接影响检测数值的稳定性。

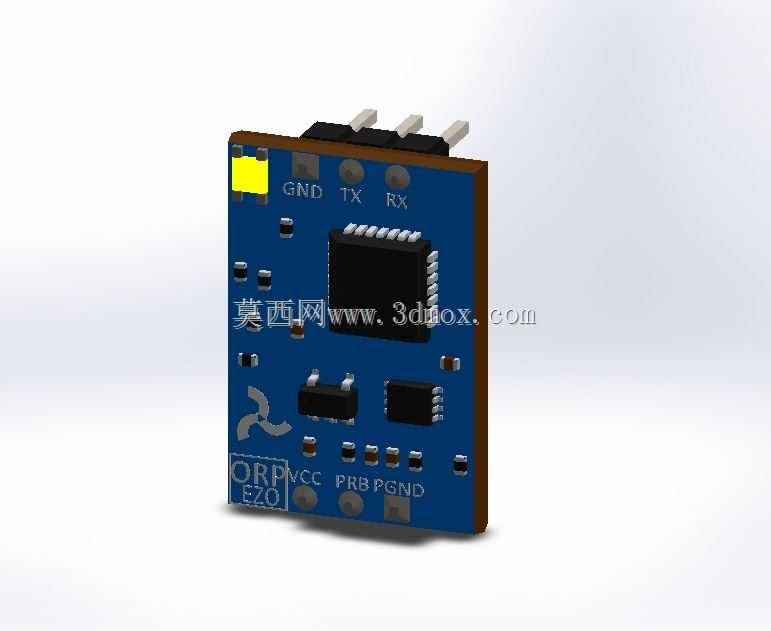

　　做三维结构设计的时候，首先要明确模块的安装边界，这款模块采用双层板设计，板厚1.6mm，整体外形是规整的矩形，四个角没有做安装孔设计，实际集成的时候可以采用排针悬浮固定、或者板边卡槽固定的方式，要注意板卡上方的排针突出高度、以及板背面元件的突出高度，预留足够的装配间隙，避免和设备内部的其他结构件、元件发生干涉。板卡边缘的元件离板边距离都在1mm以上，做卡槽设计的时候不会挤压到侧面的贴片元件，板上的黄色标识区域是出厂校准点位，结构设计的时候不要在这个区域上方布置遮挡件，方便后期校准操作的时候对接校准设备。

　　从设计思路的角度来说，这类集成式传感电路模块的结构设计，核心是平衡电气性能与装配便利性，首先要保证微弱信号回路的走线最短，所以信号输入引脚到核心处理芯片的走线做了等长处理，避开了板上的电源走线区域，减少电源纹波对信号的干扰；其次所有对外接口都布置在板卡的两个对边，一侧是电源与通讯接口，另一侧是探头对接接口，装配的时候走线方向清晰，不会出现线缆交叉的情况，方便设备内部的线束整理。另外板上的贴片元件都采用了工业级温宽的封装，适配户外检测设备的宽温工作环境，元件的焊接高度都控制在3mm以内，整体板卡的总厚度（包含最高元件）不超过8mm，对安装空间的要求很低，就算是手持式的便携检测设备，也能轻松容纳。

　　实际选型集成的时候，还要注意模块和ORP探头的匹配性，这款电路模块是专门适配阿特拉斯科学的ORP检测探头设计的，信号输入范围、阻抗匹配参数都和对应探头做了适配，不需要额外做阻抗变换电路，直接接线就能读取稳定的电位数值。在结构防护上，如果是用在潮湿或者有淋水的场景，需要给模块设计独立的防护舱，或者做三防漆涂覆处理，避免水汽侵蚀板卡造成短路，防护舱的设计要预留出通讯线和探头线的过线孔，过线位置做密封处理，同时要注意不要在模块的核心芯片区域布置强干扰源，比如继电器、开关电源这类器件，最好和模块保持20mm以上的间距，或者增加金属屏蔽罩隔离干扰。

　　很多工程师在做这类小模块的三维建模的时候，容易忽略元件的实际高度差，比如板上的主芯片是SOP封装，高度比周边的电阻电容高，排针的高度是标准的11mm（包含塑料底座），如果建模的时候只画了PCB板的轮廓，没有还原板上元件的高度，后期做装配干涉检查的时候就会出现问题，比如母板上的元件和这个模块的元件碰在一起，或者外壳离板卡太近挤压到排针。建模的时候要准确还原每个接口的位置、每个突出元件的外形尺寸，尤其是板边的接口位置，尺寸公差要控制在0.1mm以内，这样生成的工程图才能直接用于结构件的加工，不需要后期反复调整尺寸。另外板卡上的丝印标识在建模的时候可以做简化处理，不需要完全还原所有丝印文字，只需要标注清楚各个接口的功能位置，方便装配的时候识别方向就可以，毕竟结构模型的核心是表达装配关系与尺寸边界，不是做外观效果展示。
