PDIP-16直插式十六引脚集成电路封装结构

　　在工业控制板卡、消费电子主板、传感器信号调理模块的PCB设计环节，直插式双列封装的集成电路是很多入门级量产方案、教学实验平台、小批量工控设备里极为常见的元件，PDIP-16这类16引脚的塑封直插器件，更是很多运算放大器阵列、逻辑门组、小型传感信号处理芯片的标准封装选型。从实际电路装配的角度看，这类封装的器件不需要专用的SMT贴装设备，手工焊接即可完成装配，对于小批量打样、学生电子竞赛作品、老旧设备的维修替换场景适配性极强，哪怕是没有高端产线的小型电子作坊，也能完成这类元件的可靠焊接。

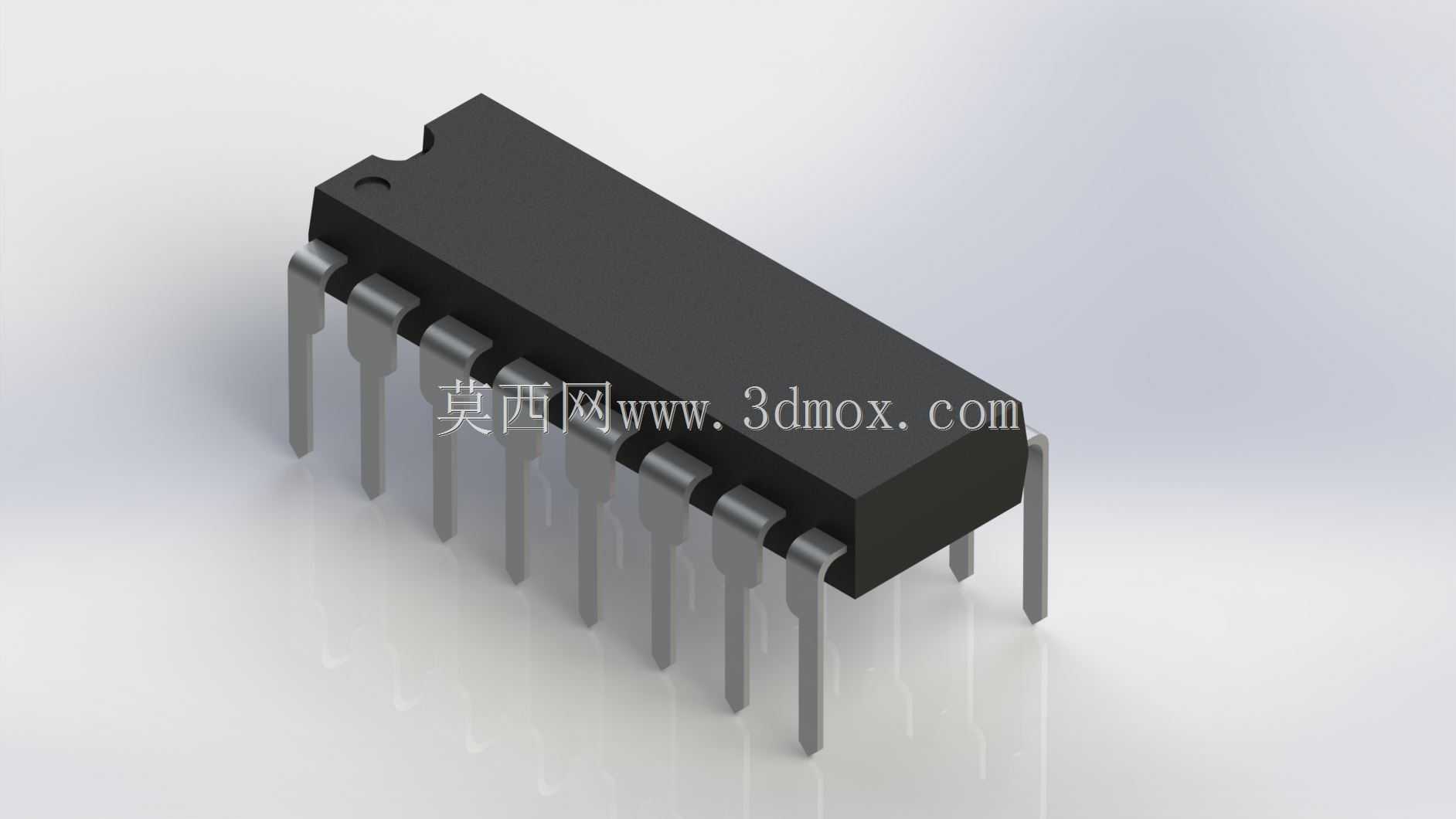

　　从结构设计层面拆解这个封装的特征，整体采用黑色阻燃环氧树脂塑封主体，本体一侧设计有半圆形的定位缺口，这是装配环节识别引脚序号的核心标识，能从根源上避免插件时引脚方向装反导致的电路烧毁问题。两侧对称排布的16根直插引脚采用可焊性镀锡铜合金材质，引脚间距采用行业通用的2.54mm标准间距，刚好匹配通用万用板、标准直插IC插座的孔位尺寸，设计PCB封装时不需要额外调整孔位坐标，直接调用标准封装库即可完成布局。引脚向外微张的成型角度，是为了插件时能顺利穿过PCB的安装孔，同时波峰焊后引脚与焊盘的结合强度足够，承受常规的外力拉扯时不会出现脱焊问题。

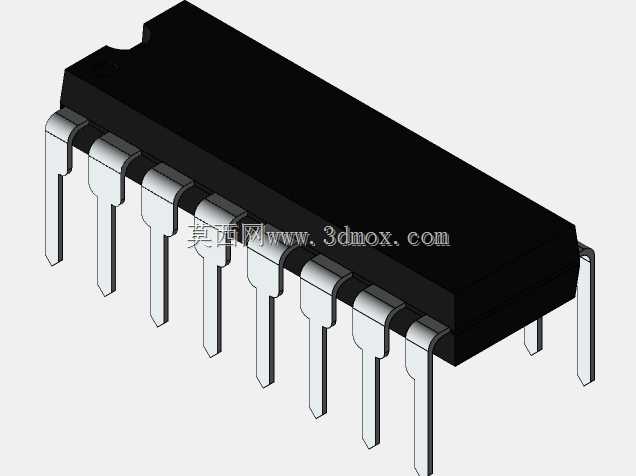

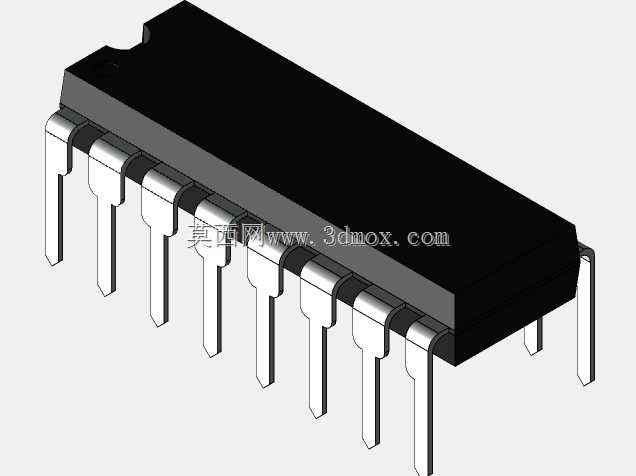

　　做三维建模时，首先要确认的是安装边界尺寸：塑封本体的宽度、长度要匹配实际元件的公差范围，引脚的伸出长度要兼顾PCB板厚与焊后剪脚的余量，通常引脚伸出塑封本体底部的长度控制在3mm左右，既能穿过1.6mm标准板厚的PCB，也预留了足够的焊接浸润长度。定位缺口的尺寸、位置要严格对应实物，不能出现偏移，否则在做整机装配干涉检查时，会出现模拟装配与实际生产不符的问题。引脚的折弯弧度要还原真实的成型工艺，不能做成直角折弯，实际生产中引脚是通过模具冲压成型，折弯处有自然的圆弧过渡，这部分细节如果建模时忽略，做装配仿真时会出现引脚与PCB孔位干涉的误判。

　　在实际设备应用中，这类封装的IC往往布置在PCB的边缘位置，方便后期调试时用探针接触引脚测量信号，也方便故障维修时直接拆换元件。不同于贴片封装的元件需要热风枪拆焊，PDIP封装的器件用普通吸锡器就能拆除引脚焊锡，更换效率极高，对于需要频繁更换芯片做实验的开发场景，搭配IC插座使用时，甚至不需要焊接，直接插拔就能更换芯片，能大幅缩短开发调试的周期。在传感器信号采集电路里，很多前置放大、AD转换的芯片都会采用这个封装，因为直插引脚的寄生参数比密集贴片封装更容易控制，对于微弱信号的调理电路来说，合理的引脚布局能减少信号串扰，提升采样的稳定性。

　　建模过程中还要注意塑封本体表面的细节，本体顶部通常会有激光打印的型号标识区域，建模时可以预留出对应的平面位置，方便后期做渲染时添加丝印内容，还原真实元件的外观。引脚的金属质感要区分于塑封本体的哑光黑色，渲染时给引脚设置略带磨砂的金属材质，还原真实镀锡引脚的表面质感，避免做成亮面金属导致外观失真。做装配检查时，要确认元件插装到PCB后，本体底部与PCB表面预留有0.5-1mm的间隙，这个间隙是波峰焊时焊锡流动的空间，也能避免元件本体与PCB表面的走线直接接触造成短路，建模时如果把本体底部与PCB表面完全贴合，就不符合实际的生产装配要求。

　　对于结构工程师来说，这类标准电子元件的三维模型精度，直接影响整机内部的空间布局校验，比如在设计传感器的外壳时，要确认IC本体的高度不会与外壳内壁发生干涉，引脚焊接后的突出高度不会触碰到外壳的加强筋，尤其是在紧凑型的传感模块里，内部空间余量极小，元件的尺寸误差哪怕只有0.5mm，都可能导致外壳无法正常装配。另外，这类直插元件的重量比同引脚数的贴片元件更大，在有振动的工业设备场景下，建模时还要考虑引脚的承重能力，必要时在模型里预留出点胶固定的位置，提醒生产环节在元件本体与PCB之间点红胶加固，避免长期振动导致引脚脱焊。
