直插14引脚集成电路封装结构

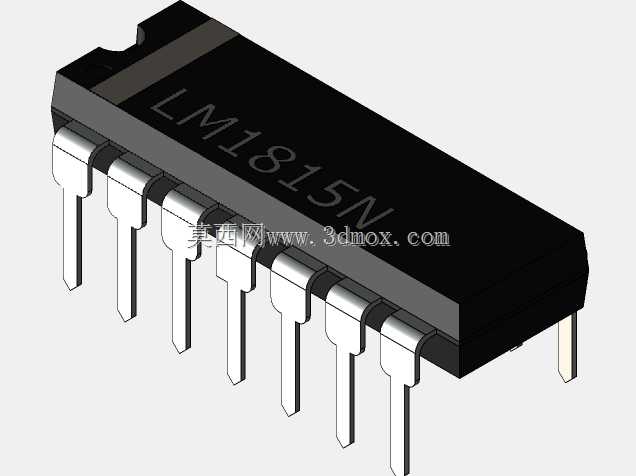

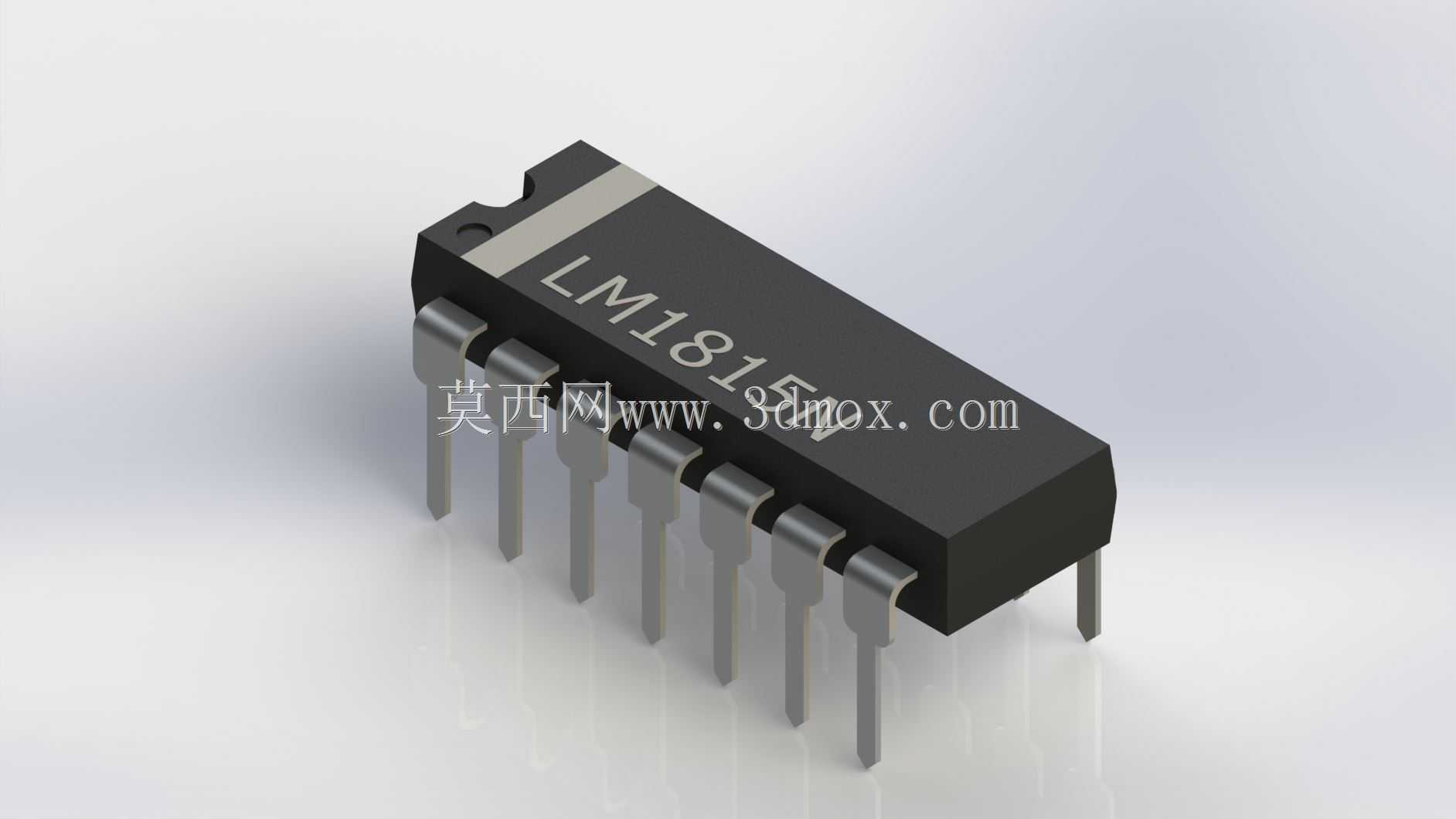

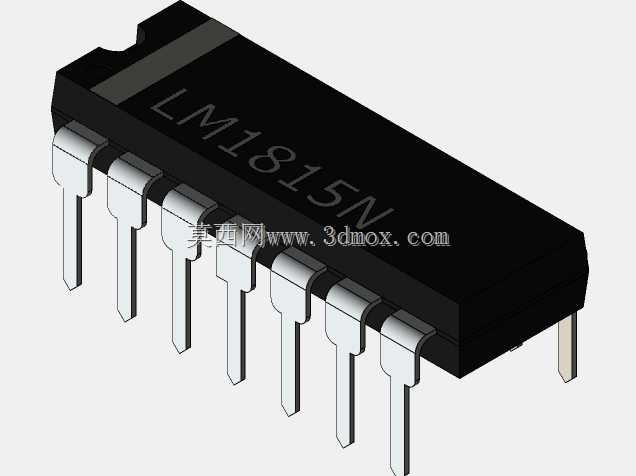

　　在工业控制板卡、消费电子主板、小型传感信号调理模块的PCB设计环节里，直插式双列封装的集成电路是很多入门级硬件方案、小批量试制产品里的常用元件，这类封装的元件不需要专用的SMT贴装设备，手工焊接即可完成装配，维修更换也十分便捷，哪怕是没有专业产线的实验室、电子爱好者工作室都能完成整板的焊接调试。这次呈现的14引脚直插集成电路结构，完全按照实际量产的DIP-14封装尺寸做的三维还原，引脚间距采用标准的2.54mm规格，两列引脚之间的排距为7.62mm，这是行业内沿用多年的通用直插IC封装尺寸，完全匹配市面上通用的IC插座、面包板以及标准PCB封装库的焊盘尺寸，设计人员在调用这个模型做结构干涉检查的时候，不需要再额外调整尺寸参数，直接导入装配就能验证元件和周边结构件的间隙是否满足装配要求。

　　从实际使用场景来看，这类14引脚的直插IC常被用在信号调理、小功率驱动、逻辑运算这类电路里，比如小型温度传感模块的信号放大电路、简易工控板的逻辑控制单元、老式家电的控制电路里都能见到同封装元件的身影。做三维结构设计的时候，很多工程师容易忽略直插元件引脚的成型长度，这个模型里的引脚伸出封装本体的长度做了准确还原，引脚末端做了轻微的外扩处理，这是实际量产元件为了方便插装特意做的工艺结构，插装的时候引脚能顺着焊盘孔滑入，不会因为引脚轻微偏移导致插装困难。封装本体的边角做了小尺寸的倒角处理，本体表面的印字区域做了平整处理，还原了实际芯片塑封本体的表面质感，本体一端的缺口定位标记也做了准确还原，这个标记是用来确认引脚1位置的关键结构，装配的时候可以通过这个缺口快速判断元件的插装方向，避免反向插装导致的电路烧毁问题。

　　在做整机结构布局的时候，这个模型可以帮助结构工程师确认元件的安装高度，DIP-14封装的本体高度是从PCB板面到本体顶面的垂直距离，这个尺寸直接影响到外壳的内部净空设计，如果外壳内部有加强筋或者凸台结构，就需要提前预留足够的间隙，避免装配的时候外壳压到元件本体导致引脚受力变形，甚至出现引脚脱焊的问题。另外两列引脚的外侧宽度尺寸也需要重点关注，有些设计里会在IC旁边布置电解电容、接线端子这类高度较高的元件，提前通过三维模型核对元件之间的横向间隙，就能避免生产装配的时候出现元件干涉，无法顺利插装的问题。

　　从设计思路上来说，这个模型没有做多余的简化处理，每一根引脚的弯折弧度、厚度都和实际元件保持一致，塑封本体的拔模斜度也做了还原，实际的塑封元件在生产的时候为了方便从模具里脱出，本体侧面会有微小的拔模角度，这个细节很多简化模型都会忽略，但是在做高精度的结构仿真、热分布模拟的时候，这些细节会影响仿真结果的准确性。比如在做板卡热设计的时候，塑封本体的实际外形尺寸会影响周围空气的对流路径，准确的模型能让热仿真的结果更贴近实际工作状态，帮助工程师更合理的布置散热结构，确定元件的工作温度是否在额定范围内。

　　很多刚入行的结构工程师在做PCB元件布局的时候，往往只关注元件的占位尺寸，忽略了元件实际的外形轮廓和安装后的空间占用，比如直插IC的引脚在焊接后会有少量的焊锡突出焊盘，这个模型里引脚的直径尺寸按照实际元件的引脚线径设置，导入PCB装配后可以准确核对引脚和周边走线、过孔的安全间隙，避免出现引脚和走线距离过近导致的耐压不足问题。另外在做测试工装设计的时候，准确的IC模型可以帮助设计人员定位测试探针的位置，确保探针能准确接触到引脚的测试点，不会因为模型尺寸偏差导致探针偏移，出现测试接触不良的问题。
