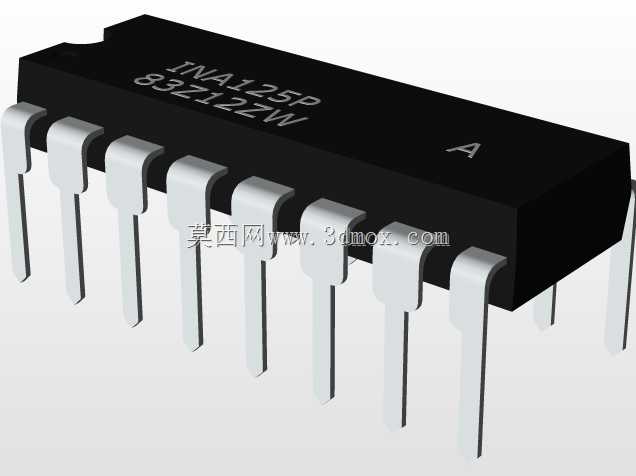

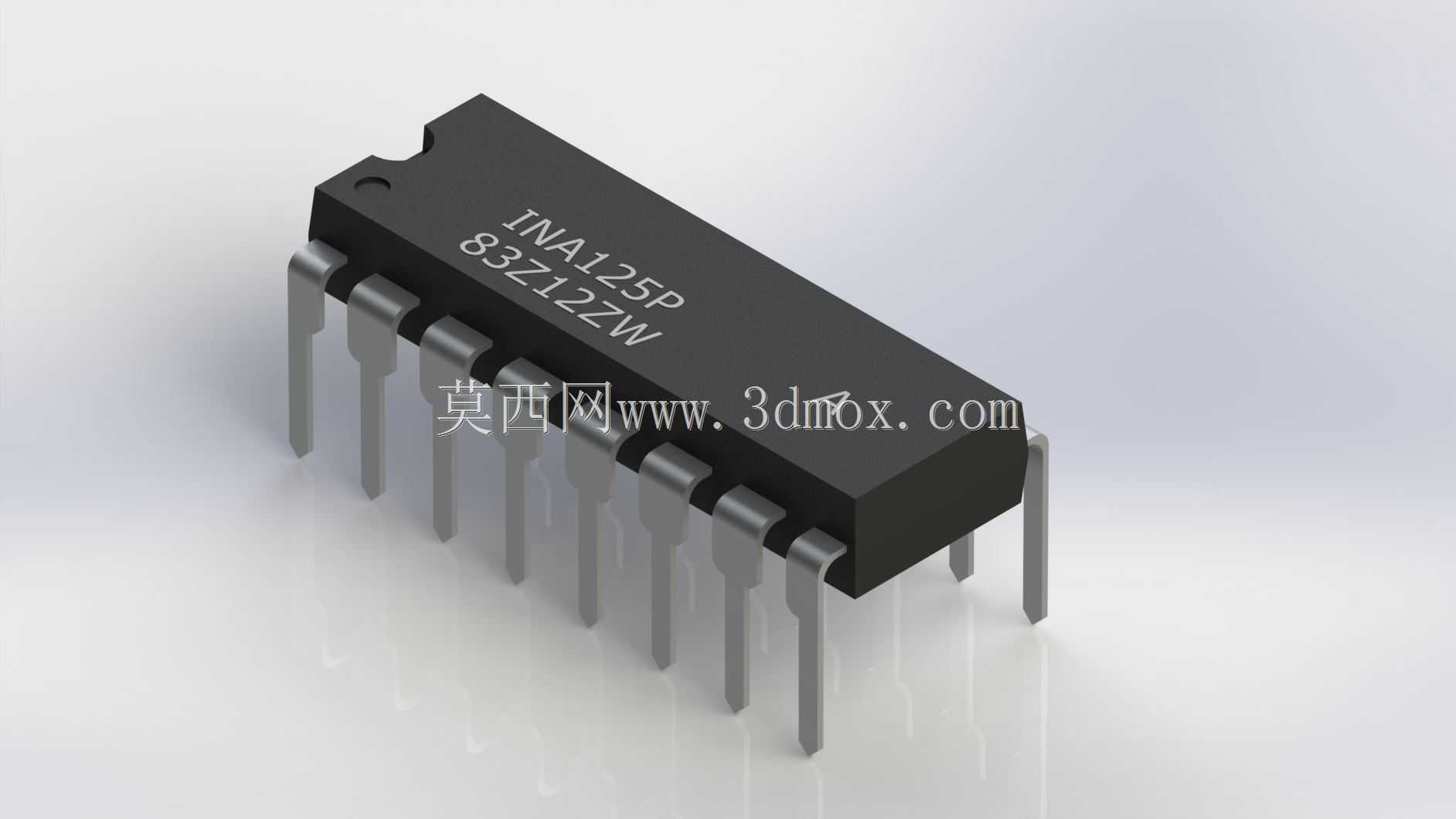

INA125仪表放大器PDIP-16封装结构

　　在工业测控、精密仪器研发的电路设计环节中，直插封装的仪表放大器是小信号采集链路里的核心器件，本次呈现的INA125相关结构，完整还原了PDIP-16封装的实体形态，可直接用于电路板布局验证、整机装配干涉检查、教学演示模型搭建等场景。从实际工程应用来看，这类器件常被部署在工业传感器信号调理前端，对接应变桥、热电偶、压力传感元件的毫伏级输出信号，通过内置的高精度增益网络完成信号放大，为后续ADC采样提供匹配的电压范围，在工业现场的称重设备、温度巡检仪、精密测力装置里都能见到同类型器件的身影。

　　设计这款结构时，首先要还原PDIP-16封装的标准安装边界，双列直插的引脚间距严格遵循2.54mm通用排距，每列8根引脚的列间距为7.62mm，引脚直径、伸出塑封本体的长度都匹配实际量产器件的尺寸，能直接导入PCB设计软件完成封装匹配校验，避免结构设计阶段出现引脚与焊盘对位偏差、器件与周边壳体或接插件干涉的问题。塑封本体的外形做了精准还原，包括本体一端的定位缺口、表面印字区域的凹陷特征，引脚的弯折弧度也完全参照实际直插器件的成型工艺，没有做简化处理，能真实反映波峰焊工序中引脚与焊盘的接触状态，也可用于手工焊接实训的模型演示。

　　从功能特性对应的结构设计来看，这类仪表放大器的塑封本体采用黑色环氧塑封料，具备足够的绝缘强度与耐温性能，模型里还原了塑封表面的哑光质感与金属引脚的金属光泽，在做产品渲染、整机方案展示时，能直观呈现电路板上器件的实际排布效果。引脚的排布完全对应INA125的引脚定义位置，电源引脚、信号输入引脚、增益设置引脚、参考电压引脚的位置都和实际器件一致，结构设计人员在做整机三维布线时，可以直接参照这个模型预留走线空间，避免高压走线与敏感信号引脚距离过近引入干扰。

　　在设备选型阶段，这个结构可以帮助结构工程师快速确认器件在电路板上的占用空间，尤其是在紧凑型测控设备里，周边的电解电容、接线端子、散热片的排布都需要和该器件保持安全距离，直插器件的引脚伸出长度决定了电路板下方需要预留的焊盘空间与绝缘间隙，模型里完整还原了引脚穿过电路板后的伸出长度，能帮助设计人员确认电路板与设备底壳之间的安全距离，避免组装后引脚顶到壳体造成短路风险。另外在做产品的三维装配动画、维修维护演示内容时，这个高精度的器件模型可以让演示内容更贴近实际生产场景，新入职的硬件调试人员也能通过模型快速识别器件定位方向，避免焊接时装反器件造成电路损坏。

　　不同于简化的方块式电路模型，这个结构完整还原了器件的所有细节特征，包括塑封本体边角的微小倒角、引脚根部与塑封结合处的过渡结构，在做有限元热仿真分析时，也能基于这个模型的实际尺寸设置材料参数，模拟器件满负载工作时的温升情况，帮助设计人员优化电路板上的散热布局，确认是否需要在周边预留散热风道或者增加散热措施。在教学场景中，职业院校的电子工艺实训课程可以用这个模型讲解直插集成电路的封装特点、焊接注意事项，让学员在实际操作前就能对器件形态有清晰的认知，减少实操阶段的器件损耗。
