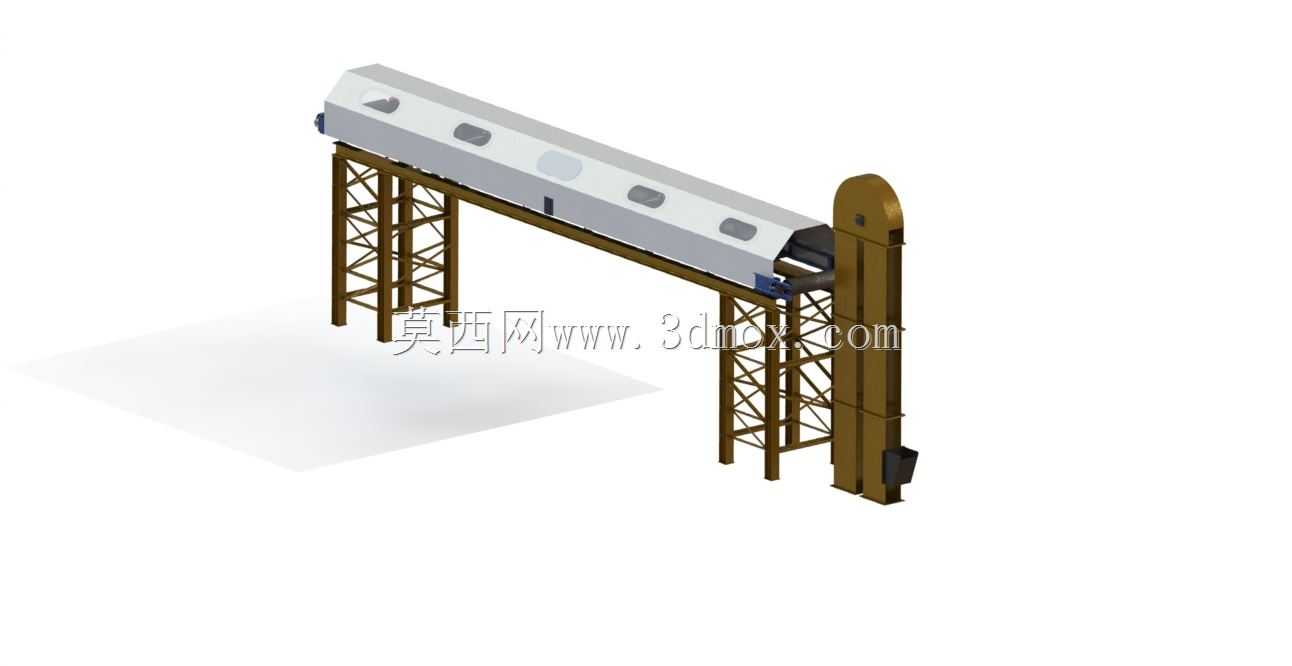

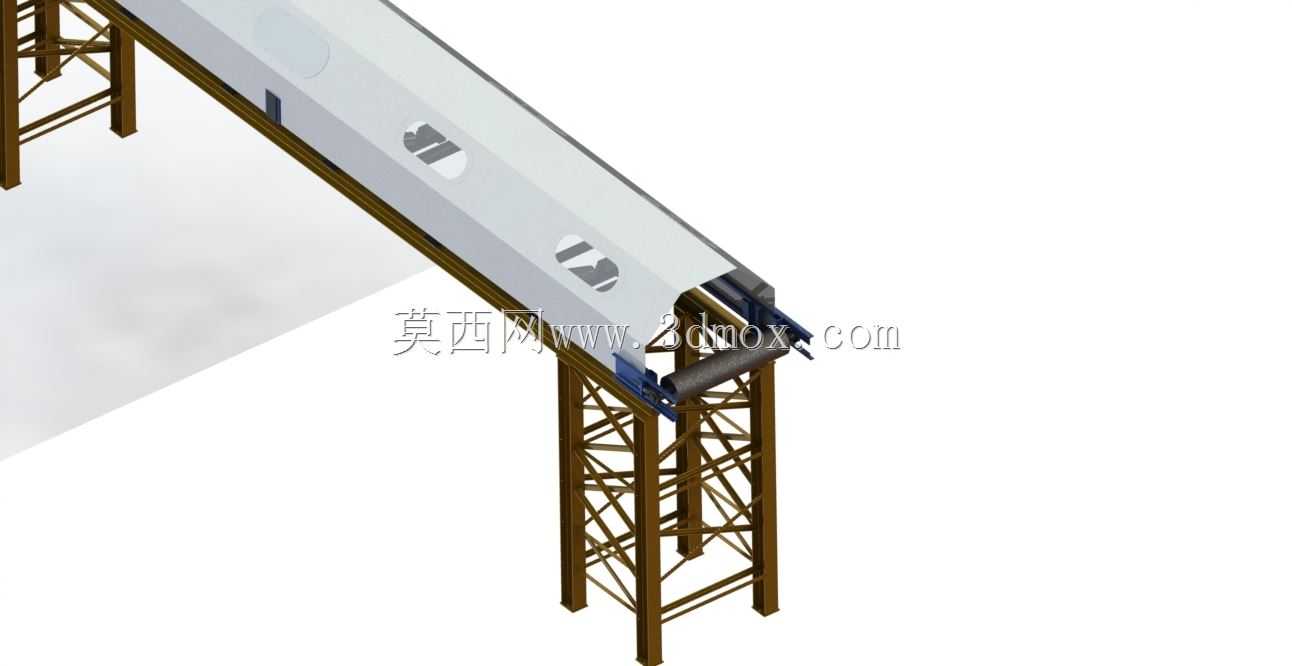

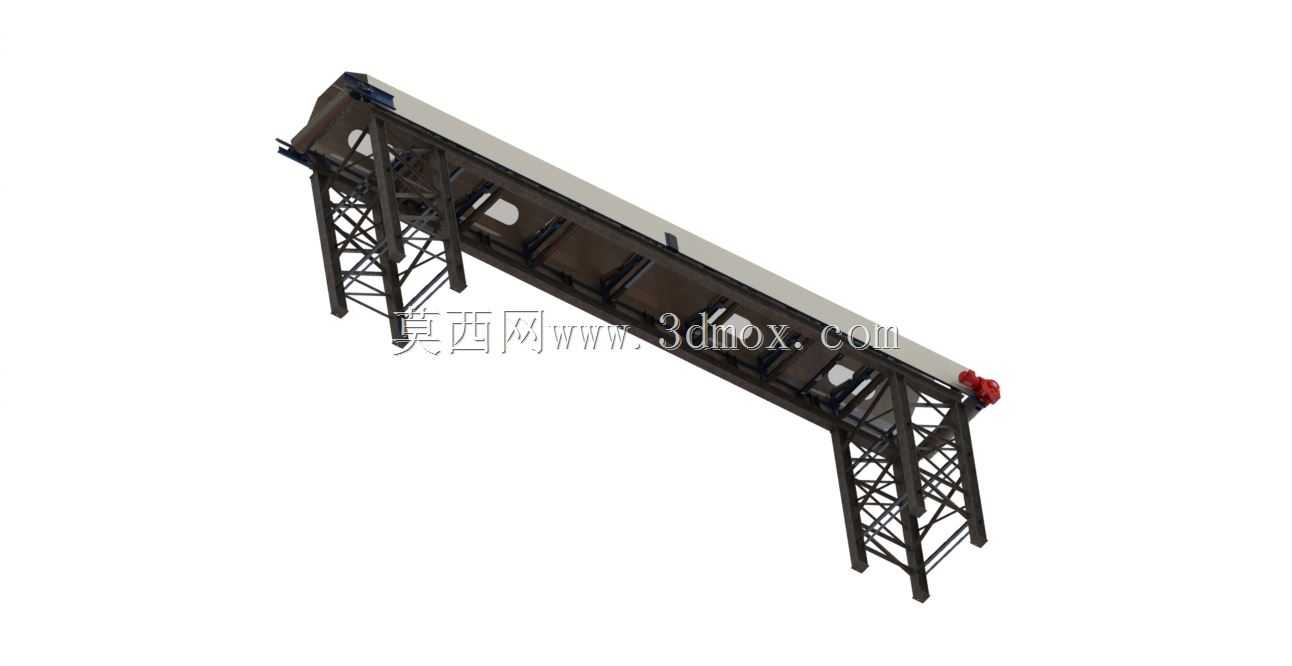

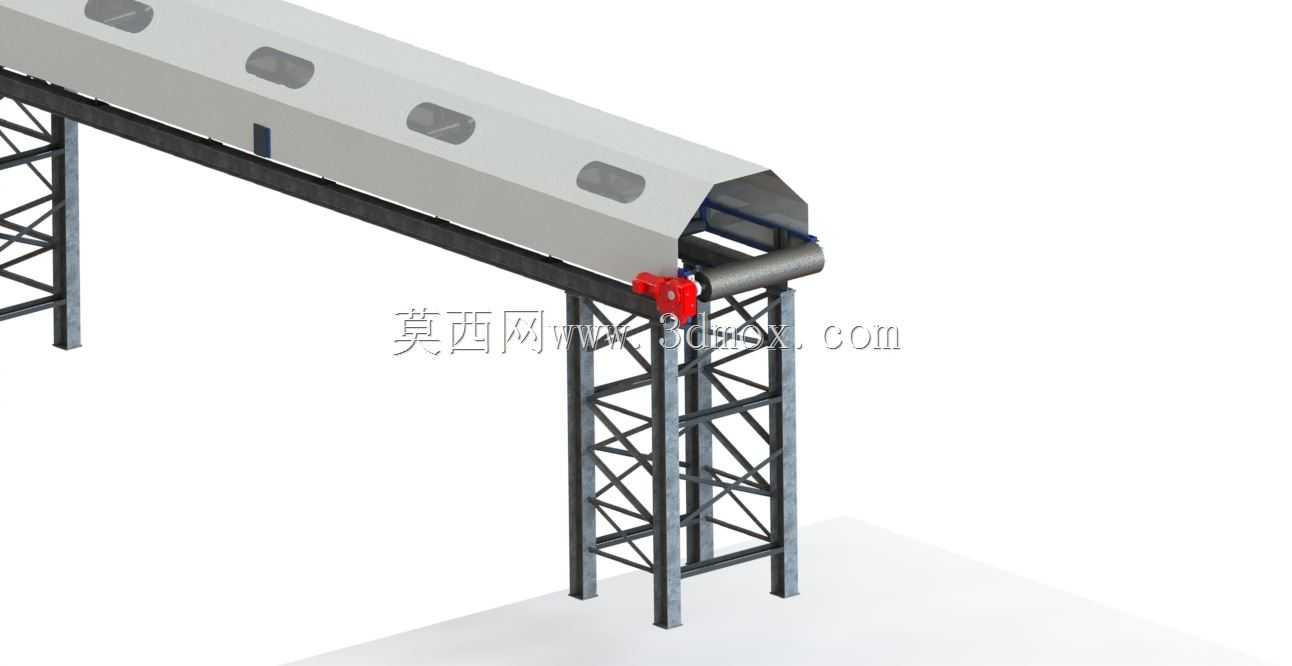

带式输送机钢架支撑结构三维设计

　　桁架两侧预留的托辊安装座可根据输送物料的密度调整槽型托辊的组距，重载工况下托辊间距可缩小至0.8米，轻载工况可放宽至1.2米，保证输送带在运行过程中不会出现过度下垂导致的撒料或跑偏问题。设计这类支撑结构时，首先要核算整体的静载荷与动载荷，静载荷包含输送带自重、物料满载重量、托辊与滚筒组件的重量，动载荷则要考虑输送机启动、制动时的惯性力，以及户外布设时的风载荷、积雪载荷，主承重弦杆通常采用矩形钢管或角钢焊接成型，腹杆采用等边角钢做交叉布设，形成稳定的桁架受力体系，将上部载荷均匀传递到两端的支腿位置，支腿底部预留的地脚螺栓孔可与现场混凝土基础做刚性连接，避免设备运行时出现整体晃动。结构的头部位置预留了传动滚筒的安装支座，在散料连续输送的工程场景里，带式输送机的钢架支撑结构是决定整机运行稳定性的核心部件，不同于轻型皮带机的铝型材框架，这类采用型钢焊接桁架的结构，主要面向矿山、港口散货堆场、建材骨料生产线这类长距离、重载输送工况，能适应大跨度无中间支撑的布设需求，减少现场土建支墩的布设密度，降低厂区或矿区的土建施工成本。从实际使用场景来看，这类结构的带式输送机能适配块度不超过300mm的散状物料，包括原煤、碎石、砂石骨料、粮食散料等，常规布设倾角不超过18度，若配合花纹带或挡边带可适当提升倾角上限，支撑结构的高度可根据现场卸料点的高度差做模块化调整，单段标准节长度通常为6米，可通过多段拼接实现数十米甚至上百米的输送距离，

　　支座的安装面做了铣平处理，保证滚筒轴线与输送机纵向中心线的垂直度偏差不超过千分之一，防止输送带运行时出现跑偏，尾部位置预留了张紧装置的安装空间，可适配螺旋张紧或重锤张紧结构，根据输送距离的长短选择对应的张紧形式，短距离输送采用螺旋张紧即可满足调节需求，长距离输送则需要重锤张紧来保证输送带始终保持合适的张紧力，避免出现打滑现象。桁架的中间段两侧预留了导料槽、清扫器、安全护栏的安装点位，导料槽可在受料点位置引导物料落到输送带中心，减少物料对输送带的冲击，同时避免撒料，头部清扫器安装在传动滚筒下方，可刮除输送带表面粘附的物料，防止物料进入滚筒与托辊之间加剧部件磨损，安全护栏则是在设备检修时为运维人员提供防护，避免高空坠落风险。

　　从安装边界来看，这类桁架结构的宽度通常比输送带宽度宽出200mm左右，比如适配1米宽输送带的桁架，其外部总宽度约为1.4米，支腿的横向跨距根据支撑高度做对应调整，支撑高度在5米以内时支腿跨距约为1.2米，支撑高度超过5米时跨距需要加大至1.8米以上，保证整机的抗倾覆稳定性，设备安装时需要保证各段桁架的纵向直线度偏差每10米不超过5毫米，整体直线度偏差不超过20毫米，避免输送带运行时出现周期性跑偏。结构的所有焊接位置都需要做焊后去应力处理，防止长期受载出现焊接变形，表面做除锈喷漆处理，适应户外潮湿、多粉尘的工况，延长结构的使用寿命，在易受物料冲击的受料段位置，桁架上弦杆会额外加焊耐磨衬板，减少物料对钢结构的直接冲击磨损。

　　这类带式输送机的支撑结构采用模块化设计，所有标准节都可以在工厂预制完成后运输到现场进行螺栓拼接，不需要在现场做大量焊接作业，大幅缩短现场安装的周期，同时后期维护时如果某一段结构出现磨损变形，可以单独更换对应的标准节，不需要对整机结构做大规模拆解，降低运维的成本与难度。在实际选型时，需要根据输送物料的密度、输送量、输送距离、布设倾角来调整桁架的型钢规格，比如输送量达到每小时1000吨的重载工况，主弦杆需要采用壁厚不小于6mm的矩形钢管，腹杆采用不小于5号角钢，而输送粮食等轻散料的工况，可适当降低型钢规格，控制设备的整体制造成本。结构设计时还需要考虑输送带的跑偏调整空间，托辊安装座预留了左右调节的长孔，运维人员可以在设备运行时通过调整托辊的角度来纠正输送带的轻微跑偏，不需要停机拆解部件，提升设备的运行效率。头部传动滚筒的支座还预留了减速电机的安装位置，可根据驱动功率的大小选择对应安装尺寸的减速电机，采用直联驱动的形式减少传动环节的功率损耗，同时也能缩小驱动单元的整体占用空间，适合场地比较紧凑的布设场景。
