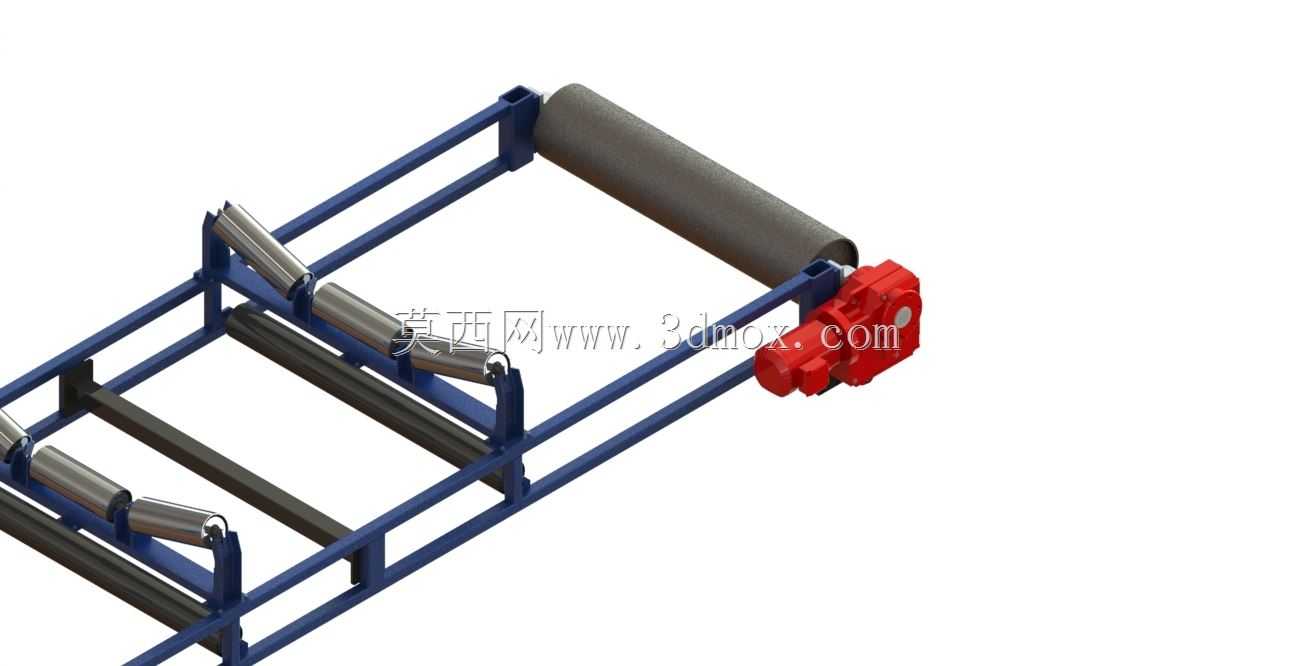

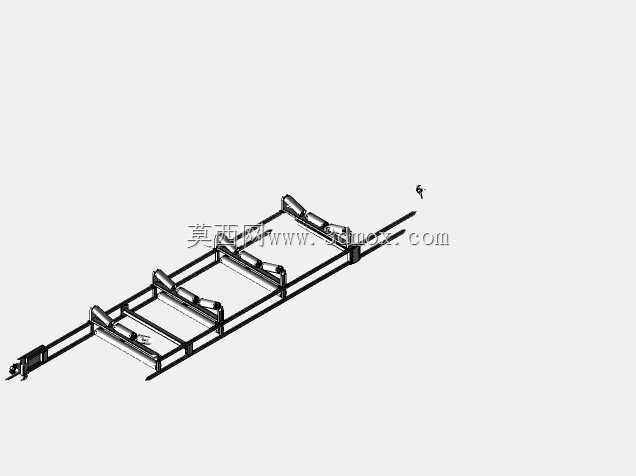

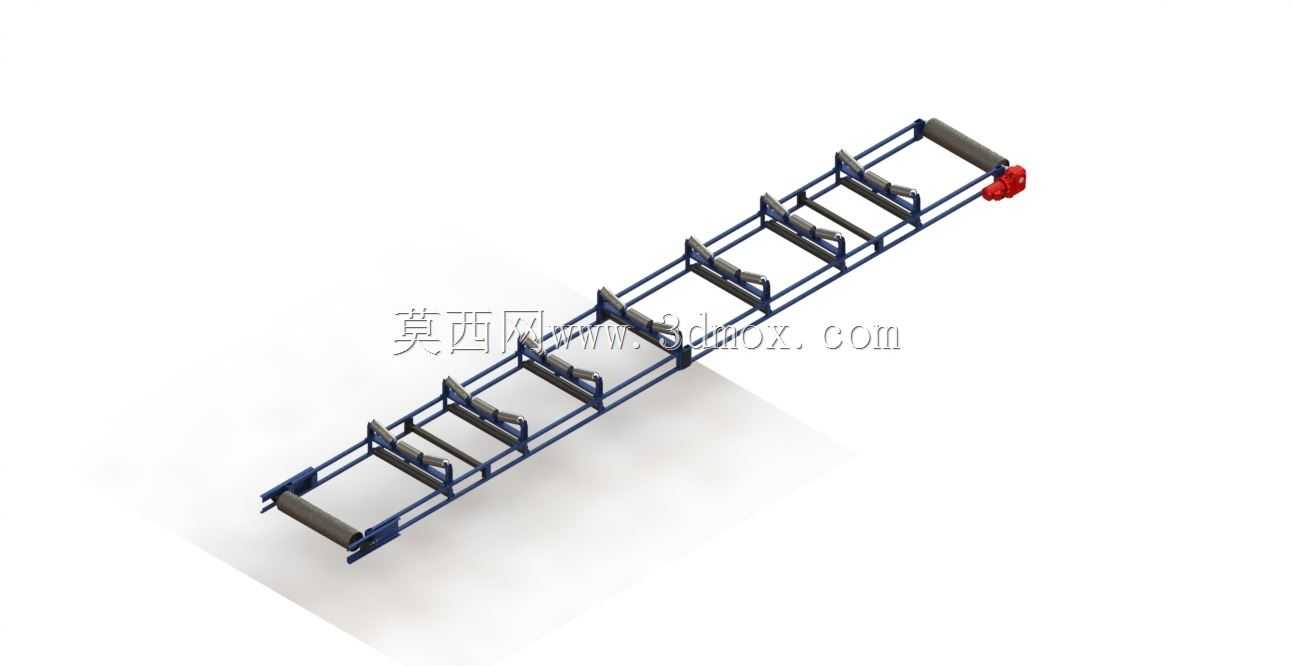

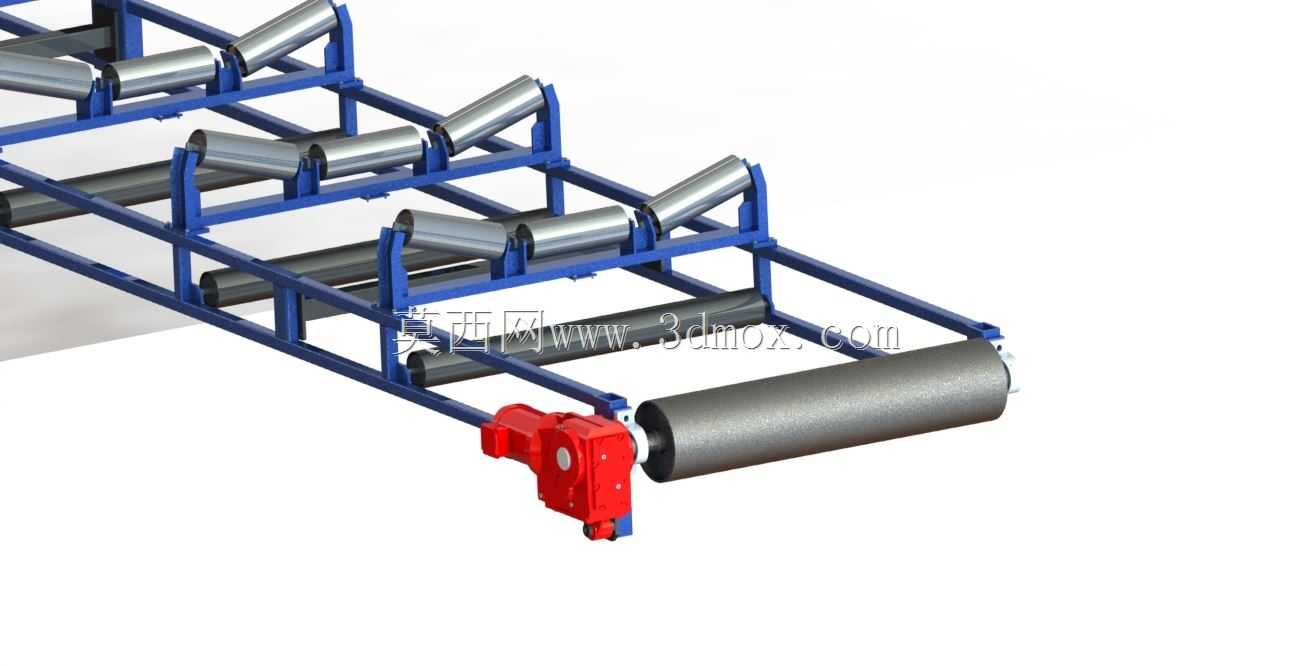

做散料输送线布局的时候,槽型辊道的选型和结构匹配一直是现场调试最容易出问题的环节,这套模型还原的是带槽型托辊组的端部驱动辊道结构,刚好对应矿山、建材、粮食加工这类散料转运场景的常用配置。先从安装边界说,这类辊道的机架采用模块化分段焊接结构,单段机架的长度通常匹配现场立柱的跨距,一般控制在3米到6米区间,避免长距离焊接带来的机架变形,机架两侧的纵梁采用槽钢折弯件,托辊安装支座直接焊接在纵梁内侧,安装时要保证同一截面的三个托辊(两侧倾斜托辊加中间水平托辊)的槽角误差控制在1度以内,不然皮带运行时很容易出现跑偏撒料的问题。端部的驱动滚筒采用铸胶表面,人字形防滑胶面的设计能提升和输送皮带之间的摩擦力,避免重载启动时出现打滑,驱动端配套的硬齿面减速机直接通过法兰和滚筒轴连接,省去了额外的联轴器传动环节,能压缩驱动端的整体安装尺寸,在车间空间受限的转运站场景里,这种直联驱动的结构比传统的链传动、皮带传动布局更省安装空间,日常维护的拆检点也更少。
很多新手做建模的时候容易忽略托辊的排布间距,实际上托辊的间距是根据输送物料的密度来调整的,输送矿石这类高密度散料时,上托辊的间距要控制在1米到1.2米,下回程托辊的间距可以放宽到3米,要是输送粮食这类低密度物料,上托辊间距可以放到1.5米,这套模型里的托辊排布是按通用散料输送的密度阈值设计的,槽角设置为30度,这个角度是兼顾输送量和皮带运行稳定性的常用值,槽角太小的话物料容易在皮带晃动时撒落,槽角太大则会加重皮带边缘的磨损,缩短皮带的使用寿命。机架的支腿设计成可调节高度的结构,底部带安装底板,通过膨胀螺栓和地面基础固定,支腿和纵梁之间加斜撑加固,避免重载时机架出现横向晃动,尤其是在皮带启动和制动的瞬间,物料的惯性冲击力会直接作用在机架上,斜撑的排布角度要保证力的传导路径直接落到地面基础上,不能让纵梁承受额外的弯矩。
从功能特性来看,这套辊道结构可以适配带宽500mm到1400mm的普通橡胶输送皮带,输送倾角可以在0到20度之间调整,当需要做倾斜输送时,只要在上层托辊组之间加密布置防跑偏挡辊,就能避免皮带在倾斜段出现下滑偏移。很多现场改造项目里,会在这类辊道的中间段加装称重托辊、纠偏装置,模型里预留的托辊安装支座的孔位是通用尺寸,不需要额外在纵梁上钻孔就能直接加装各类检测附件,这点在做三维建模的时候特意做了标准化处理,所有托辊的安装轴径、支座孔距都采用行业通用的互换尺寸,后期维护更换配件时不需要单独定制,能大幅降低现场的备件库存压力。
做结构设计的时候,还要考虑皮带张紧的调节空间,驱动端的滚筒轴承座采用滑槽式安装结构,通过调节螺栓可以调整滚筒的前后位置,实现皮带的张紧度调节,调节行程一般预留150mm到200mm,足够覆盖皮带使用一段时间后的塑性伸长量。回程段的下托辊采用平行托辊结构,安装位置比上层托辊低200mm左右,给皮带的回程运行留出足够的垂度空间,避免皮带和机架纵梁出现摩擦。很多人建模时会把所有托辊都做成一样的直径,实际上上层承载托辊因为要承受物料的冲击载荷,直径通常比下回程托辊大一个规格,比如上托辊用89mm直径的辊筒,下托辊用76mm直径的辊筒,这样既能保证承载段的结构强度,又能控制整体的制造成本,这套模型里的托辊直径区分就是按照这个工程实际逻辑做的,不是统一尺寸的简化建模。
在实际的生产线布局里,这类辊道通常会和给料机、料斗、卸料小车配合使用,进料端的位置要额外加密3到4组缓冲托辊,缓冲托辊外面包裹橡胶圈,能吸收物料下落时的冲击力,避免砸坏托辊或者击穿皮带,模型里进料端的托辊排布已经预留了加密安装的位置,用户在做具体项目适配时,只要替换对应位置的托辊类型就能直接用。另外,机架的两侧预留了安全护栏、防尘罩的安装孔位,在有环保要求的车间或者露天输送场景里,可以直接加装封闭外罩,不需要重新对机架做二次加工。整个结构的所有焊接件都做了倒角处理,避免安装时划伤施工人员,所有转动部件的润滑点都预留了注油嘴的安装位置,日常维护时不需要拆解设备就能完成润滑保养,这点也是现场运维人员非常在意的设计细节,很多新手做设计时经常会忽略注油空间,导致后期维护时黄油枪伸不进去,不得不拆解部分结构才能加油,大幅提升了维护工作量。
