小型倾斜式螺旋给料输送设备结构

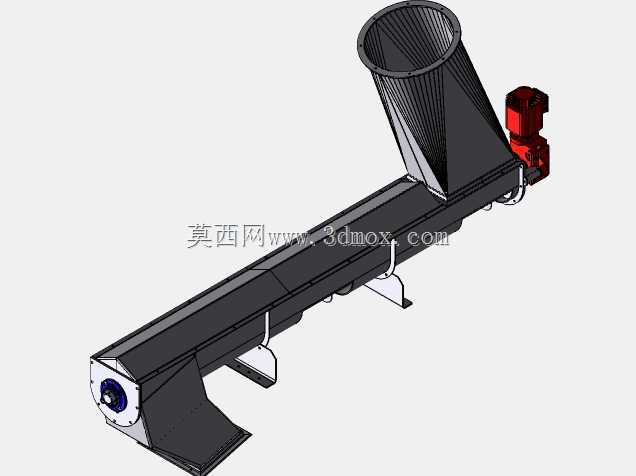

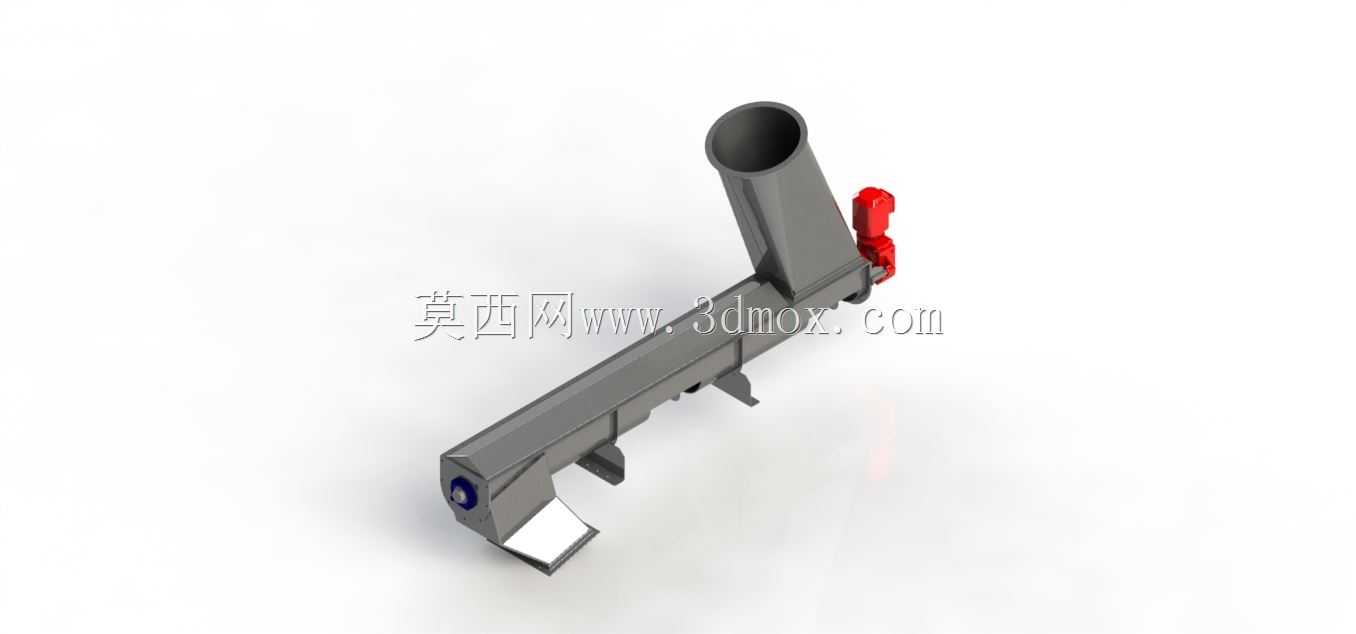

　　这款螺旋输送结构主要面向小产能散料输送工况设计，额定输送能力适配每小时2吨的散状物料转运需求，常见于小型食品加工生产线的粉料配料段、小型化工车间的颗粒料投料工位、实验室配套中试生产线的物料转接环节，也可用于小型粮食加工点的原粮短距离提升输送，解决散料在小空间内的密闭转运需求，避免开放式输送带来的粉尘外溢、物料洒落问题。从结构布局来看，设备采用倾斜布置形式，进料端设置垂直向上的接料斗，可直接对接人工投料口或者上游小型料仓的出料口，接料斗的口径设计兼顾人工投料的操作便利性与小料仓出料的对接适配性，斗体与输送槽体采用圆弧过渡连接，避免物料在转角处出现积料堵料的问题。输送段采用U型槽体搭配内置螺旋叶片的结构，

　　螺旋轴的两端采用带密封结构的轴承座支撑，驱动端设置在输送段的低位出料侧，端部的端盖集成了轴承安装位与轴密封结构，可有效防止细粉料进入轴承造成磨损，同时避免物料从轴端缝隙泄漏。槽体底部设置有多个安装支脚，支脚的安装面预留了螺栓固定孔位，可根据现场安装需求调整固定位置，适配不同高度的安装基础，支脚与槽体采用焊接连接，整体刚性足够支撑满载运行时的设备重量与物料载荷，不会出现运行过程中槽体晃动的问题。出料口设置在输送段高位的底部，采用斜切口形式，物料在螺旋叶片的推动下到达出料端后可依靠自重顺利排出，不会在端部残留积料。驱动端外侧设置有红色的防护端盖，既可以对驱动连接部位起到防护作用，避免杂物卷入传动部位，也可作为设备运行状态的直观标识，

　　方便现场巡检人员快速识别驱动端位置。在设计思路上，这款结构优先考虑了小产能工况下的实用性与易维护性，整体结构没有冗余的复杂部件，槽体的上盖采用可拆分的连接形式，日常清理或者检修螺旋叶片时，只需拆除上盖的固定螺栓即可接触到内部输送构件，不需要对整体设备进行大规模拆解。螺旋叶片采用等螺距设计，对于流动性较好的粉料、小颗粒物料可以实现稳定的匀速输送，不会出现物料脉动输送的问题，输送过程中物料的填充率控制在合理区间，既保证输送效率，也避免填充率过高造成的螺旋轴过载。设备的整体外形尺寸紧凑，倾斜角度适配常见的小高度差提升场景，安装时不需要占用过大的场地空间，对于现有生产线的改造适配性较强，不需要对原有工位布局做大幅度调整即可完成安装对接。

　　从安装边界来看，设备的进料口中心高度、出料口中心高度都预留了一定的适配调整空间，支脚的固定孔位采用长圆孔设计，安装时可根据现场对接的上下游设备位置做小范围的位置微调，降低现场安装的对位难度。槽体的壁厚选择兼顾了耐磨性能与设备自重，对于常规的无强磨蚀性的散料，长期运行下的槽体磨损量可控，不需要频繁更换槽体构件。轴端密封采用接触式密封结构，可适配大部分细粉料、小颗粒料的输送密封需求，若输送有特殊密封要求的物料，也可在原有密封位基础上快速更换适配的密封件，不需要对端盖结构做修改。设备运行时的转速设定在合理区间，既保证输送效率，也避免转速过高造成的物料被螺旋叶片抛洒、粉尘外溢的问题，运行过程中的噪音控制也符合小型生产车间的作业环境要求。
