人员消杀通道及配套储液装置结构设计

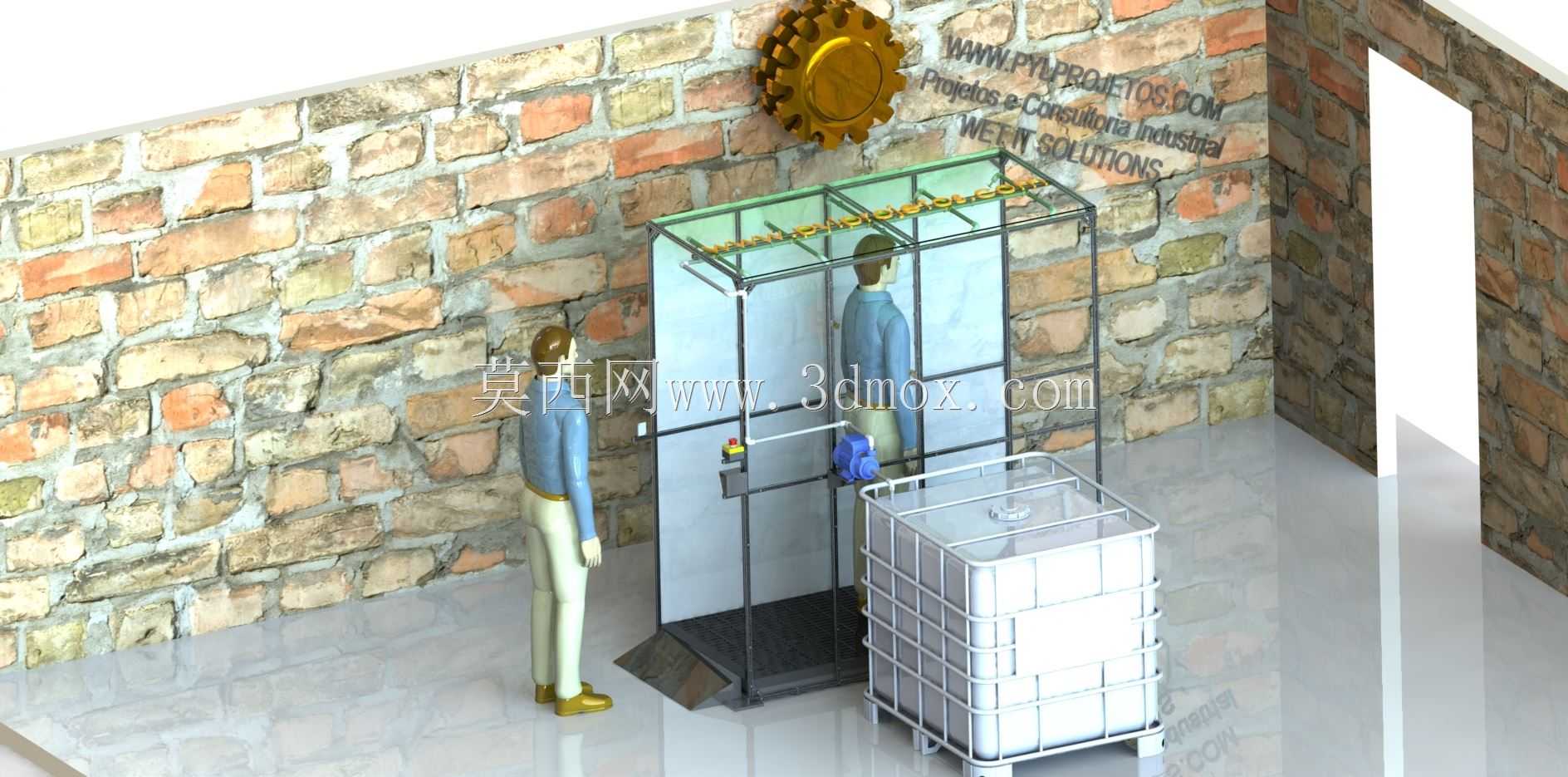

　　这套三维结构方案针对人员进出管控场景的消杀需求设计，核心覆盖通行消杀通道与配套储液供液单元两部分，可直接适配厂区入口、公共场馆通道、防疫管控点位的人员全身消杀作业需求。从实际落地的安装边界来看，单组消杀通道的占地宽度控制在1.2米区间，纵深长度适配单人单次通行的1.8米空间，整体高度匹配常规成年人通行的2.3米净高，安装时无需对现有地面做大规模开挖改造，仅需平整硬化地面即可完成固定，通道侧边预留的供液管路接口距离地面高度为0.4米，可直接对接旁侧放置的IBC吨桶储液单元，管路走线无需额外架设高架支撑，沿地面边角做防护覆盖即可完成布设。

　　设计过程中优先考虑了通行的流畅性与消杀的无死角覆盖，通道主体采用铝型材框架做支撑结构，外围搭配透明防护挡板，既能够阻挡消杀过程中的液滴外溢，也方便外部值守人员观察通道内部的通行状态，避免出现人员滞留、磕碰的问题。通道顶部布设的链式挂接结构，可根据实际消杀需求调整雾化喷嘴的悬挂高度，针对不同身高的通行人员都能实现从上至下的全覆盖喷淋；通道侧部预留的控制点位，集成了启停按钮与状态指示灯，人员进入通道后可触发感应启动，也可切换为手动控制模式，适配不同管控等级下的使用需求。

　　旁侧配套的IBC吨桶储液单元，采用标准工业中型散装容器的结构尺寸，长宽尺寸为1.2米*1米，整体高度1.15米，满容状态下可存储1000升消杀药液，框架采用镀锌钢管焊接结构，能够耐受日常搬运、药液存储的磕碰与腐蚀，顶部预留的加注口可直接对接药液调配管路，底部的出液口高度为0.3米，可依靠重力向通道的供液管路输送药液，也可根据需求外接增压泵提升雾化喷淋的压力，适配不同浓度、不同类型消杀药剂的输送需求。

　　从功能适配的角度来看，这套结构没有采用复杂的定制化异形构件，所有框架连接、挡板固定、管路对接的部位都采用标准件装配，后期维护更换配件时无需单独开模定制，可直接采购通用五金配件完成替换。通道底部设置的防滑接液托盘，能够收集喷淋过程中滴落的残液，托盘边缘设置的导流槽可将残液引导至侧边的收集接口，避免残液流到通道外部造成地面湿滑，也方便定期对残液做集中处理，避免消杀药剂残留对周边环境造成影响。

　　在结构细节的处理上，通道入口处做了15度的斜坡过渡，方便携带小型工具、推行轻便推车的人员顺利进出，不会出现门槛磕碰的问题；通道内部的所有管线都隐藏在框架型材的凹槽内部，外部做密封压条覆盖，避免消杀药液长期喷淋造成管线腐蚀老化，也能防止人员通行时勾挂衣物。储液单元的框架顶部预留了叉车插孔，后期需要调整储液位置或者更换储液桶时，可直接用叉车完成整体搬运，无需拆解管路之外的结构，大幅降低后期点位调整的施工量。

　　针对不同场景的适配需求，这套结构还预留了扩展接口，通道框架的侧边可加装测温模块、身份识别模块的安装位，不需要重新打孔破坏原有框架结构，直接利用型材的T型槽即可完成配件加装；供液管路上预留的药剂浓度检测接口，可外接传感器实时监测储液箱内的药液浓度，当浓度低于设定阈值时可触发提示，及时补充药剂保证消杀效果。整体结构的受力经过校核，框架部分可耐受常规户外使用的风载与人员倚靠的侧向力，即使在临时搭建的户外点位使用，也不会出现框架变形、倾覆的问题，透明挡板采用耐冲击的亚克力材质，日常使用中遇到轻微磕碰不会碎裂，降低使用过程中的安全隐患。
