轮式同轴安装传感组件结构设计

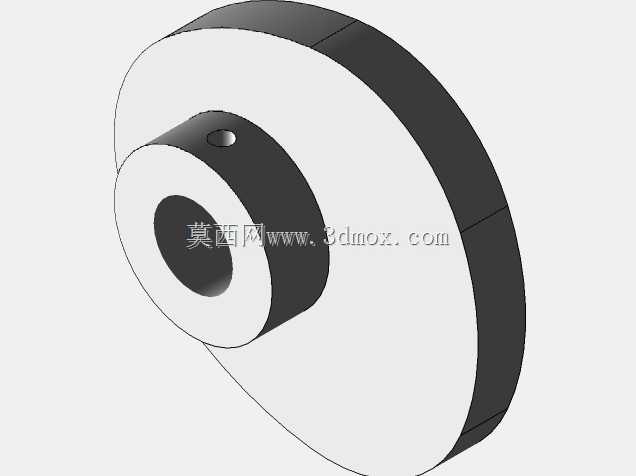

　　在工业自动化检测、旋转设备状态监测场景中，这类轮式同轴安装的传感部件常被用于转轴转速、角位移、扭矩传递过程的信号采集环节，区别于外置式非接触传感器，该结构采用与被测轴同轴嵌套的安装方式，能最大程度降低安装偏心带来的检测误差，同时减少外部粉尘、切削液飞溅对检测精度的干扰。从结构设计逻辑来看，整体采用阶梯轴套加外缘轮盘的组合构型，中心通孔为轴系配合面，设计时需根据被测轴的直径公差带选择对应的配合等级，若用于高速旋转工况，中心孔与轴的配合建议选用H7/k6过渡配合，既保证同轴度定位精度，又避免过盈量过大导致装配时内应力集中，长期运转出现配合面蠕变。中心凸台部分的径向小孔为紧定螺钉安装位，用于实现传感部件与被测转轴的周向固定，

　　设计时该孔的位置需避开中心孔的应力集中区域，孔深需控制在凸台壁厚的三分之二以内，防止紧定螺钉顶紧时造成凸台变形，影响内孔的圆度。外缘轮盘部分为传感功能的核心载体，根据检测原理的不同，轮盘可加工成齿形、磁钢镶嵌槽或者光栅刻划基准面，本次展示的结构为实心轮盘构型，可根据实际检测需求在轮盘端面加工对应的特征结构，轮盘与中心凸台的连接采用圆弧过渡设计，避免直角连接处的应力集中，在高速旋转工况下，该过渡圆角的半径建议不小于3mm，能有效降低旋转过程中的风阻与应力集中系数。从安装边界来看，该部件的轴向总长度需匹配被测轴段的可用安装空间，轮盘的外径尺寸需根据检测传感器的感应距离确定，若采用霍尔式检测元件，

　　轮盘外径与外置探头的距离通常控制在1-2mm之间，因此轮盘的外圆圆跳动公差需控制在0.05mm以内，避免旋转过程中轮盘与探头发生剐蹭，同时保证检测信号的稳定性。在实际选型应用中，这类同轴安装的传感部件常被用于机床主轴转速检测、conveyor滚筒转速监测、电机输出轴角位移反馈等场景，相比传统的联轴器外置编码器结构，该结构将传感检测部分与轴套集成设计，省去了额外的联轴器安装空间，整体轴向尺寸更紧凑，适合安装空间受限的紧凑型设备。设计过程中还需考虑部件的动平衡性能，当工作转速超过3000rpm时，需在轮盘端面设计去重平衡槽，装配后进行动平衡校正，剩余不平衡量需满足G2.5级精度要求，避免高速旋转时产生额外振动，影响设备整体运行稳定性。

　　材质选择方面，若用于常规工业环境，中心轴套可选用45号钢调质处理，表面发黑防锈，轮盘部分若为磁信号载体可选用电工纯铁或者导磁不锈钢，若为光学检测载体则可选用铝合金材质，降低整体转动惯量，减少轴系的负载。在装配流程上，需先将紧定螺钉预装在凸台的螺纹孔内，再将部件整体套入被测轴段，调整轴向位置确保轮盘与外置检测探头的对齐度后，再拧紧紧定螺钉，若工况振动较大，可在紧定螺钉的螺纹部分涂覆少量螺纹锁固胶，防止长期运转后螺钉松动导致部件移位。该结构的另一设计优势在于通用性较强，只需调整中心通孔的直径、轮盘外径以及凸台长度尺寸，即可适配不同轴径、不同检测距离的应用场景，无需重新设计整体构型，能有效缩短非标设备的设计周期，降低零部件的加工成本。在日常维护中，这类集成式传感部件无需额外润滑，只需定期检查紧定螺钉的紧固状态，清理轮盘表面附着的铁屑、灰尘等杂物，即可保证长期稳定的检测精度，相比分体式的传感安装结构，减少了联轴器磨损、支架松动等常见故障点，能有效降低设备的维护频次。
