异形槽轮间歇传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:567110
  • 异形槽轮间歇传动机构结构设计
  • 异形槽轮间歇传动机构结构设计
  • 异形槽轮间歇传动机构结构设计

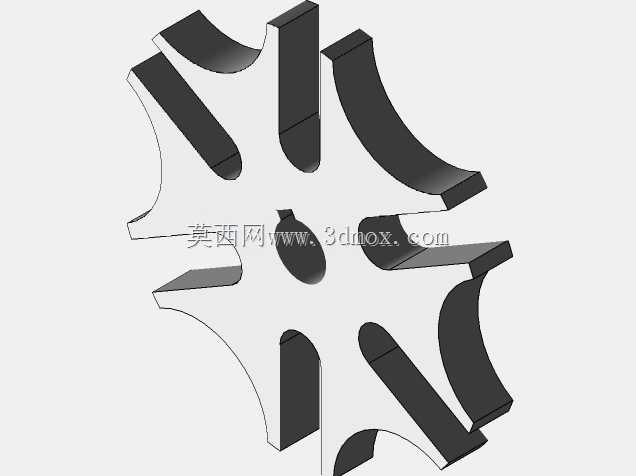

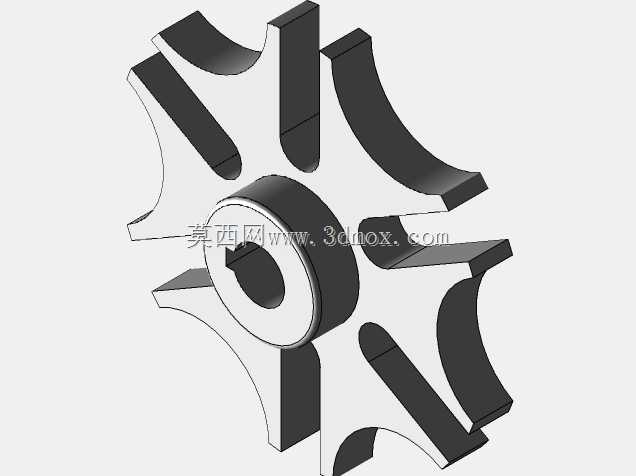

  本次呈现的异形槽轮结构,是间歇分度传动场景里的核心执行构件,区别于常规外槽轮的直槽设计,该结构采用曲线轮廓槽道,能在分度转位过程中优化角加速度变化曲线,降低槽销进入与脱离槽道瞬间的刚性冲击,适配中低速间歇送料、工位转台这类对传动平稳性有要求的工况。从实际应用场景来看,这类槽轮常被集成在多工位装配设备的转台驱动端、包装机械的间歇送料单元、仪表类检测设备的分度切换机构中,负责将连续的旋转输入转化为定角度的间歇转动输出,相比棘轮机构,它的传动噪音更小,分度精度更稳定,在工位间距固定、需要周期性停驻作业的自动化产线里应用十分广泛。

  在功能特性层面,该槽轮的径向槽采用非对称曲线轮廓,槽道侧壁做了等厚设计,能保证圆柱销在槽内滑动时接触应力均匀分布,避免局部应力集中导致的槽道磨损过快;轮体的辐板部分做了减重挖空设计,在保证轮体结构刚性的前提下降低了转动惯量,减少驱动端的启动负载,适配小扭矩伺服驱动的间歇传动场景。轮体中心的安装孔采用基孔制公差设计,可与标准传动轴配合,端面预留的沉孔结构用于安装紧定螺钉,实现轮体与轴的周向固定,防止传动过程中出现相对滑移。

  设计思路上,首先根据目标工位的分度角度确定槽轮的槽数,再结合输入曲柄的回转半径匹配槽道的轮廓曲线,通过运动学仿真反复调整槽道的切入切出段曲率,将圆柱销进入槽道瞬间的速度突变控制在合理区间,避免柔性冲击带来的设备振动。轮体的外轮廓做了与锁止弧匹配的圆弧设计,当圆柱销脱离槽道后,曲柄上的锁止弧能与槽轮的外圆弧面贴合,实现槽轮停驻阶段的位置锁止,不需要额外添加制动机构就能保证工位停驻时的位置稳定性,这也是槽轮机构相比其他间歇传动结构的核心优势。

  从安装边界来看,该槽轮的轴向厚度控制在适配常规安装空间的尺寸范围内,轮体外径根据分度圆直径匹配设计,安装时需要保证槽轮与输入曲柄的轴线平行度在公差范围内,否则会出现圆柱销卡滞、槽道偏磨的问题;槽道的宽度尺寸与配套圆柱销的直径采用间隙配合,配合间隙控制在0.02-0.05mm之间,既保证圆柱销能在槽道内顺畅滑动,又不会因为间隙过大导致分度精度超差。轮体的端面平面度、槽道侧壁的表面粗糙度都有明确的加工要求,若采用金属材质加工,槽道工作面需要做淬火处理提升表面硬度,延长构件的使用寿命;若采用工程塑料材质加工,则多用于低负载、低转速的轻载传动场景,能进一步降低传动噪音。

  在实际选型适配时,需要结合工位的停驻时间、转位时间、负载转动惯量来匹配槽轮的槽数与结构尺寸,槽数越多,单次转位的角度越小,转位过程的运动平稳性越好,但对应的锁止弧段长度会缩短,停驻阶段的锁止刚度会有所下降,因此需要根据实际工况平衡分度精度、转位速度与锁止可靠性三者的关系。该异形槽轮的曲线槽设计,正是针对常规直槽槽轮角加速度突变明显的痛点做的优化,在相同槽数、相同转速的工况下,能有效降低传动过程中的振动幅值,提升设备运行的平稳性,适合用在对工位定位精度、运行噪音有较高要求的自动化设备中。
