G型螺旋压紧工作夹结构设计

　　日常车间里做小件粘接、工件钻孔定位、薄板拼接固定的时候，这类G型夹的出场率远比台虎钳高，毕竟它不受安装工位限制，能卡在工作台边缘、方管支架、甚至临时搭的工装架上用，不像台虎钳必须锁死在固定工位，挪个位置就要重新拆装。很多新手做结构设计的时候容易把夹具体做的过于厚重，总觉得强度不够，其实实际用的时候，这类手动螺旋夹的受力上限根本不是架体断裂，而是人手拧动T型杆的力矩上限——普通人单手给T型杆施加的拧紧力矩大概在8N·m左右，换算到压头的压紧力大概在1.2kN到1.8kN之间，只要架体的C型开口处抗弯截面模量够，根本不需要把架体做的傻大笨粗。

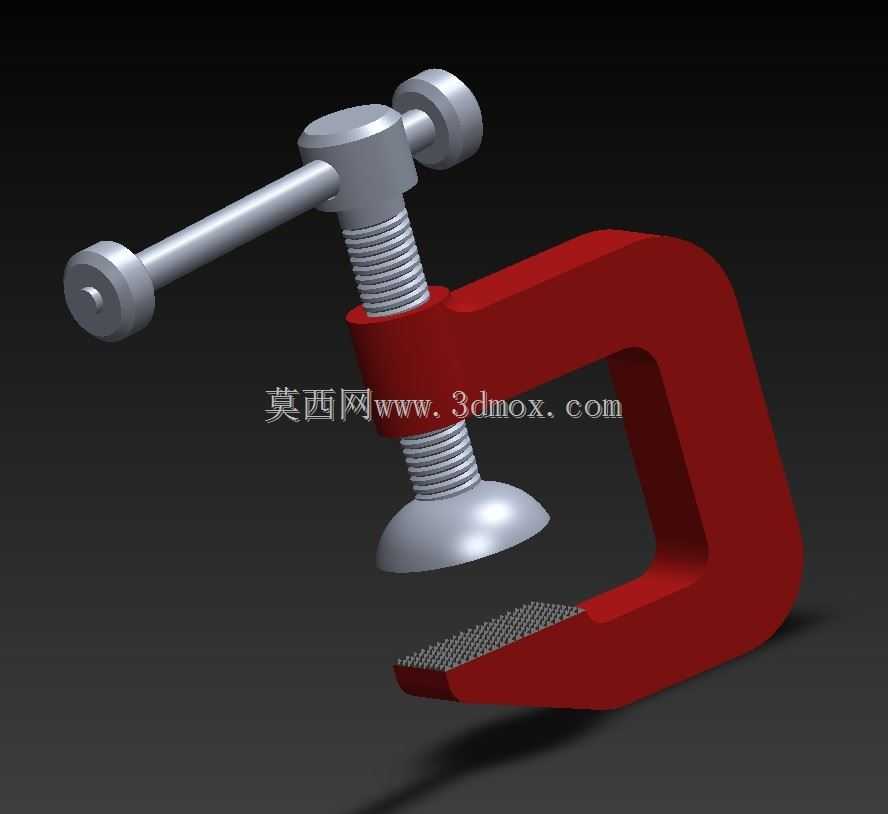

　　这次的结构设计里，C型架采用了等强度弯臂的思路，从压头端到固定钳口端的截面厚度是渐变的，靠近螺杆安装座的位置截面最厚，往固定钳口方向逐步收薄，既保证了最大受力位置的抗弯强度，又能整体减重，不会像等截面架体那样在低应力区域浪费材料。螺杆部分采用了梯形传动螺纹，不是普通的三角螺纹，三角螺纹的自锁性虽然好，但传动效率低，频繁拧动的时候阻力大，梯形螺纹的牙型角30度，传动效率比三角螺纹高近三成，同时配合螺杆根部的台肩限位，完全能满足夹持状态下的自锁要求，不会因为工件振动出现松脱。

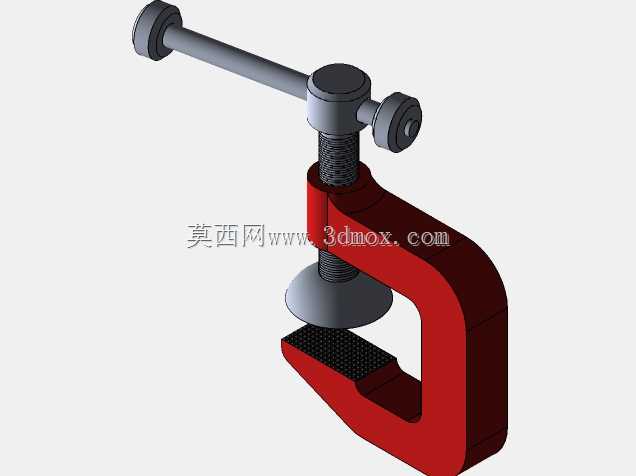

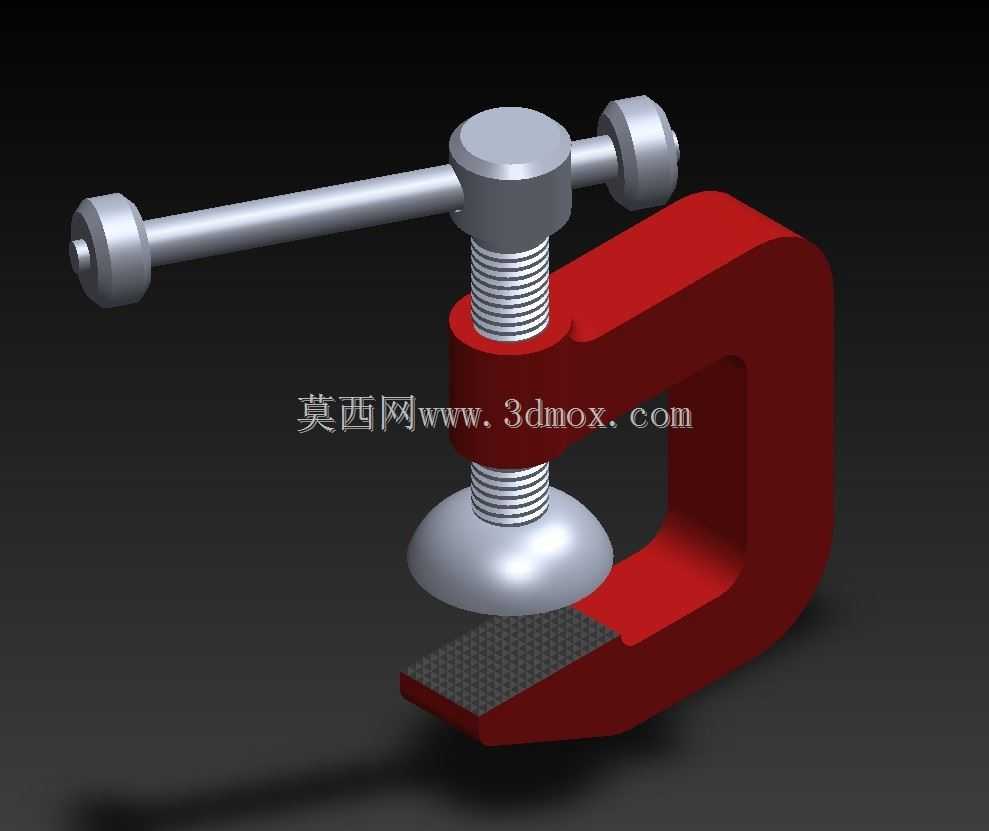

　　压头部分做了球面浮动设计，和螺杆下端是活动连接的，不是刚性锁死，这样夹持表面有轻微倾斜的工件时，压头能自动贴合工件表面，不会出现只有压头边缘接触、压痕过深或者夹持打滑的问题。固定钳口的表面做了菱形滚花，滚花深度控制在0.3mm左右，既能够增加夹持时的摩擦力，防止工件受侧向力的时候滑移，又不会因为齿过深在软质工件（比如铝件、塑料件）表面留下难以消除的压痕。T型操作杆穿在螺杆顶部的通孔里，两端做了滚花销限位，不会从孔里滑出来，操作的时候可以根据需要的压紧力调整握持位置，需要大压紧力的时候握在杆的两端增大力臂，需要快速开合的时候握在靠近螺杆的位置快速转动，比固定式的手柄操作灵活度高很多。

　　从安装边界来说，这个夹具的最大开口深度是C型架的喉深，设计的时候留了75mm的喉深，足够覆盖日常绝大多数小件加工的夹持需求，最大开口高度是100mm，能夹持总厚度在100mm以内的工件或者支架。整体外形没有突出的尖锐棱角，所有转角都做了R2到R3的圆角过渡，一方面是消除淬火或者铸造时候的应力集中点，避免架体受冲击的时候开裂，另一方面也能防止操作的时候刮伤工人的手。很多人做这类夹具设计的时候容易忽略螺杆和架体配合的螺纹段长度，其实螺纹旋合长度至少要保证是螺杆直径的1.5倍，不然频繁拧紧松脱的时候很容易滑牙，这个设计里螺杆直径是12mm，配合段的螺纹长度做了20mm，完全能满足长期使用的强度要求，不会出现螺纹脱扣的问题。另外架体的表面做了喷塑处理，不是普通的刷漆，车间里经常会接触到切削液、润滑油，喷塑层的耐油污腐蚀能力比普通油漆好很多，长期用也不会出现漆皮脱落生锈的问题。

　　实际用的时候，这类夹具除了常规的工件夹持，还能两个配合起来当临时的定位工装用，比如拼焊薄板的时候，两个G型夹分别卡在焊缝两端，就能把两块板对齐压牢，不需要专门做焊接工装，小批量加工的时候能省很多工装成本。还有做设备维修的时候，拆下来的零件需要临时固定打磨、钻孔，随手拿这个夹子卡在旁边的架子上就能操作，不用来回跑台虎钳的工位，能省不少辅助时间。设计的时候特意控制了整体重量，整夹重量不到1kg，单手握持就能挪动，不会因为太重导致高空作业的时候拿不稳，也不会因为太轻导致夹持的时候稳定性不足，重量和强度的平衡点刚好适配日常车间的绝大多数手动夹持场景。
