螺旋压紧式康德扭钳结构设计

　　在机械加工装配、工装调试、小型工件焊接定位的现场场景里，这类手动螺旋压紧扭钳是一线操作岗使用频率极高的辅助工装，区别于普通固定式台虎钳，它的可开合铰接结构能适配更多非规则安装基面的夹紧需求，不需要依赖固定工作台安装，可直接卡在型钢、设备机架边缘、焊接工装的方管骨架上完成工件压紧，在单件小批量修配、现场应急装夹、管线临时固定等场景下，灵活性远高于固定式夹紧装置。

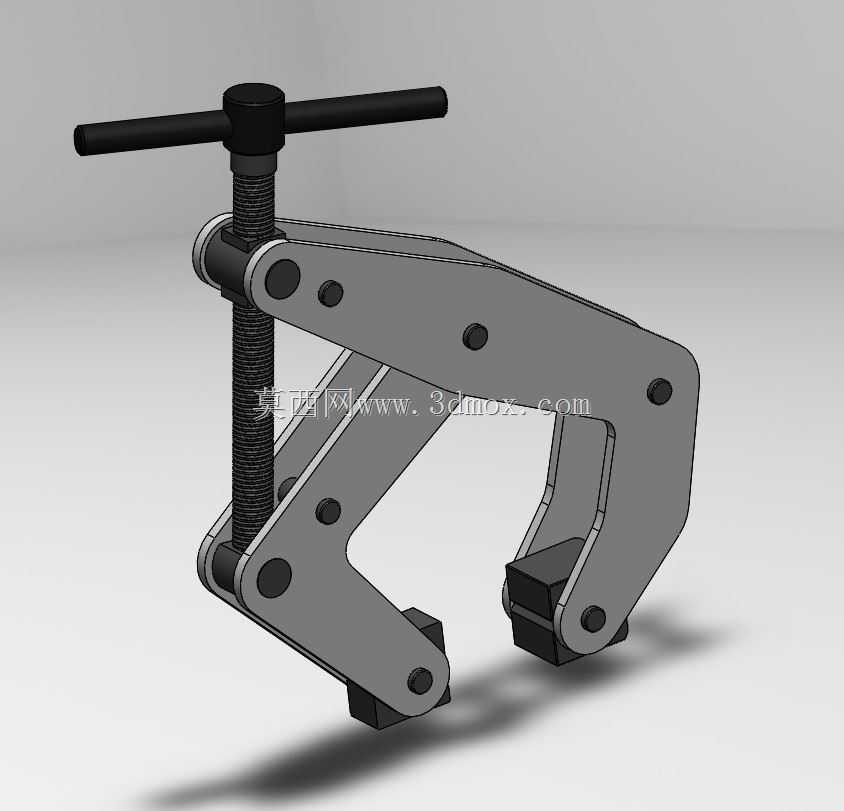

　　从功能实现逻辑来看，这款扭钳的核心施力单元是顶部的T型旋杆配合梯形传动螺杆，梯形螺纹的自锁特性可以保证夹紧后不会因为作业过程中的振动出现松脱，不需要额外增加锁止结构就能维持稳定的夹紧力，T型旋杆的力臂长度经过匹配设计，操作人员单手施加力就能输出足够的压紧载荷，应对厚度不大的板材、型材拼接定位，或是小型零件的钻孔、打磨辅助固定完全够用。钳体部分采用多片式钢板铰接结构，所有铰接点都通过销轴连接，开合过程中两个钳口的运动轨迹是同步收合的，不会出现单侧偏摆导致的夹紧力不均问题，钳口末端做了加宽的压块设计，接触工件的面做了防滑处理，既能避免压伤软质工件表面，也能防止夹紧后工件出现滑移错位。

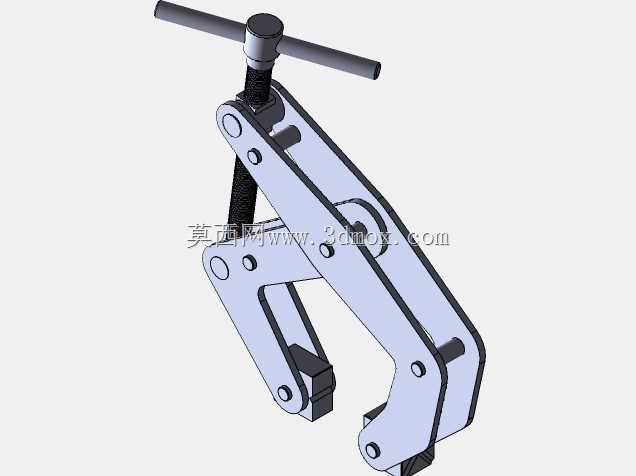

　　做这款结构的三维设计时，首先要确定的是钳体的最大开合距离，这直接决定了工具的适用夹持范围，铰接点的孔位排布是整个结构的设计核心，需要通过运动仿真验证开合全行程中，螺杆的运动路径不会和钳臂发生干涉，同时要保证钳口完全闭合时，两个压块的接触面能够完全平行贴合，避免出现点接触导致的压痕过深、夹紧力不足的问题。所有铰接销轴的直径选择要匹配钳臂板材的厚度，按照手动施力的最大载荷做剪切强度校核，避免过载情况下销轴出现剪切断裂；螺杆的长度要匹配最大开合行程，预留出足够的旋合长度，保证最大开口状态下螺杆和螺母段的啮合扣数满足强度要求，不会出现滑牙问题。

　　从安装边界和外形尺寸来看，这类扭钳属于便携式手动工具，整体长度控制在单人手持操作的舒适区间，不需要额外的安装固定结构，使用时只需要将钳口卡在待夹持的基体上，旋转顶部T型杆带动螺杆进给，就能带动两个钳臂同步收合完成夹紧。钳臂的外形做了镂空减重设计，在不降低结构强度的前提下尽可能降低整体重量，方便操作人员随身携带到不同作业点位。钳体的铰接转动副设计预留了合理的配合间隙，既不会因为间隙过大出现钳臂晃动，也不会因为间隙过小导致开合卡滞，在多粉尘的车间环境下也能保持顺畅的操作手感，不需要频繁做润滑维护。

　　在实际选型适配的时候，需要根据作业场景的夹紧力需求、待夹持基体的厚度来匹配对应规格的扭钳，这款结构的设计参数可以覆盖常规小型装夹场景的需求，钳口压块可以根据实际使用需求更换为V型块、软质橡胶垫等不同形式的接头，用来适配圆管类工件、表面精度要求高的工件的夹紧需求，拓展工具的适用范围。整个结构没有复杂的异形零件，所有板材件都可以通过激光切割下料，销轴、螺杆都是标准件范畴，加工制造成本低，后期维护更换零件也很方便，适合车间批量配置作为通用辅助工装使用。
