螺旋式机械千斤顶三维结构设计

　　在设备检修、小型构件安装、工装调平这类现场作业场景里，螺旋式机械千斤顶的出场率一直不低，和液压类顶升设备比，它没有密封件老化漏油的隐患，也不需要配套动力源，纯机械传动的结构能在多粉尘、温差跨度大的野外或者车间环境里长期保持稳定性能，哪怕放置较长时间再启用，也不会出现油压回落导致的承重下坠问题，这也是很多重型设备预装调平工位优先选这类机械顶升件的核心原因。

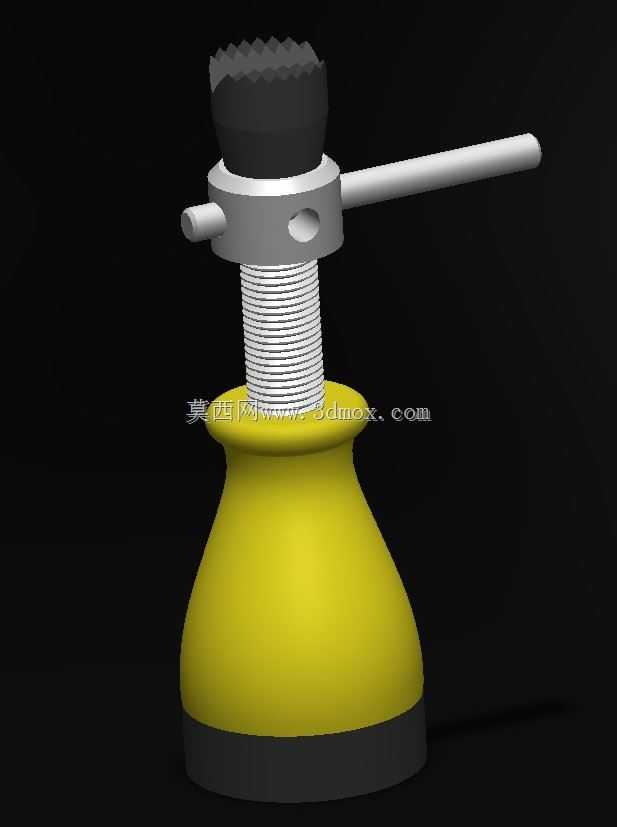

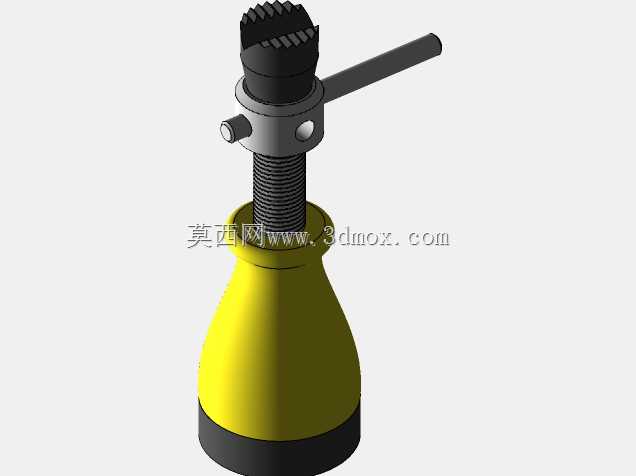

　　从实际功能逻辑来看，这款千斤顶的核心承重路径非常清晰：顶部带锯齿纹的承托头直接接触被顶升工件，锯齿结构的作用是增大接触摩擦力，避免顶升过程中工件滑移偏载，承托头下方和升降螺杆做了可转动的衔接，保证螺杆旋转升降时，顶部承托面能始终和工件底面保持贴合，不会跟着螺杆同步转动刮伤工件表面。中间的螺纹副是整个设备的力传递核心，采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中对中性更好，而且具备可靠的自锁性能，也就是说当顶升作业停止、撤去操作杆的外力后，螺纹副的摩擦角能牢牢锁死当前升降位置，不会因为承重负载出现反向滑转，完全不需要额外加装锁止机构就能满足作业安全要求。螺杆外部的带操作杆孔的螺母座是受力转换的关键部件，操作杆穿入侧孔后，通过人力扳动就能给螺母施加旋转扭矩，带动螺杆沿轴向做升降运动，螺母座下方和钟形底座做了限位配合，保证螺母转动时不会出现轴向窜动，所有顶升的反作用力都能顺畅传递到底座结构上。

　　设计过程中首先要明确的是承重边界，这类手动螺旋千斤顶的额定承重通常适配几吨级的小型顶升作业，底座采用下宽上窄的钟形轮廓，就是为了在不额外增加整体重量的前提下，最大化底部支撑的接触面积，降低底座对支撑地面的压强，避免在软质地面作业时出现底座下陷的问题，底座底部的防滑胶圈能进一步增大和地面的摩擦系数，哪怕作业地面有少量油污或者铁屑，也能保证支撑稳定性。整体外形尺寸的控制也充分考虑了现场使用的便携性，收拢状态下整体高度较低，能塞入设备底部间隙较小的顶升点位，螺杆的有效升降行程覆盖了常规小型设备检修的顶升高度需求，操作杆的长度经过扭矩匹配设计，既不会因为杆太短导致人力扳动时过于费力，也不会因为杆太长影响狭小空间里的操作灵活性，操作杆不用时可以从孔位抽出，和千斤顶主体分开收纳，减少整体存放占用的空间。

　　从结构细节的设计考量来说，所有受力部件的过渡位置都做了圆角处理，避免应力集中导致的部件断裂风险，螺杆表面的螺纹精度控制在中等传动精度级别，既保证升降过程顺畅无卡滞，也不会因为精度过高提升不必要的加工成本。螺母和底座的配合位置预留了润滑脂存储槽，日常维护时只需要定期在槽内填入润滑脂，就能保证螺纹副长期传动的润滑效果，减少磨损延长使用寿命。顶部承托头的锯齿高度做了合理限制，既能起到防滑作用，也不会因为齿过高在工件表面压出过深的压痕，对于表面精度要求较高的工件，还可以在承托头上方垫橡胶垫或者铜皮做防护，适配不同的作业需求。

　　在实际选型适配时，需要重点核对三个边界参数：首先是收拢状态的最低高度，必须小于被顶升设备底部到地面的预留间隙，保证千斤顶能顺利塞入顶升点位；其次是螺杆的有效顶升行程，要满足作业需要的顶升高度，避免行程不够导致顶升到极限位置还达不到作业高度要求；最后是额定承重值，必须大于被顶升工件的单点承重，预留足够的安全系数，严禁超载使用。这类纯机械结构的顶升部件，日常维护成本极低，除了定期给螺纹副加注润滑脂之外，不需要做其他复杂保养，存放时只需要注意避免螺杆表面锈蚀，就能长期保持可靠的工作状态，不管是车间设备维保、工地小型构件安装，还是家用场景下的重物抬升作业，都能提供稳定可靠的顶升支撑能力。
