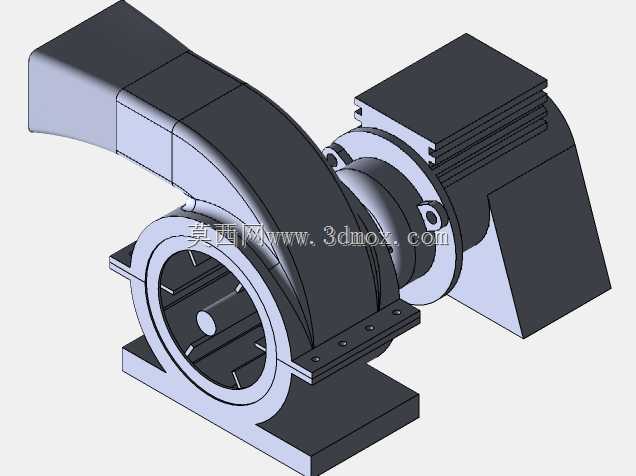

SolidWorks构建的工业动力输出装置结构

　　在工业生产的动力配套场景里，这类动力装置常作为小型自动化产线、试验台架、专用加工设备的核心动力源，区别于大马力车用或发电机组用发动机，它的输出扭矩区间、转速特性更适配中低负载的连续运转工况，比如给小型物料输送机构、工位级打磨工装、实验用流体循环单元提供稳定动力输出，不需要匹配复杂的变速总成就能直接对接负载端，减少中间传动环节的功率损耗。从结构设计逻辑来看，整个装置的布局优先考虑了安装便捷性与运维便利性，底部的一体式安装基座做了加宽处理，两个平行的安装支脚预留了标准螺栓过孔，安装时不需要额外加工转接板，直接通过螺栓固定在设备机架的安装平面上即可，基座与主机身的连接部位做了加强筋过渡，避免长期运转时的振动导致连接部位出现疲劳裂纹。

　　主体的蜗壳式结构采用流线型曲面设计，一方面是适配内部叶轮的转动轨迹，减少流体（如果是风冷结构则是冷却气流）通过时的阻力，另一方面曲面结构的刚性优于直角拼接结构，能降低运转时的结构共振，蜗壳侧面的观察口可以直接看到内部叶轮与输出轴的配合状态，日常巡检时不需要拆解外壳就能判断内部是否有卡滞、磨损情况。后端的动力端壳体做了散热鳍片设计，鳍片的走向顺着装置运转时的气流方向布置，不需要额外加装散热风扇就能依靠自然对流带走运转产生的热量，适合在通风条件一般的封闭设备舱内安装使用，动力端与蜗壳的连接采用止口定位加螺栓紧固的方式，装配时能快速保证同轴度，减少输出轴的径向跳动量。输出端的轴孔采用标准公差配合，能直接对接常用规格的联轴器、带轮或者链轮，

　　不需要额外定制转接轴，轴孔内部预留了键槽位置，传递扭矩时不会出现打滑情况，轴端的密封结构采用接触式密封圈，能阻挡外界的粉尘、切削液进入内部腔体，适配机加工车间、仓储物流等多粉尘的作业环境。设计过程中优先做了安装边界的尺寸校核，整个装置的宽度控制在常规设备安装位的通用尺寸范围内，高度方向不会超出小型设备的舱体预留空间，侧面的接线或者油路接口（根据动力类型不同）都布置在便于操作的一侧，接管线时不需要挪动装置主体，后期更换密封件、维护轴承时，只需要拆解对应端的端盖即可，不需要将整个装置从机架上拆下，大幅降低运维的时间成本。从功能特性来看，这款动力装置的运转平稳性做了针对性优化，内部的转动部件在建模阶段就做了动平衡模拟，

　　将偏心质量控制在合理区间，运转时的振动幅度能满足精密工位的使用要求，不会因为振动导致配套的检测元件、加工工位出现精度偏差。外壳的涂装采用工业级耐磨涂层，长期接触车间内的油污、切削液也不会出现锈蚀脱落的情况，适合在复杂工业环境下长期使用。在实际选型配套时，只需要确认安装孔位的中心距、输出轴的直径与伸出长度、额定转速与扭矩参数就能直接替换同类型的老旧动力单元，不需要对原有设备的安装结构做改动，降低设备改造的成本与周期。建模过程中对每个配合面的公差都做了对应设置，比如止口配合采用过渡配合，轴承安装位采用过盈配合，安装孔采用间隙配合，完全符合机械加工的实际工艺要求，导出的工程图可以直接用于生产加工，不需要二次调整尺寸公差。
