法兰式衬胶隔膜阀工业结构三维建模

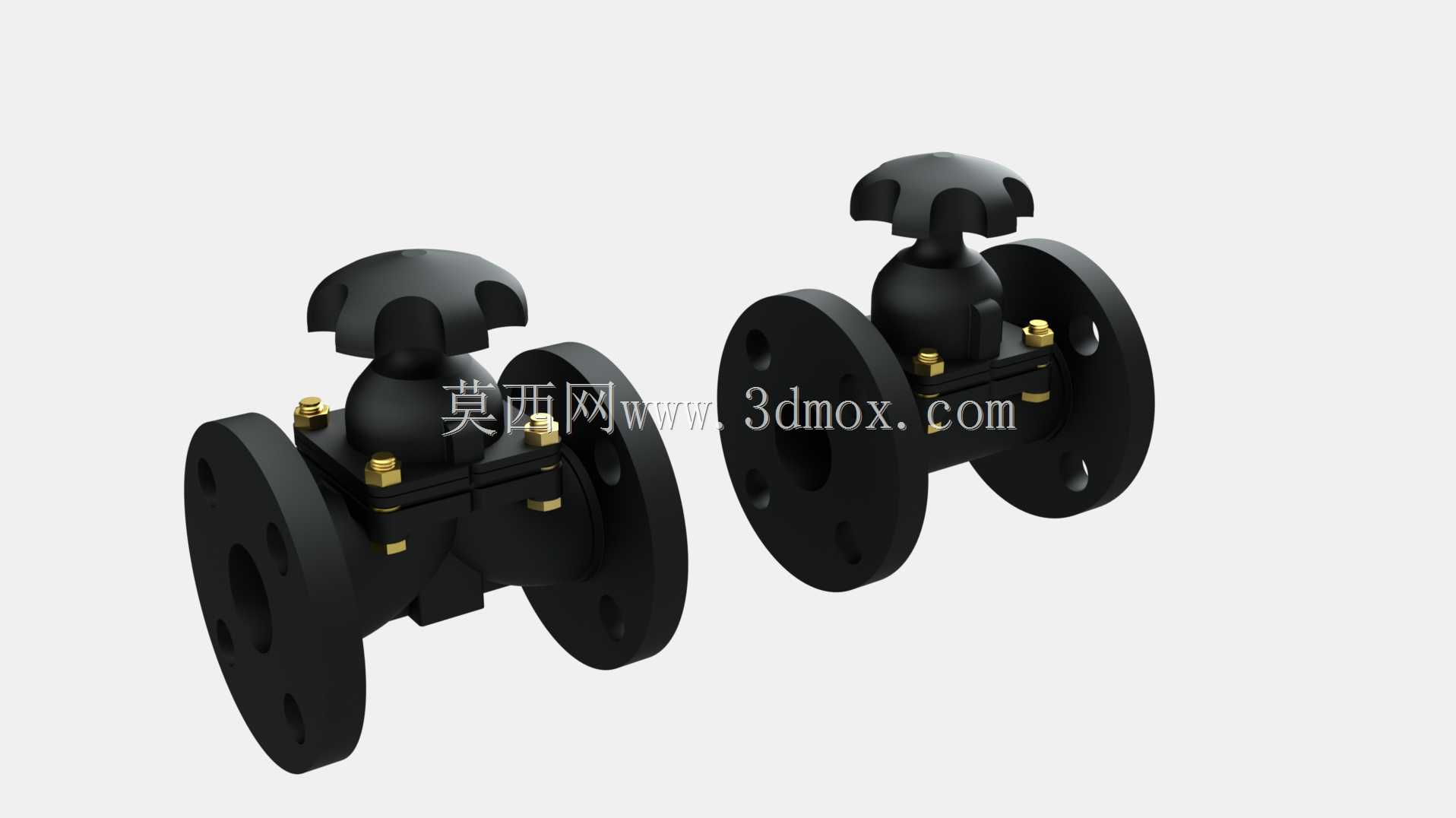

　　在化工腐蚀介质输送、制药无菌流体管路、食品级物料输送以及水处理加药系统的管路设计中，隔膜阀是截断类阀门里适配性极强的一类部件，其核心结构通过柔性隔膜将阀体内腔与阀杆驱动腔完全隔离，从根源上避免了常规阀门填料函部位的跑冒滴漏问题，也杜绝了驱动部件被输送介质腐蚀的风险。本次建模的法兰连接式隔膜阀，针对1英寸公称通径的管路场景设计，整体采用直通式流道结构，相比角式隔膜阀更适配直线排布的工艺管路，能减少管路弯头数量，降低流体沿程阻力损失。从结构设计逻辑来看，该阀门的核心承压件为铸铁阀体，两端采用凸面法兰连接结构，法兰盘上的螺栓孔按照对应压力等级的管法兰标准排布，安装时可与同压力等级的管路法兰直接配对，

　　法兰密封面与隔膜边缘的压紧凸台一体铸造成型，加工时只需保证密封面的平面度即可满足密封要求，无需额外堆焊密封面材料，降低了阀体的加工成本。隔膜作为核心密封件，采用带橡胶包覆的复合结构，边缘通过阀体与阀盖的螺栓压紧力固定在阀体密封凸台上，中间部位与阀瓣压合，当手轮驱动阀杆下行时，阀瓣将隔膜紧压在阀体流道的密封堰上，实现管路的完全截断；阀杆上行时，隔膜在自身弹性作用下复位，流道完全导通，整个动作过程中隔膜不会产生过度的拉伸变形，能有效延长隔膜的使用寿命。手轮部分采用星形防滑结构，相比圆形手轮更便于现场操作人员施力，即使戴防护手套也能轻松完成阀门的启闭操作，手轮与阀杆之间通过方榫连接，装配时无需额外的销钉固定，后期维护更换手轮也十分便捷。

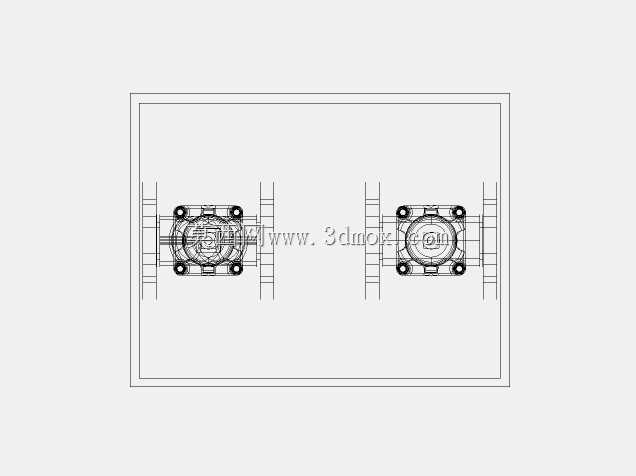

　　从安装边界来看，该阀门的结构长度符合法兰隔膜阀的标准尺寸要求，设计选型时无需额外预留加长的安装空间，阀体底部无突出的排污结构，可直接安装在水平管路上，也可根据管路走向垂直安装，介质流向不受安装方向限制。在三维建模过程中，重点还原了隔膜的自然形态与受压变形的状态差异，阀体法兰的螺栓孔位置、阀盖与阀体连接的螺栓排布、手轮的防滑筋条结构都按照实际加工尺寸1:1还原，建模时对阀体流道的过渡圆角做了细化处理，避免了直角结构带来的应力集中问题，同时也能减少流体在阀腔内的滞留死角，对于制药、食品等需要定期CIP清洗的管路场景，这种无死角的流道结构能避免物料残留，满足卫生级管路的设计要求。在实际工程应用中，这类隔膜阀常被用于输送带有颗粒的浆料、

　　腐蚀性酸碱介质以及高纯度的工艺流体，相比闸阀、截止阀等截断阀，其流道更平滑，介质在阀腔内的压力损失更小，且不会出现介质淤积在阀腔底部的问题；相比球阀，其密封件不会被介质中的颗粒划伤，更适合含固体颗粒的介质工况。建模时还考虑了阀门的维护空间需求，手轮顶部预留了足够的操作空间，阀盖与阀体的连接螺栓采用外六角结构，现场拆装时普通扳手即可操作，无需专用工具，降低了后期维护的难度。另外，阀体外部的加强筋结构按照承压需求做了等强度设计，在保证阀体承压能力的前提下尽可能减少了壁厚，降低了阀门整体重量，同时加强筋的排布也兼顾了铸造工艺的要求，避免了铸造过程中出现壁厚不均导致的缩松、缩孔缺陷。
