浮球式液位传感检测装置结构设计

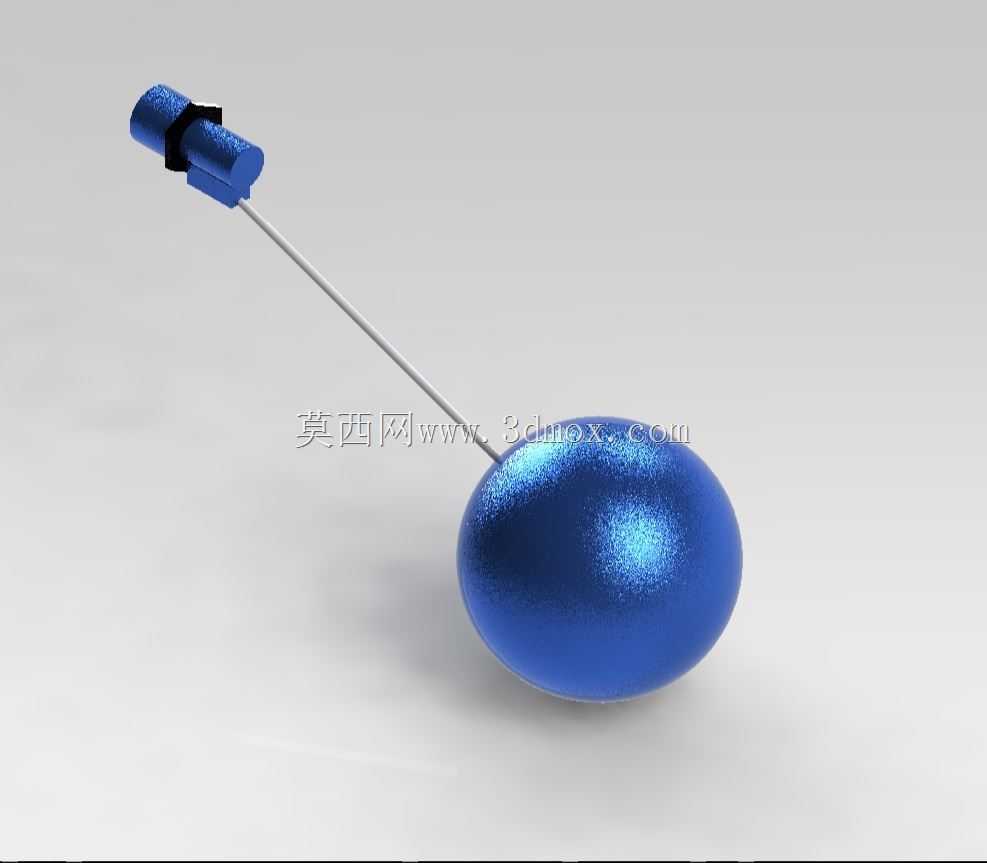

　　在民用供水、工业储液、暖通循环水系统的液位管控环节，这类浮球式液位检测部件是最基础也最可靠的接触式液位触发元件，不同于非接触式的超声、雷达液位检测方案，它完全依靠浮力与机械传动实现液位位置的信号触发，不需要复杂的电路校准，在常温常压的清水、低粘度无强腐蚀的液体储槽里，使用寿命和抗干扰能力远高于很多电子类检测元件。从结构组成来看，这套部件分为三个核心功能段：顶端的密封触发端、中间的刚性传动杆、底部的椭球形浮球。顶端的触发端是整个部件的信号输出核心，外壳做了轴向的卡扣与密封槽设计，安装时可以直接卡入储槽顶部预留的标准安装孔位，不需要额外制作复杂的连接法兰，密封槽用来套设丁腈橡胶O型圈，避免储槽内的液体顺着安装缝隙渗漏，

　　触发端内部封装了干簧管或者微动触发开关，当传动杆随浮球升降产生位移或者角度偏转时，就会触发内部开关的通断，输出液位到达设定位置的开关量信号，这类信号可以直接接入水泵的控制回路，实现高液位停泵、低液位启泵的自动控制，也可以接入液位报警回路，在液位超出安全阈值时触发声光提示。中间的传动杆采用细直径的金属直杆设计，材质一般选用304不锈钢或者镀锌碳钢，杆身做了平直度校准，避免在浮球升降过程中出现卡滞，杆的长度直接决定了液位检测的触发区间，设计时需要根据储槽的实际液位控制高度来确定杆长，要预留足够的上下活动余量，避免浮球触碰到储槽底部或者顶端安装座导致触发失效。传动杆和顶端触发端的连接位置做了铰接结构，允许杆身在一定角度范围内摆动，这也是这类侧装或者顶装浮球开关的核心运动结构，当液位上升时，浮球受浮力作用向上抬升，带动杆身绕铰接点转动，到达设定角度时就会触发内部开关；液位下降时浮球随液面下落，杆身反向转动，开关复位。底部的浮球采用椭球形的中空结构设计，相比正球形浮球，椭球的外形在液面波动时的稳定性更好，不容易因为液面的小幅晃动产生误触发，浮球的壁厚经过计算，保证整体浮力足够克服传动杆的阻力和自身重力，同时中空腔体做了完全密封处理，杜绝液体渗入腔体导致浮力失效，浮球表面做了光滑的圆弧过渡，没有棱角结构，不容易挂附液体中的杂质，在长期使用过程中不会因为杂质附着导致自重变化，影响触发精度。在实际安装应用中，这类部件的安装边界需要重点注意：

　　首先是安装位置要避开储槽内的进液口正下方，避免进液时的流体直接冲击浮球，导致浮球频繁摆动产生误信号；其次是浮球的活动范围内不能有其他管线、结构件阻挡，要保证浮球可以随液面自由升降摆动，没有卡滞的空间；另外顶端触发端的接线位置要做好防水处理，尤其是在露天安装的储槽上，要避免雨水顺着接线渗入触发端内部，导致电路短路。从设计思路上来说，这类浮球液位部件的核心是用最简单的机械结构实现最可靠的功能，没有复杂的电子元件，对使用环境的要求极低，不管是家庭用的屋顶水箱、太阳能储水罐，还是工业场景里的循环水箱、小型储液槽，都能看到这类结构的应用，它不需要定期校准，只要安装时确认好触发液位对应的杆长和安装角度，后续几乎不需要维护，

　　相比很多集成化的液位传感器，这种纯机械加简单开关的结构，在恶劣的供电环境、有少量杂质的液体环境里，故障率要低很多。在建模过程中，需要重点还原几个关键配合尺寸：一是顶端触发端的卡扣外径和密封槽尺寸，要匹配常用的标准安装孔位，保证安装时的互换性；二是传动杆和铰接点的配合间隙，既要保证杆身可以灵活转动，又不能有过大的旷量导致触发位置偏差；三是浮球的重心位置，要保证浮球在液面上始终保持稳定的姿态，不会出现侧翻导致杆身受力异常。另外浮球的表面弧度设计也需要注意，椭球的长轴和短轴比例要经过浮力验算，保证浮球浸入液体的深度合适，不会因为浮球自重过大导致浮力不足，也不会因为浮力过大导致触发时需要的液位变化量超出设计范围。在不同的应用场景下，这套结构的材质可以做对应调整，比如用在有弱腐蚀性的液体里，浮球可以改用聚丙烯材质，传动杆改用316不锈钢，触发端的外壳改用工程塑料，但是核心的铰接传动、浮力触发的结构逻辑是完全一致的，这种经过长期实际应用验证的结构，是液位控制领域最具性价比的解决方案之一，很多小型供水设备、净水设备、给排水系统里，都是依靠这类部件实现基础的液位自动控制，不需要复杂的控制系统，仅靠开关量信号就能完成无人值守的液位管控。
